उत्पाद विवरण:
|
| भाग संख्या: | PCA9542APW | इनपुट लाइनों की संख्या:: | 2 इनपुट |
|---|---|---|---|
| आउटपुट लाइनों की संख्या:: | 1 आउटपुट | प्रसार विलंब समय:: | 2.3 वी से 5.5 वी पर 0.3 एनएस |
| आपूर्ति वोल्टेज - न्यूनतम:: | 2.3 वी | आपूर्ति वोल्टेज - अधिकतम:: | 5.5 वी |

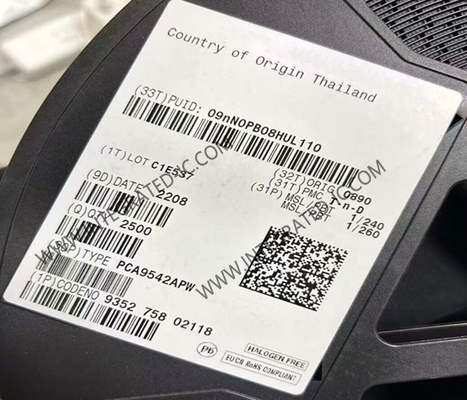

PCA9542APW इंटीग्रेटेड सर्किट चिप 2-चैनल I2C-बस मल्टीप्लेक्सर और इंटरप्ट लॉजिक
PCA9542APW का उत्पाद विवरण
PCA9542APW एक 1-ऑफ-2 द्विदिश अनुवादक मल्टीप्लेक्सर है, जिसे I2C-बस के माध्यम से नियंत्रित किया जाता है। SCL/SDA अपस्ट्रीम जोड़ी दो SCx/SDx डाउनस्ट्रीम जोड़ियों, या चैनलों में विभाजित होती है। प्रोग्रामेबल कंट्रोल रजिस्टर की सामग्री द्वारा निर्धारित, एक समय में केवल एक SCx/SDx चैनल का चयन किया जाता है। दो इंटरप्ट इनपुट, INT0 और INT1, प्रत्येक SCx/SDx डाउनस्ट्रीम जोड़ी के लिए एक, प्रदान किए जाते हैं। एक इंटरप्ट आउटपुट, INT, जो दो इंटरप्ट इनपुट के AND के रूप में कार्य करता है, प्रदान किया जाता है।
PCA9542APW के विनिर्देश
|
|
2 इनपुट |
|
|
1 आउटपुट |
|
|
2.3 V से 5.5 V पर 0.3 ns |
|
|
2.3 V |
|
|
5.5 V |
|
|
- 40 C |
|
|
+ 85 C |
|
कार्य: |
I2C मल्टीप्लेक्सर |
|
ऊंचाई: |
0.95 मिमी |
|
उच्च स्तर का आउटपुट करंट: |
- 10 uA |
|
लंबाई: |
5.1 मिमी |
|
निम्न स्तर का आउटपुट करंट: |
10 mA |
|
अधिकतम घड़ी आवृत्ति: |
400 kHz |
|
ऑपरेटिंग आपूर्ति वोल्टेज: |
2.5 V, 3.3 V, 5 V |
|
आपूर्ति करंट - अधिकतम: |
25 uA |
|
चौड़ाई: |
4.5 मिमी |
|
इकाई वजन: |
52.410 मिलीग्राम |
PCA9542APW की विशेषताएं
1-ऑफ-2 द्विदिश अनुवादक मल्टीप्लेक्सर
I2C-बस इंटरफ़ेस लॉजिक; SMBus के साथ संगत
2 सक्रिय LOW इंटरप्ट इनपुट (INT0, INT1)
सक्रिय LOW इंटरप्ट आउटपुट (INT)
3 एड्रेस पिन I2C-बस पर 8 डिवाइस तक की अनुमति देते हैं
I2C-बस के माध्यम से चैनल चयन
सभी मल्टीप्लेक्सर चैनलों को निष्क्रिय करके चालू होता है
कम Ron स्विच
1.8 V, 2.5 V, 3.3 V और 5 V बसों के बीच वोल्टेज स्तर अनुवाद की अनुमति देता है
पावर-अप पर कोई गड़बड़ नहीं
हॉट इंसर्शन का समर्थन करता है
कम स्टैंडबाय करंट
2.3 V से 5.5 V की ऑपरेटिंग बिजली आपूर्ति वोल्टेज रेंज
5 V सहिष्णु इनपुट
0 Hz से 400 kHz घड़ी आवृत्ति
ESD सुरक्षा JESD22-A114 प्रति 2000 V HBM और JESD22-C101 प्रति 1000 V CDM से अधिक है
लैच-अप परीक्षण JEDEC मानक JESD78 के लिए किया जाता है जो 100 mA से अधिक है
पैकेज पेश किए गए: SO14, TSSOP14
