उत्पाद विवरण:
|
| Part Number: | STM8S207R8T6 | Core:: | STM8 |
|---|---|---|---|
| Program Memory Size:: | 64 kB | Data RAM Size:: | 6 kB |
| Maximum Clock Frequency:: | 24 MHz | ADC Resolution:: | 10 bit |
| प्रमुखता देना: | STM8S207R8T6 EEPROM के साथ 8-बिट माइक्रोकंट्रोलर,24 मेगाहर्ट्ज़ माइक्रोकंट्रोलर एमसीयू एकीकृत मेमोरी के साथ,STM8S207R8T6 MCU 8-बिट प्रदर्शन |
||

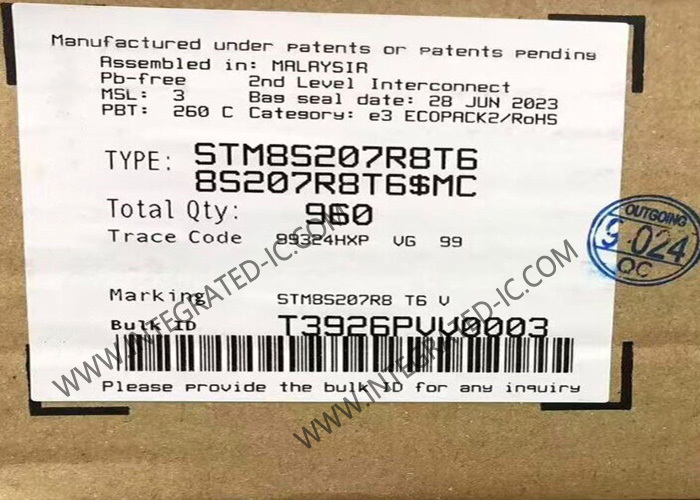

STM8S207R8T6 माइक्रो कंट्रोलर MCU 8-बिट 24MHz माइक्रो कंट्रोलर इंटीग्रेटेड EEPROM के साथ
STM8S207R8T6 का उत्पाद विवरण
STM8S207R8T6 प्रदर्शन लाइन 8-बिट माइक्रो कंट्रोलर 32 से 128 Kbytes फ्लैश प्रोग्राम मेमोरी प्रदान करते हैं। उन्हें STM8S माइक्रो कंट्रोलर परिवार संदर्भ मैनुअल में उच्च-घनत्व वाले उपकरणों के रूप में जाना जाता है।
STM8S207R8T6 डिवाइस निम्नलिखित लाभ प्रदान करते हैं: सिस्टम लागत में कमी, प्रदर्शन मजबूती, कम विकास चक्र और उत्पाद दीर्घायु।
STM8S207R8T6 के विनिर्देश
|
कोर आकार |
8-बिट |
|
गति |
24MHz |
|
कनेक्टिविटी |
I2C, IrDA, LINbus, SPI, UART/USART |
|
परिधीय |
ब्राउन-आउट डिटेक्शन/रीसेट, POR, PWM, WDT |
|
I/O की संख्या |
52 |
|
प्रोग्राम मेमोरी आकार |
64KB (64K x 8) |
|
प्रोग्राम मेमोरी प्रकार |
FLASH |
|
EEPROM आकार |
1.5K x 8 |
|
RAM आकार |
6K x 8 |
|
वोल्टेज - आपूर्ति (Vcc/Vdd) |
2.95V ~ 5.5V |
|
डेटा कन्वर्टर्स |
A/D 16x10b |
|
ऑसिलेटर प्रकार |
आंतरिक |
|
ऑपरेटिंग तापमान |
-40°C ~ 85°C (TA) |
STM8S207R8T6 की विशेषताएं
कोर
अधिकतम fCPU: 24 मेगाहर्ट्ज तक, 0 प्रतीक्षा अवस्थाएँ @ fCPU≤ 16 मेगाहर्ट्ज
हार्वर्ड आर्किटेक्चर और 3-स्टेज पाइपलाइन के साथ उन्नत STM8 कोर
विस्तारित निर्देश सेट
अधिकतम 20 MIPS @ 24 MHz
मेमोरी
प्रोग्राम: 128 Kbytes फ्लैश तक; 55 °C पर 20 वर्षों तक डेटा प्रतिधारण 10 kcycles के बाद
डेटा: 2 Kbytes तक का सच्चा डेटा EEPROM; सहनशक्ति 300 kcycles
RAM: 6 Kbytes तक
घड़ी, रीसेट और आपूर्ति प्रबंधन
2.95 से 5.5 V ऑपरेटिंग वोल्टेज
कम बिजली क्रिस्टल रेज़ोनेटर ऑसिलेटर
बाहरी घड़ी इनपुट
आंतरिक, उपयोगकर्ता-ट्रिमेबल 16 मेगाहर्ट्ज आरसी
आंतरिक कम बिजली 128 kHz आरसी
घड़ी मॉनिटर के साथ घड़ी सुरक्षा प्रणाली
प्रतीक्षा, सक्रिय-विराम, और विराम कम बिजली मोड
परिधीय घड़ियों को अलग-अलग बंद कर दिया गया
स्थायी रूप से सक्रिय, कम खपत पावर-ऑन और पावर-डाउन रीसेट
बाधा प्रबंधन
32 बाधाओं के साथ नेस्टेड बाधा नियंत्रक
6 वैक्टर पर 37 बाहरी बाधाएँ तक
टाइमर
2x 16-बिट सामान्य प्रयोजन टाइमर, 2+3 CAPCOM चैनलों (IC, OC या PWM) के साथ
उन्नत नियंत्रण टाइमर: 16-बिट, 4 CAPCOM चैनल, 3 पूरक आउटपुट, डेड-टाइम इंसर्शन और लचीला सिंक्रनाइज़ेशन
8-बिट प्रीस्केलर के साथ 8-बिट बेसिक टाइमर
ऑटो वेकअप टाइमर
विंडो वॉचडॉग, स्वतंत्र वॉचडॉग
संचार इंटरफेस
उच्च गति 1 Mbit/s सक्रिय beCAN 2.0B
सिंक्रोनस ऑपरेशन के लिए घड़ी आउटपुट के साथ UART - LIN मास्टर मोड
LIN 2.1 अनुरूप, मास्टर/स्लेव मोड और स्वचालित पुनर्संरचना के साथ UART
10 Mbit/s तक SPI इंटरफ़ेस
400 Kbit/s तक I2C इंटरफ़ेस
16 चैनलों तक के साथ 10-बिट ADC
I/Os
18 उच्च सिंक आउटपुट सहित 80-पिन पैकेज पर 68 I/Os तक
अत्यधिक मजबूत I/O डिज़ाइन, करंट इंजेक्शन के प्रति प्रतिरक्षित
विकास समर्थन
सिंगल वायर इंटरफ़ेस मॉड्यूल (SWIM) और डिबग मॉड्यूल (DM)
प्रत्येक डिवाइस के लिए 96-बिट अद्वितीय आईडी कुंजी
