उत्पाद विवरण:
|
| Part Number: | NCV887001D1R2G | Topology: | Boost |
|---|---|---|---|
| Number of Outputs: | 1 Output | Switching Frequency: | 100 kHz |
| Duty Cycle - Max: | 93 % | Output Current: | 100 uA |
| प्रमुखता देना: | 100kHz बूस्ट कंट्रोलर IC,नॉन-सिंक्रोनस बूस्ट कंट्रोलर SOIC8,वारंटी के साथ एकीकृत सर्किट चिप |
||

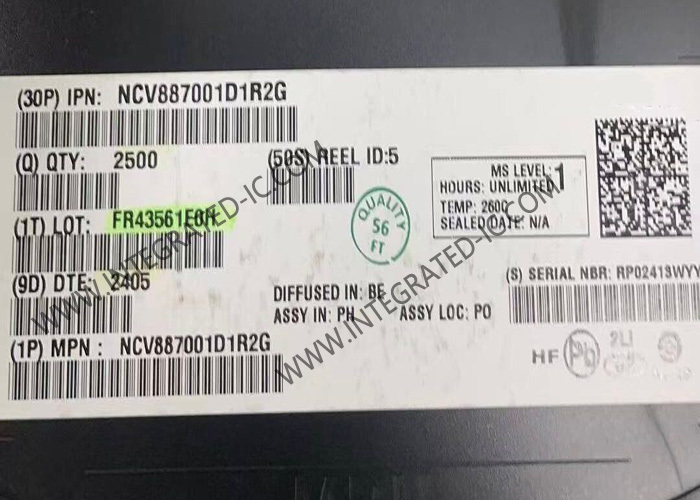

NCV887001D1R2G इंटीग्रेटेड सर्किट चिप 100kHz नॉन-सिंक्रोनस बूस्ट कंट्रोलर SOIC8
NCV887001D1R2G का उत्पाद विवरण
NCV887001D1R2G एक एडजस्टेबल आउटपुट नॉन-सिंक्रोनस बूस्ट कंट्रोलर है जो एक बाहरी N-चैनल MOSFET को चलाता है। NCV887001D1R2G आंतरिक ढलान क्षतिपूर्ति के साथ पीक करंट मोड कंट्रोल का उपयोग करता है। IC में एक आंतरिक नियामक शामिल है जो गेट ड्राइवर को चार्ज की आपूर्ति करता है
NCV887001D1R2G का विनिर्देश
|
आउटपुट प्रकार
|
ट्रांजिस्टर ड्राइवर
|
|
फ़ंक्शन
|
स्टेप-अप, स्टेप-अप/स्टेप-डाउन
|
|
आउटपुट कॉन्फ़िगरेशन
|
पॉजिटिव
|
|
टोपोलॉजी
|
बूस्ट, फ्लाईबैक
|
|
आउटपुट की संख्या
|
1
|
|
आउटपुट चरण
|
1
|
|
वोल्टेज - आपूर्ति (Vcc/Vdd)
|
3.2V ~ 40V
|
|
फ़्रीक्वेंसी - स्विचिंग
|
100kHz
|
|
ड्यूटी साइकिल (अधिकतम)
|
93%
|
|
सिंक्रोनस रेक्टिफायर
|
नहीं
|
|
क्लॉक सिंक
|
हाँ
|
|
नियंत्रण सुविधाएँ
|
वर्तमान सीमा, सक्षम करें
|
|
ऑपरेटिंग तापमान
|
-40°C ~ 150°C (TJ)
|
|
माउंटिंग प्रकार
|
सतह माउंट
|
|
पैकेज / केस
|
8-SOIC (0.154", 3.90mm चौड़ाई)
|
|
आपूर्तिकर्ता डिवाइस पैकेज
|
8-SOIC
|
NCV887001D1R2G की विशेषताएं
आंतरिक ढलान क्षतिपूर्ति के साथ पीक करंट मोड कंट्रोल
1.2 V 2% संदर्भ वोल्टेज
फिक्स्ड फ़्रीक्वेंसी ऑपरेशन
3.2 V से 40 Vdc, 45 V लोड डंप की विस्तृत इनपुट वोल्टेज रेंज
इनपुट अंडरवॉल्टेज लॉकआउट (UVLO)
आंतरिक सॉफ्ट−स्टार्ट
स्लीप मोड में कम शांत करंट
चक्र−दर−चक्र वर्तमान सीमा सुरक्षा
हिचकी−मोड ओवरकरंट प्रोटेक्शन (OCP)
हिचकी−मोड शॉर्ट−सर्किट प्रोटेक्शन (SCP)
थर्मल शटडाउन (TSD)
NCV887001D1R2G के विशिष्ट अनुप्रयोग
स्टार्ट-स्टॉप सिस्टम
SEPIC (नॉन-इनवर्टिंग बक बूस्ट)
प्रत्यक्ष गैस इंजेक्शन
