उत्पाद विवरण:
|
| भाग संख्या: | LT3060ETS8-5 | वोल्टेज ड्रॉपआउट (अधिकतम): | 0.51V @ 100mA |
|---|---|---|---|
| मौजूदा उत्पादन: | 100mA | वर्तमान - मौन (Iq): | 80 µA |
| वर्तमान - आपूर्ति (अधिकतम): | 4 एमए | पीएसआरआर: | 67dB (120Hz) |

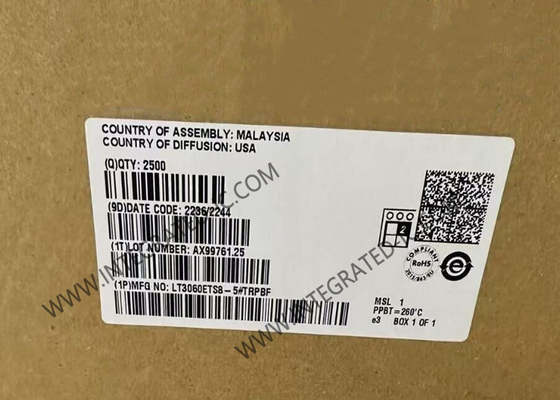

LT3060ETS8-5 एकीकृत सर्किट चिप 45V कम ड्रॉपआउट रैखिक नियामक 100mA एलडीओ नियामक
LT3060ETS8-5 के उत्पाद अवलोकन
LT3060ETS8-5 माइक्रो पावर, कम ड्रॉपआउट वोल्टेज (LDO) रैखिक नियामक हैं जो 1.6V से 45V इनपुट आपूर्ति रेंज पर काम करते हैं।LT3060ETS8-5 300mV के एक विशिष्ट ड्रॉपआउट वोल्टेज के साथ 100mA आउटपुट करंट की आपूर्तिएक एकल बाहरी संधारित्र प्रोग्राम करने योग्य कम शोर संदर्भ प्रदर्शन और आउटपुट सॉफ्ट-स्टार्ट कार्यक्षमता प्रदान करता है।
LT3060ETS8-5 ′ का निष्क्रिय करंट केवल 40μA है और न्यूनतम 2.2μF आउटपुट कैपेसिटर के साथ तेज़ क्षणिक प्रतिक्रिया प्रदान करता है।निष्क्रिय धारा 1μA से कम है और संदर्भ नरम-स्टार्ट कैपेसिटर को रीसेट किया गया है.
LT3060ETS8-5 नियामक कम ESR, सिरेमिक आउटपुट कैपेसिटर के साथ स्थिरता और क्षणिक प्रतिक्रिया को अनुकूलित करते हैं। नियामकों को अन्य नियामकों के साथ सामान्य रूप से ESR के अतिरिक्त की आवश्यकता नहीं होती है।
LT3060ETS8-5 का विनिर्देश
| उत्पाद श्रेणीः | एलडीओ वोल्टेज रेगुलेटर |
| एसएमडी/एसएमटी | |
| SOT-23-8 | |
| 100 एमए | |
| 1 आउटपुट | |
| सकारात्मक | |
| 40 uA | |
| 1.6 वी | |
| 45 वी | |
| 85 डीबी | |
| - 40 °C | |
| + 125 °C | |
| 300 एमवी | |
| आउटपुट वोल्टेज - अधिकतम: | 350 एमवी |
| ऑपरेटिंग आपूर्ति वर्तमानः | 40 uA |
LT3060ETS8-5 की विशेषताएं
इनपुट वोल्टेज रेंजः 1.6V से 45V
आउटपुट करंटः 100mA
शांत करंटः 40μA
ड्रॉपआउट वोल्टेजः 300mV
कम शोरः 30μVRMS (10Hz से 100kHz)
समायोज्य आउटपुटः VREF = 600mV
फिक्स्ड आउटपुट वोल्टेजः 1.2V, 1.5V, 1.8V, 2.5V, 3.3V, 5V, 15V
आउटपुट सहिष्णुताः ± 2% लाइन, भार और तापमान पर
एकल संधारित्र सॉफ्ट-स्टार्ट संदर्भ और आउटपुट शोर को कम करता है
बंद करंटः < 1μA
रिवर्स बैटरी सुरक्षा
वर्तमान सीमा फोल्डबैक सुरक्षा
थर्मल सीमा संरक्षण
LT3060ETS8-5 के अनुप्रयोग
बैटरी संचालित प्रणाली
ऑटोमोबाइल बिजली आपूर्ति
औद्योगिक विद्युत आपूर्ति
विमानन बिजली आपूर्ति
पोर्टेबल उपकरण
