उत्पाद विवरण:
|
| भाग संख्या: | एमसीपी23एस08टी-ई/एमएल | आई/ओ की संख्या: | 8 |
|---|---|---|---|
| करंट - आउटपुट सोर्स/सिंक: | 25mA | घड़ी आवृत्ति: | 10 मेगाहर्ट्ज |
| वोल्टेज - आपूर्ति: | 1.8 वी ~ 5.5 वी | परिचालन तापमान: | -40 डिग्री सेल्सियस ~ 125 डिग्री सेल्सियस |

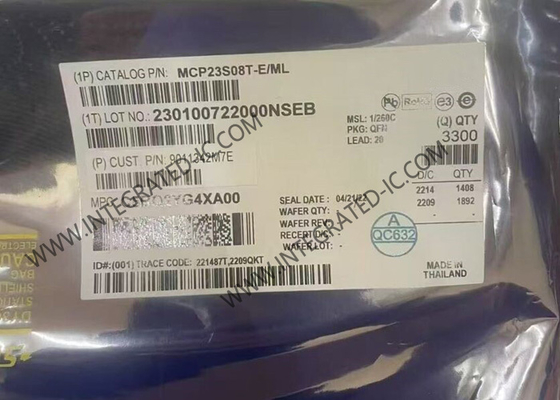

MCP23S08T-E/ML एकीकृत सर्किट चिप 8बिट एसपीआई आई/ओ विस्तारक सीरियल इंटरफेस के साथ
MCP23S08T-E/ML के उत्पाद अवलोकन
MCP23S08T-E/ML I2C बस या SPI अनुप्रयोगों के लिए 8-बिट, सामान्य प्रयोजन, समानांतर I/O विस्तार प्रदान करता है।
MCP23S08T-E/ML में इनपुट, आउटपुट और ध्रुवीयता चयन के लिए कई 8-बिट कॉन्फ़िगरेशन रजिस्टर होते हैं।सिस्टम मास्टर I/O कॉन्फ़िगरेशन बिट्स लिखकर इनपुट या आउटपुट के रूप में I/O को सक्षम कर सकता हैप्रत्येक इनपुट या आउटपुट के लिए डेटा संबंधित इनपुट या आउटपुट रजिस्टर में रखा जाता है।
MCP23S08T-E/ML का विनिर्देश
| भाग संख्याः | MCP23S08T-E/ML |
| उत्पाद श्रेणीः | इंटरफेस - I/O विस्तारक |
| एसएमडी/एसएमटी | |
| QFN-20 | |
| सीरियल, एसपीआई | |
| 8 आई/ओ | |
| विराम के साथ | |
| 1.8 वी | |
| 5.5 वी | |
| 10 MHz | |
| - 40 °C | |
| + 125 °C | |
| ईएसडी सुरक्षा के बिना | |
| ऑपरेटिंग आपूर्ति वर्तमानः | 1 एमए |
| ऑपरेटिंग सप्लाई वोल्टेजः | 1.8 वी से 5.5 वी तक |
| पीडी - शक्ति विसर्जन: | 700 एमडब्ल्यू |
MCP23S08T-E/ML की विशेषताएं
8-बिट रिमोट द्विदिशात्मक I/O पोर्ट
- आई/ओ पिन इनपुट के लिए डिफ़ॉल्ट
उच्च गति SPI इंटरफ़ेस (MCP23S08)
- 10 मेगाहर्ट्ज
हार्डवेयर पता पिन
- तीन MCP23008 के लिए बस पर आठ उपकरणों तक की अनुमति देने के लिए
- MCP23S08 के लिए दो एक ही चिप का उपयोग चार उपकरणों तक की अनुमति देने के लिए चुनें
कॉन्फ़िगर करने योग्य बाधित आउटपुट पिन
- सक्रिय-उच्च, सक्रिय-निम्न या खुली नाली के रूप में विन्यस्त
कॉन्फ़िगर करने योग्य बाधित स्रोत
- विन्यस्त डिफ़ॉल्ट या पिन परिवर्तन से परिवर्तन पर रुकावट
इनपुट पोर्ट डेटा की ध्रुवीयता को कॉन्फ़िगर करने के लिए ध्रुवीयता उलटा पंजीकरण
बाहरी रीसेट इनपुट
कम स्टैंडबाय करंटः 1 μA (अधिकतम)
