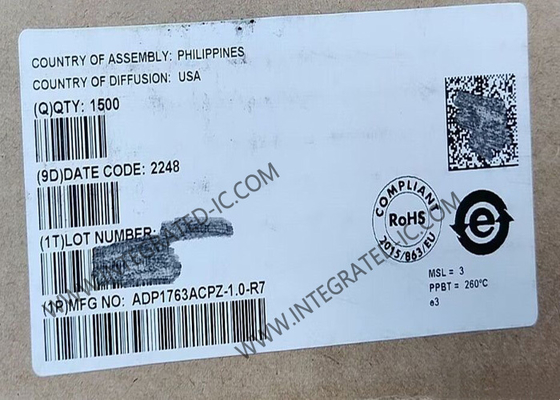

ADP1763ACPZ-1.0 इंटीग्रेटेड सर्किट चिप लो ड्रॉपआउट लीनियर रेगुलेटर्स 3A LDO रेगुलेटर्स

ADP1763ACPZ-1.0 इंटीग्रेटेड सर्किट चिप लो ड्रॉपआउट लीनियर रेगुलेटर 3A LDO रेगुलेटर​

ADP1763ACPZ-1.0 का उत्पाद अवलोकन

ADP1763ACPZ-1.0 एक कम शोर, कम ड्रॉपआउट (LDO) लीनियर रेगुलेटर है। इसे एक ही इनपुट आपूर्ति से संचालित करने के लिए डिज़ाइन किया गया है जिसमें इनपुट वोल्टेज 1.10 V जितना कम हो, बिना बाहरी पूर्वाग्रह आपूर्ति की आवश्यकता के दक्षता बढ़ाने और 3 A तक का आउटपुट करंट प्रदान करने के लिए।

3 A लोड पर कम 95 mV विशिष्ट ड्रॉपआउट वोल्टेज ADP1763ACPZ-1.0 को विनियमन बनाए रखते हुए और बेहतर दक्षता प्रदान करते हुए एक छोटे हेडरूम के साथ संचालित करने की अनुमति देता है।

ADP1763ACPZ-1.0 का विनिर्देश

ADP1763ACPZ-1.0 की विशेषताएं

3 A अधिकतम आउटपुट करंट
कम इनपुट वोल्टेज आपूर्ति रेंज
VIN = 1.10 V से 1.98 V, कोई बाहरी पूर्वाग्रह आपूर्ति की आवश्यकता नहीं है
फिक्स्ड आउटपुट वोल्टेज रेंज: VOUT_FIXED = 0.9 V से 1.5 V
एडजस्टेबल आउटपुट वोल्टेज रेंज: VOUT_ADJ = 0.5 V से 1.5 V
अल्ट्रालो शोर: 2 μV rms, 100 Hz से 100 kHz
शोर स्पेक्ट्रल घनत्व
10 kHz पर 4 nV/√Hz
100 kHz पर 3 nV/√Hz
कम ड्रॉपआउट वोल्टेज: 3 A लोड पर 95 mV विशिष्ट
ऑपरेटिंग आपूर्ति करंट: बिना लोड के 4.5 mA विशिष्ट
लाइन, लोड और तापमान पर ±1.5% फिक्स्ड आउटपुट वोल्टेज सटीकता
उत्कृष्ट बिजली आपूर्ति अस्वीकृति अनुपात (PSRR) प्रदर्शन
3 A लोड पर 10 kHz पर 59 dB विशिष्ट
3 A लोड पर 100 kHz पर 43 dB विशिष्ट
उत्कृष्ट लोड/लाइन क्षणिक प्रतिक्रिया
इनरश करंट को कम करने के लिए सॉफ्ट स्टार्ट
छोटे 10 μF सिरेमिक कैपेसिटर के लिए अनुकूलित
करंट-लिमिट और थर्मल ओवरलोड सुरक्षा
पावर-गुड इंडिकेटर
सटीक सक्षम करें
16-लीड, 3 मिमी × 3 मिमी LFCSP पैकेज

ADP1763ACPZ-1.0 के अनुप्रयोग
शोर संवेदनशील अनुप्रयोगों जैसे RF ट्रांससीवर, एनालॉग-टू-डिजिटल कनवर्टर (ADC) और डिजिटल-टू-एनालॉग कनवर्टर (DAC) सर्किट, फेज़-लॉक्ड लूप (PLL), वोल्टेज नियंत्रित ऑसिलेटर (VCO) और क्लॉकिंग इंटीग्रेटेड सर्किट के लिए विनियमन
फ़ील्ड-प्रोग्रामेबल गेट एरे (FPGA) और डिजिटल सिग्नल प्रोसेसर (DSP) आपूर्ति
चिकित्सा और स्वास्थ्य सेवा
औद्योगिक और उपकरण
ऑटोमोटिव
