उत्पाद विवरण:
|
| भाग संख्या: | OPA2171AQDGKRQ1 | चैनलों की संख्या:: | 2 चैनल |
|---|---|---|---|
| जीबीपी - लाभ बैंडविड्थ उत्पाद:: | 3 मेगाहर्ट्ज | एसआर - कई दर:: | 1.5 वी / हम |
| वोस - इनपुट ऑफ़सेट वोल्टेज:: | 1.8 एमवी | इब - इनपुट पूर्वाग्रह वर्तमान:: | 15 पीए |

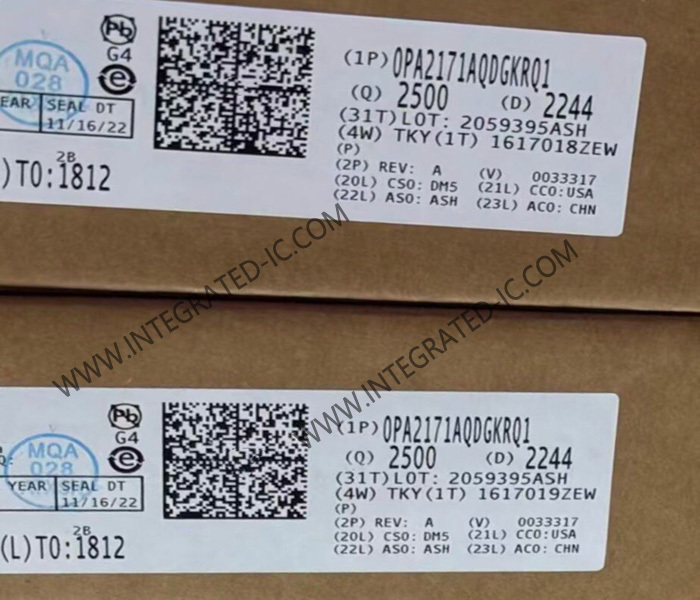

OPA2171AQDGKRQ1 इंटीग्रेटेड सर्किट चिप ऑटोमोटिव डुअल 36V 3MHz लो-पावर ऑपरेशनल एम्पलीफायर
OPA2171AQDGKRQ1 का उत्पाद विवरण
OPA2171AQDGKRQ1 डिवाइस 36-V, सिंगलसप्लाई, लो-नॉइज़ ऑपरेशनल एम्पलीफायर (op amp) हैं जिसमें 2.7 V (±1.35 V) से 36 V (±18 V) तक की आपूर्ति पर काम करने की क्षमता है। यह श्रृंखला कई पैकेजों में उपलब्ध है और कम ऑफसेट, ड्रिफ्ट और कम शांत धारा प्रदान करती है। सिंगल, डुअल और क्वाड संस्करणों में अधिकतम डिज़ाइन लचीलेपन के लिए समान विनिर्देश हैं।
OPA2171AQDGKRQ1 के विनिर्देश
|
|
2 चैनल |
|
|
3 मेगाहर्ट्ज |
|
|
1.5 V/us |
|
|
1.8 mV |
|
|
15 pA |
|
|
36 V |
|
|
4.5 V |
|
|
475 uA |
|
|
25 mA |
|
|
120 dB |
|
|
14 nV/sqrt Hz |
|
|
- 40 C |
|
|
+ 125 C |
|
Ios - इनपुट ऑफसेट करंट: |
4 pA |
|
THD प्लस नॉइज़: |
0.0002 % |
|
Vcm - कॉमन मोड वोल्टेज: |
2.6 V से 34 V |
|
यूनिट वजन: |
30 mg |
OPA2171AQDGKRQ1 की विशेषताएं
ऑटोमोटिव अनुप्रयोगों के लिए योग्य
निम्नलिखित परिणामों के साथ AEC-Q100 परीक्षण मार्गदर्शन:
तापमान ग्रेड 1: –40°C से +125°C परिवेश ऑपरेटिंग तापमान
डिवाइस HBM ESD वर्गीकरण स्तर:
OPA171-Q1 के लिए स्तर 3A
OPA4171-Q1 के लिए स्तर 2
डिवाइस CDM ESD वर्गीकरण स्तर
OPA171-Q1TLV171-Q1 के लिए स्तर C4A
OPA2171-Q1 के लिए स्तर C6
OPA4171-Q1 के लिए स्तर C6
आपूर्ति रेंज:
सिंगल-सप्लाई: 2.7 V से 36 V
डुअल-सप्लाई ±1.35 V से ±18 V
कम शोर: 1 kHz पर 14 nV/√Hz
कम ऑफसेट ड्रिफ्ट: ±0.3 µV/°C (विशिष्ट)
इनपुट रेंज में नकारात्मक आपूर्ति शामिल है
इनपुट रेंज कम प्रदर्शन के साथ सकारात्मक आपूर्ति पर संचालित होती है
रेल-टू-रेल आउटपुट
गेन बैंडविड्थ: 3 मेगाहर्ट्ज
कम शांत धारा: प्रति एम्पलीफायर 475 µA
उच्च कॉमन-मोड रिजेक्शन: 120 dB (विशिष्ट)
कम इनपुट बायस करंट: 10 pA
उद्योग-मानक पैकेज:
5-पिन स्मॉल-आउटलाइन ट्रांजिस्टर SOT-23 (DBV) पैकेज
OPA2171AQDGKRQ1 के अनुप्रयोग
पावर मॉड्यूल में ट्रैकिंग एम्पलीफायर
मर्चेंट बिजली आपूर्ति
ट्रांसड्यूसर एम्पलीफायर
ब्रिज एम्पलीफायर
तापमान माप
स्ट्रेन गेज एम्पलीफायर
सटीक इंटीग्रेटर
बैटरी से चलने वाले उपकरण
परीक्षण उपकरण
