उत्पाद विवरण:
|
| भाग संख्या: | AQW210EHAX | वर्तमान रेटिंग लोड करें: | 120 एमए |
|---|---|---|---|
| लोड वोल्टेज: | 350 वी | I/o अलगाव वोल्टेज: | 5,000 वीआरएम (उच्च इन्सुलेशन) |
| परिचालन तापमान: | -40°C ~ 85°C | उत्पाद का नाम: | फोटोमोस जीई 2 फॉर्म ए |

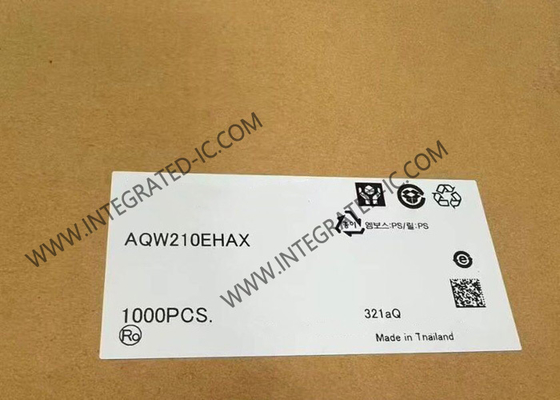

AQW210EHAX इंटीग्रेटेड सर्किट चिप 350V PhotoMOS GE 2 फॉर्म A SOP8 सॉलिड स्टेट रिले
AQW210EHAX के उत्पाद अवलोकन
AQW210EHAX PhotoMOS GE 2 फॉर्म A है, उच्च इन्सुलेशन के साथ DIP8-पिन प्रकार।
AQW210EHAX का विनिर्देश
| आइटम | विशेष विवरण |
|---|---|
| भाग संख्या | AQW210EHAX |
| उत्पाद विवरण | सतह-माउंट टर्मिनल, टेप और रील पैकिंग शैली (X), लोड वोल्टेज: 350 V |
| उत्पाद का नाम | GE 2 फॉर्म A |
| प्रकार | GE |
| पैकेज | DIP8 |
| वोल्टेज प्रकार | AC/DC |
| संपर्क व्यवस्था | 2 फॉर्म A |
| टर्मिनल आकार | सतह-माउंट टर्मिनल |
| एलईडी फॉरवर्ड करंट [ IF ] | 50 एमए |
| एलईडी रिवर्स वोल्टेज [ VR ] | 5 V |
| पीक फॉरवर्ड करंट [ IFP ] | 1 ए |
| पावर डिसिपेशन [ Pin ] | 75 mW |
| लोड वोल्टेज [ VL ] | 350 V |
| लगातार लोड करंट [ IL ] | 0.12 ए |
| पीक लोड करंट [ Ipeak ] | 0.36 ए |
| पावर डिसिपेशन [ Pout ] | 800 mW |
| कुल पावर डिसिपेशन [ Pt ] | 850 mW |
| I/O आइसोलेशन वोल्टेज [ Viso ] | 5,000 Vrms |
| एम्बिएंट तापमान: ऑपरेटिंग [ Topr ] | -40 से +85℃ |
| एम्बिएंट तापमान: स्टोरेज [ Tstg ] | -40 से +100℃ |
| जंक्शन तापमान [ Tj ] | 125℃ |
| एलईडी ऑपरेट करंट (विशिष्ट) | 1.2 एमए |
| एलईडी ऑपरेट करंट (अधिकतम) | 3 एमए |
| एलईडी टर्न ऑफ करंट (न्यूनतम) | 0.4 एमए |
| एलईडी टर्न ऑफ करंट (विशिष्ट) | 1.1 एमए |
| एलईडी ड्रॉपआउट वोल्टेज (विशिष्ट) [ VF ] | 1.25 V |
| एलईडी ड्रॉपआउट वोल्टेज (अधिकतम) [ VF ] | 1.5 V |
| ऑन प्रतिरोध (विशिष्ट) [ Ron ] | 18 Ω |
| ऑन प्रतिरोध (अधिकतम) [ Ron ] | 25 Ω |
| ऑफ स्टेट लीकेज करंट (अधिकतम) [ ILeak ] | 1μA |
| टर्न ऑन टाइम (विशिष्ट) | 0.5 ms |
| टर्न ऑन टाइम (अधिकतम) | 2.0 ms |
| टर्न ऑफ टाइम (विशिष्ट) | 0.08 ms |
| टर्न ऑफ टाइम (अधिकतम) | 1.0 ms |
| I/O कैपेसिटेंस (विशिष्ट) [ Ciso ] | 0.8 pF |
| I/O कैपेसिटेंस (अधिकतम) [ Ciso ] | 1.5 pF |
| प्रारंभिक I/O आइसोलेशन प्रतिरोध (न्यूनतम) [ Riso ] | 1,000 M ohm |
| [अनुशंसित ऑपरेटिंग स्थितियाँ] एलईडी करंट [ IF ] | न्यूनतम: 5 एमए, अधिकतम: 30 एमए |
| [अनुशंसित ऑपरेटिंग स्थितियाँ] लोड वोल्टेज [ VL ] | अधिकतम: 280 V |
| [अनुशंसित ऑपरेटिंग स्थितियाँ] लगातार लोड करंट [ IL ] | अधिकतम: 0.14 ए (1ch), 0.12 ए (2ch) |
AQW210EHAX की विशेषताएं
5,000V का उच्च I/O आइसोलेशन वोल्टेज
2 फॉर्म A उपयोग के साथ-साथ दो के लिए लागू
स्वतंत्र 1 फॉर्म A उपयोग
निम्न-स्तरीय एनालॉग सिग्नल को नियंत्रित करता है
उच्च संवेदनशीलता और उच्च गति प्रतिक्रिया
अधिकतम 1μA का निम्न-स्तरीय ऑफ स्टेट लीकेज करंट
AQW210EHAX के अनुप्रयोग
मोडेम
टेलीफोन उपकरण
बिजली, संयंत्र उपकरण
सुरक्षा उपकरण
सेंसिंग उपकरण
