उत्पाद विवरण:
|
| Part Number: | UCC27710DR | Driven Configuration: | Half-Bridge |
|---|---|---|---|
| Voltage - Supply: | 10V ~ 20V | Logic Voltage - VIL, VIH: | 1.5V, 1.6V |
| Current - Peak Output (Source, Sink): | 500mA, 1A | High Side Voltage - Max (Bootstrap): | 600 V |

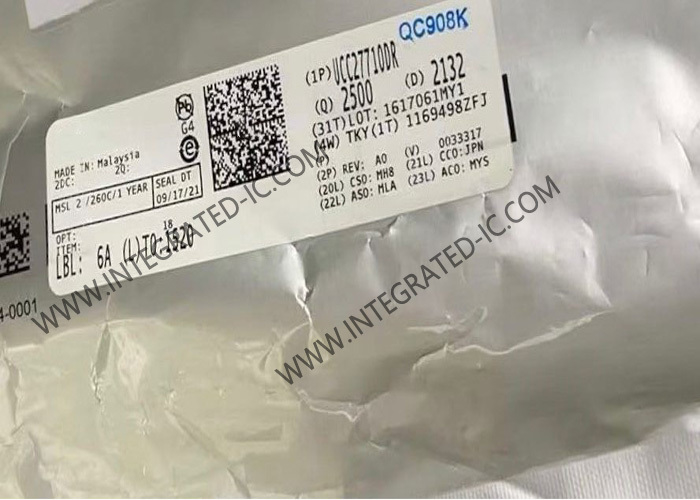

UCC27710DR इंटीग्रेटेड सर्किट चिप 620V हाफ ब्रिज ड्राइवर SOIC8 गेट ड्राइवर
UCC27710DR के उत्पाद अवलोकन
UCC27710DR एक 620-V हाई-साइड और लो-साइड गेट ड्राइवर है जिसमें 0.5-A स्रोत, 1.0-A सिंक करंट है, जिसका लक्ष्य पावर MOSFET या IGBT को चलाना है। IGBT के लिए अनुशंसित VDD ऑपरेटिंग वोल्टेज 10-V से 20-V और पावर MOSFET के लिए 10-V से 17-V है।
UCC27710DR का विनिर्देश
| भाग संख्या: | UCC27710DR |
| IGBT, MOSFET गेट ड्राइवर | |
| हाई-साइड, लो-साइड | |
| एसएमडी/एसएमटी | |
| SOIC-8 | |
| 2 ड्राइवर | |
| 2 आउटपुट | |
| 1 ए | |
| 10 वी | |
| 22 वी | |
| 35 एनएस | |
| 16 एनएस | |
| - 40 सी | |
| + 125 सी | |
| तर्क प्रकार: | सीएमओएस, टीटीएल |
| अधिकतम टर्न-ऑफ विलंब समय: | 75 एनएस |
| अधिकतम टर्न-ऑन विलंब समय: | 60 एनएस |
| ऑपरेटिंग आपूर्ति करंट: | 3.8 एमए |
| उत्पाद प्रकार: | गेट ड्राइवर |
| प्रसार विलंब - अधिकतम: | 190 एनएस |
UCC27710DR की विशेषताएं
हाई-साइड और लो-साइड कॉन्फ़िगरेशन
आउटपुट इंटरलॉक और 150-ns डेडटाइम के साथ दोहरे इनपुट
एचबी पिन पर 620-V, 700-V पूर्ण अधिकतम तक पूरी तरह से परिचालन
10-V से 20-V VDD अनुशंसित रेंज
पीक आउटपुट करंट 0.5-A स्रोत, 1.0-A सिंक
50 V/ns का dv/dt प्रतिरक्षा
HS पिन पर –11 V तक लॉजिक परिचालन
इनपुट पर नकारात्मक वोल्टेज सहिष्णुता –5 V
बड़ा नकारात्मक क्षणिक सुरक्षित ऑपरेटिंग क्षेत्र
दोनों चैनलों के लिए यूवीएलओ सुरक्षा
छोटा प्रसार विलंब (140 एनएस विशिष्ट)
विलंब मिलान (8 एनएस विशिष्ट)
बूटस्ट्रैप ऑपरेशन के लिए डिज़ाइन किया गया फ्लोटिंग चैनल
कम शांत करंट
टीटीएल और सीएमओएस संगत इनपुट
उद्योग मानक SOIC-8 पैकेज
तापमान रेंज, –40 °C से +125 °C पर निर्दिष्ट सभी पैरामीटर
UCC27710DR के अनुप्रयोग
मोटर ड्राइव (स्टेपर मोटर्स, एचवीएसी, पंखे, पावर टूल्स, रोबोटिक्स, ड्रोन, सर्वो)
प्रकाश व्यवस्था, एलईडी बिजली आपूर्ति, इनडोर प्रकाश व्यवस्था
उपकरण, वॉशर और ड्रायर, रेफ्रिजरेटर
इंडक्शन हीटिंग
डीसी-से-एसी इनवर्टर
