उत्पाद विवरण:
|
| भाग संख्या: | LD39150PT | आउटपुट वोल्टेज:: | 1.22 वी से 5 वी |
|---|---|---|---|
| आउटपुट करेंट:: | 1.5 ए | आउटपुट की संख्या:: | 1 आउटपुट |
| निष्क्रिय करंट:: | 2.5 एमए | इनपुट वोल्टेज - न्यूनतम:: | 2.5 वी |

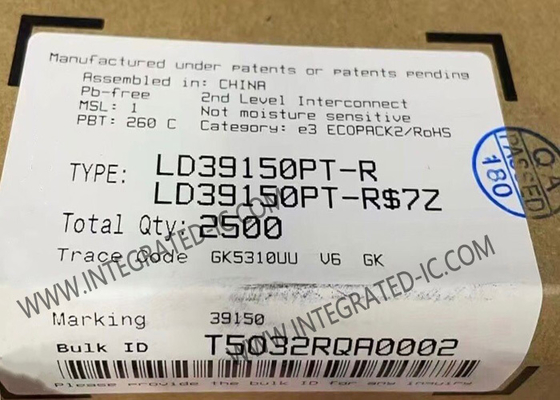

LD39150PT एकीकृत सर्किट चिप अल्ट्रा लो ड्रॉप BiCMOS वोल्टेज नियामक
LD39150PT का उत्पाद विवरण
LD39150PT एक तेज अल्ट्रा कम गिरावट रैखिक नियामक है जो 2.5 वी से 6 वी इनपुट आपूर्ति से काम करता है।
आउटपुट विकल्पों की एक विस्तृत श्रृंखला उपलब्ध है। कम गिरावट वोल्टेज, कम शोर, और अल्ट्रा कम शांत वर्तमान इसे कम वोल्टेज माइक्रोप्रोसेसर और मेमोरी अनुप्रयोगों के लिए उपयुक्त बनाते हैं।उपकरण एक BiCMOS प्रक्रिया पर विकसित किया गया है जो आउटपुट लोड वर्तमान से स्वतंत्र रूप से कम शांत वर्तमान संचालन की अनुमति देता है.
LD39150PT के विनिर्देश
|
|
1.22 वी से 5 वी तक |
|
|
1.5 ए |
|
|
1 आउटपुट |
|
|
सकारात्मक |
|
|
2.5 एमए |
|
|
2.5 वी |
|
|
6 वी |
|
|
समायोज्य |
|
|
- 40 C |
|
|
+ 125 C |
|
|
40 एमवी |
|
आउटपुट वोल्टेज - अधिकतम: |
300 एमए पर 80 एमवी |
|
ऊँचाईः |
2.4 मिमी (अधिकतम) |
|
आईबी - इनपुट बायस करंट: |
1 एमए |
|
लम्बाईः |
6.6 मिमी (अधिकतम) |
|
पंक्ति नियमावलीः |
0०.०४ % |
|
भार विनियमन: |
0.06 %/A |
|
संदर्भ वोल्टेजः |
1.22 वी |
|
वोल्टेज विनियमन सटीकताः |
1.5 % |
|
चौड़ाईः |
6.2 मिमी (अधिकतम) |
|
इकाई भारः |
490 मिलीग्राम |
LD39150PT की विशेषताएं
1.5 गारंटीकृत आउटपुट करंट
अल्ट्रा लो ड्रॉपआउट वोल्टेज (200 mV typ. @ 1.5 A भार, 40 mV typ. @ 300 mA भार)
बहुत कम गतिहीन धारा (1 mA typ. @ 1.5 A लोड, 1 μA max @ 25 °C बंद मोड में)
तर्क-नियंत्रित इलेक्ट्रॉनिक बंद
वर्तमान और ताप की आंतरिक सीमा
± 1.5% आउटपुट वोल्टेज सहिष्णुता @ 25 °C
फिक्स्ड और एडीजे आउटपुट वोल्टेजः 1.8 वी, 2.5 वी, 3.3 वी, एडीजे
तापमान सीमाः -40 से 125 °C
लाइन और भार परिवर्तनों के लिए तेजी से गतिशील प्रतिक्रिया
सिरेमिक कैपेसिटर के साथ स्थिर
PPAK, DPAK और DFN6 (3x3 मिमी) में उपलब्ध है
LD39150PT के अनुप्रयोग
माइक्रोप्रोसेसर बिजली की आपूर्ति
डीएसपी की बिजली आपूर्ति
आपूर्तिकर्ताओं को बदलने के लिए पोस्ट रेगुलेटर
उच्च दक्षता रैखिक नियामक
