उत्पाद विवरण:
|
| Part Number: | LT3970IDDB-3.3 | Voltage - Input (Min): | 4.2V |
|---|---|---|---|
| Voltage - Input (Max): | 40V | Voltage - Output (Min/Fixed): | 3.3V |
| Current - Output: | 350mA | Frequency - Switching: | 200kHz ~ 2.25MHz |

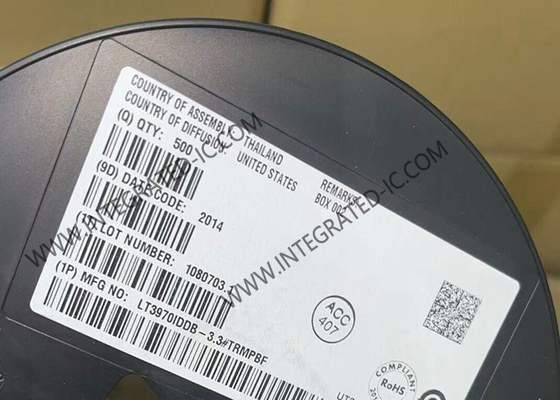

LT3970IDDB-3.3 इंटीग्रेटेड सर्किट चिप स्टेप डाउन रेगुलेटर 40V बक स्विचिंग रेगुलेटर
LT3970IDDB-3.3 के उत्पाद अवलोकन
LT3970IDDB-3.3 एक एडजस्टेबल फ्रीक्वेंसी मोनोलीथिक बक स्विचिंग रेगुलेटर है जो 40V तक की विस्तृत इनपुट वोल्टेज रेंज स्वीकार करता है, और केवल 2.5μA की शांत धारा का उपभोग करता है। एक उच्च दक्षता स्विच कैच डायोड, बूस्ट डायोड, और आवश्यक ऑसिलेटर, नियंत्रण और लॉजिक सर्किट्री के साथ डाई पर शामिल है।
LT3970IDDB-3.3 का विनिर्देश
| भाग संख्या: | LT3970IDDB-3.3 |
| उत्पाद श्रेणी: | स्विचिंग वोल्टेज रेगुलेटर |
| एसएमडी/एसएमटी | |
| डीएफएन-10 | |
| बक | |
| 3.3 V | |
| 350 mA | |
| 1 आउटपुट | |
| 4.2 V | |
| 40 V | |
| 1.8 uA | |
| 200 kHz से 2.2 MHz | |
| - 40 ℃ | |
| + 125 ℃ | |
| इनपुट वोल्टेज: | 4.2 V से 40 V |
| ऑपरेटिंग आपूर्ति करंट: | 1.7 uA |
LT3970IDDB-3.3 की विशेषताएं
लो रिपल बर्स्ट मोड ऑपरेशन
12VIN से 3.3VOUT पर 2.5μA IQ
आउटपुट रिपल < 5mVP-P
वाइड इनपुट वोल्टेज रेंज: 4.2V से 40V ऑपरेटिंग
एडजस्टेबल स्विचिंग फ्रीक्वेंसी: 200kHz से 2.2MHz
इंटीग्रेटेड बूस्ट और कैच डायोड
350mA आउटपुट करंट
फिक्स्ड आउटपुट वोल्टेज: 3.3V, 3.42V, 5V; 12VIN पर 1.8μA IQ
सटीक 1V इनेबल पिन थ्रेशोल्ड
लो शटडाउन करंट: IQ = 0.7μA
इंटरनल सेंस कैच डायोड करंट को सीमित करता है
पावर गुड फ्लैग
आउटपुट वोल्टेज: 1.21V से 25V
इंटरनल कम्पेन्सेशन
LT3970IDDB-3.3 के अनुप्रयोग
ऑटोमोटिव बैटरी रेगुलेशन
पोर्टेबल उत्पादों के लिए पावर
औद्योगिक आपूर्ति
