उत्पाद विवरण:
|
| Part Number: | OPA2191IDR | Number of Channels:: | 2 Channel |
|---|---|---|---|
| GBP - Gain Bandwidth Product:: | 2.5 MHz | SR - Slew Rate:: | 5.5 V/us |
| Vos - Input Offset Voltage:: | 25 uV | Ib - Input Bias Current:: | 20 pA |

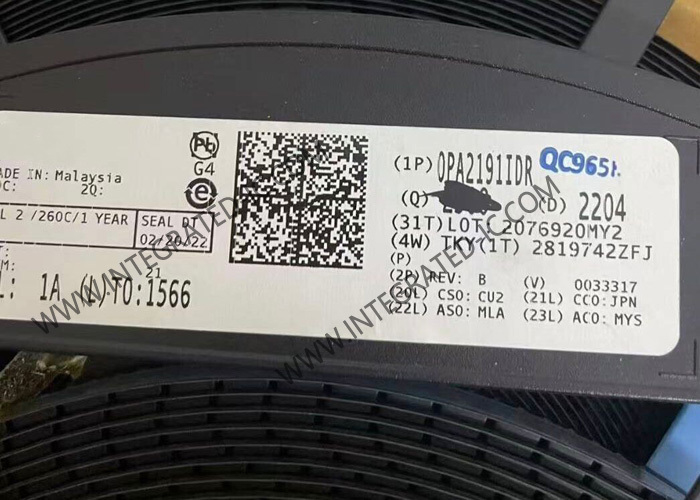

OPA2191IDR इंटीग्रेटेड सर्किट चिप लो-पावर 36V CMOS प्रिसिशन ई-ट्रिम™ ऑपरेशनल एम्पलीफायर
OPA2191IDR का उत्पाद विवरण
OPA2191IDR 36-V, ई-ट्रिम™ ऑपरेशनल एम्पलीफायरों की एक नई पीढ़ी है।
OPA2191IDR उत्कृष्ट डीसी परिशुद्धता और एसी प्रदर्शन प्रदान करता है, जिसमें रेल-टू-रेल इनपुट/आउटपुट, कम ऑफसेट वोल्टेज (±5 µV, typ), कम ऑफसेट बहाव (±0.2 µV/°C, typ), और 2-MHz बैंडविड्थ शामिल हैं।
अद्वितीय विशेषताएं, जैसे कि आपूर्ति रेल के लिए विभेदक इनपुट-वोल्टेज रेंज, उच्च आउटपुट करंट (±65 mA), 1 nF तक का उच्च कैपेसिटिव लोड ड्राइव, और उच्च स्लीव रेट (5 V/µs), OPAx191 को उच्च-वोल्टेज औद्योगिक अनुप्रयोगों के लिए एक मजबूत, उच्च-प्रदर्शन ऑपरेशनल एम्पलीफायर बनाते हैं।
OPA2191IDR ऑप एम्प्स मानक पैकेजों में उपलब्ध हैं और –40°C से +125°C तक निर्दिष्ट हैं।
OPA2191IDR का विनिर्देश
|
|
2 चैनल |
|
|
2.5 मेगाहर्ट्ज |
|
|
5.5 V/us |
|
|
25 uV |
|
|
20 pA |
|
|
36 V |
|
|
4.5 V |
|
|
140 uA |
|
|
65 mA |
|
|
140 dB |
|
|
15 nV/sqrt Hz |
|
|
- 40 C |
|
|
+ 125 C |
|
विशेषताएँ: |
EMI हार्डेंड, हाई Cload ड्राइव |
|
In - इनपुट शोर करंट घनत्व: |
1.5 fA/sqrt Hz |
|
इनपुट प्रकार: |
रेल-टू-रेल |
|
Ios - इनपुट ऑफसेट करंट: |
2 nA |
|
अधिकतम दोहरी आपूर्ति वोल्टेज: |
+/- 18 V |
|
न्यूनतम दोहरी आपूर्ति वोल्टेज: |
+/- 2.25 V |
|
THD प्लस शोर: |
0.0012 % |
|
यूनिट वजन: |
84.500 mg |
OPA2191IDR की विशेषताएं
कम ऑफसेट वोल्टेज: ±5 µV
कम ऑफसेट वोल्टेज बहाव: ±0.1 µV/°C
कम शोर: 1 kHz पर 15 nV/√ Hz
उच्च कॉमन-मोड रिजेक्शन: 140 dB
कम बायस करंट: ±5 pA
रेल-टू-रेल इनपुट और आउटपुट
वाइड बैंडविड्थ: 2.5-MHz GBW
उच्च स्लीव रेट: 5 V/µs
कम शांत करंट: प्रति एम्पलीफायर 140 µA
वाइड सप्लाई: ±2.25 V से ±18 V, 4.5 V से 36 V
EMI/RFI फ़िल्टर किए गए इनपुट
आपूर्ति रेल के लिए विभेदक इनपुट वोल्टेज रेंज
उच्च कैपेसिटिव लोड ड्राइव क्षमता: 1 nF
OPA2191IDR के अनुप्रयोग
एनालॉग इनपुट मॉड्यूल
मिश्रित मॉड्यूल (AI, AO, DI, DO)
डेटा अधिग्रहण (DAQ)
स्रोत माप इकाई (SMU)
प्रेशर ट्रांसमीटर
ट्रेन नियंत्रण और प्रबंधन प्रणाली
प्रयोगशाला और क्षेत्र उपकरण
