उत्पाद विवरण:
|
| Part Number: | AD9826KRSZRL | Resolution:: | 16 bit |
|---|---|---|---|
| Sampling Rate:: | 15 MS/s | Number of Channels:: | 3 Channel |
| Interface Type:: | Serial, 3-Wire | Supply Voltage - Max:: | 5.25 V |

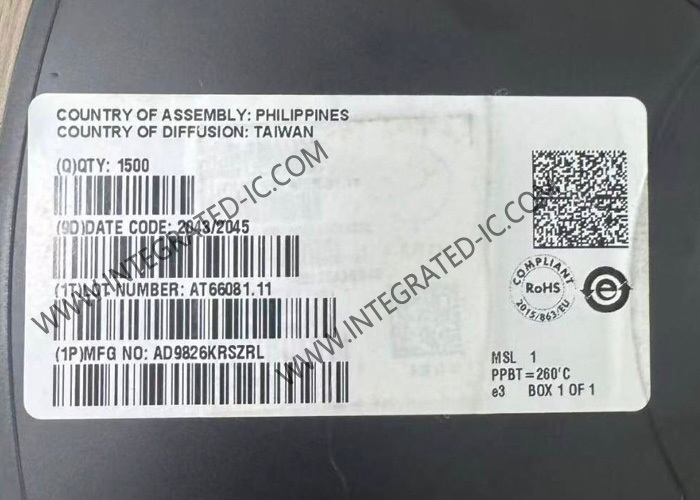

AD9826KRSZRL एकीकृत सर्किट चिप पूर्ण 16-बिट इमेजिंग सिग्नल प्रोसेसर SSOP-28
AD9826KRSZRL का उत्पाद विवरण
AD9826KRSZRL इमेजिंग अनुप्रयोगों के लिए एक पूर्ण एनालॉग सिग्नल प्रोसेसर है। इसमें एक 3-चैनल आर्किटेक्चर है जिसे ट्राइलाइनर कलर सीसीडी सरणी के आउटपुट को नमूना और स्थिति देने के लिए डिज़ाइन किया गया है।प्रत्येक चैनल एक इनपुट क्लैंप से बना है, सहसंबंधित डबल सैम्पलर (सीडीएस), ऑफसेट डीएसी, और प्रोग्राम करने योग्य लाभ एम्पलीफायर (पीजीए), एक उच्च प्रदर्शन 16-बिट ए / डी कनवर्टर के लिए मल्टीप्लेक्स।
AD9826KRSZRL का विनिर्देश
|
|
16 बिट |
|
|
15 एमएस/एस |
|
|
3 चैनल |
|
|
सीरियल, 3-वायर |
|
|
5.25 वी |
|
|
4.75 वोल्ट |
|
|
- 40 C |
|
|
+ 85 C |
|
ऊँचाईः |
1.75 मिमी |
|
इनपुट प्रकारः |
एकल-अंत |
|
इनपुट वोल्टेजः |
5 वी |
|
लम्बाईः |
10.2 मिमी |
|
अधिकतम दोहरी आपूर्ति वोल्टेजः |
5.25 वी |
|
न्यूनतम दोहरी आपूर्ति वोल्टेजः |
3 वी, 4.75 वी |
|
एडीसी इनपुट की संख्याः |
3 इनपुट |
|
कन्वर्टर्स की संख्या: |
1 कनवर्टर |
|
ऑपरेटिंग आपूर्ति वर्तमानः |
5 एमए, 75 एमए |
|
ऑपरेटिंग सप्लाई वोल्टेजः |
5 वी |
|
पीडी - शक्ति विसर्जन: |
400 एमडब्ल्यू |
|
चौड़ाईः |
5.3 मिमी |
|
इकाई भारः |
710 मिलीग्राम |
AD9826KRSZRL की विशेषता
16-बिट 15 MSPS A/D कनवर्टर
3-चैनल 16-बिट ऑपरेशन 15 एमएसपीएस तक
1-चैनल 16-बिट ऑपरेशन 12.5 एमएसपीएस तक
विषम/समान आउटपुट वाले मोनो सेंसर के लिए 2-चैनल मोड
सहसंबंधित दोहरे नमूनाकरण
1~6 गुना प्रोग्राम करने योग्य लाभ
± 300 एमवी प्रोग्राम करने योग्य ऑफसेट
इनपुट क्लैंप सर्किट
आंतरिक वोल्टेज संदर्भ
मल्टीप्लेक्स्ड बाइट-वाइड आउटपुट
वैकल्पिक एकल बाइट आउटपुट मोड
3-वायर सीरियल डिजिटल इंटरफेस
AD9826KRSZRL के अनुप्रयोग
फ्लैटबेड दस्तावेज़ स्कैनर
डिजिटल कॉपियर
बहुक्रिया परिधीय उपकरण
अवरक्त इमेजिंग अनुप्रयोग
मशीन विजन
