उत्पाद विवरण:
|
| भाग संख्या: | TLD1120EL | आउटपुट की संख्या:: | 1 आउटपुट |
|---|---|---|---|
| आउटपुट करेंट:: | 360 एमए | इनपुट वोल्टेज - अधिकतम:: | 40 वी |
| इनपुट वोल्टेज - न्यूनतम:: | 5.5 वी | आउटपुट वोल्टेज:: | 40 वी |

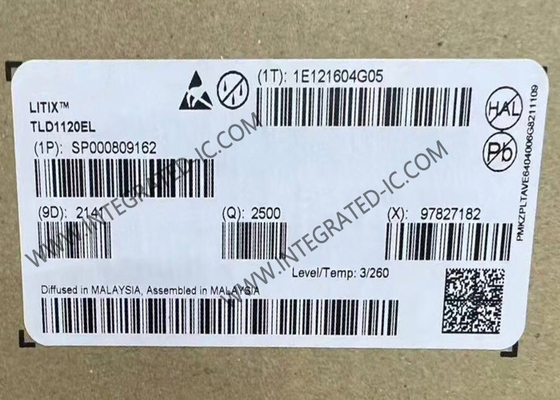

TLD1120EL इंटीग्रेटेड सर्किट चिप 1 चैनल हाई-साइड ड्राइवर इंटीग्रेटेड आउटपुट स्टेज के साथ
TLD1120EL का उत्पाद विवरण
TLD1120EL को 360 mA तक की धारा के साथ LEDs को नियंत्रित करने के लिए डिज़ाइन किया गया है। विशिष्ट ऑटोमोटिव अनुप्रयोगों में, डिवाइस 180 mA तक की धारा के साथ 3 लाल LEDs को चलाने में सक्षम है, जो थर्मल कूलिंग पहलुओं द्वारा सीमित है। आउटपुट करंट को लोड और आपूर्ति वोल्टेज में बदलाव से व्यावहारिक रूप से स्वतंत्र रूप से नियंत्रित किया जाता है।
TLD1120EL का विनिर्देश
|
|
1 आउटपुट |
|
|
360 mA |
|
|
40 V |
|
|
5.5 V |
|
|
बूस्ट |
|
|
40 V |
|
|
- 40 C |
|
|
+ 150 C |
|
इनपुट वोल्टेज: |
5.5 V से 40 V |
|
नमी के प्रति संवेदनशील: |
हाँ |
|
चैनलों की संख्या: |
1 चैनल |
|
आपूर्ति करंट - अधिकतम: |
1.5 mA |
|
यूनिट वजन: |
82.760 mg |
TLD1120EL की विशेषताएं
इंटीग्रेटेड आउटपुट स्टेज (करंट सोर्स) के साथ 1 चैनल डिवाइस, LEDs को चलाने के लिए अनुकूलित
360mA तक का आउटपुट करंट
स्लीप मोड में कम करंट खपत
VS- और EN-पिन के माध्यम से PWM-ऑपरेशन समर्थित
बाहरी कम पावर रेसिस्टर के माध्यम से आउटपुट करंट समायोज्य और ओवर टेम्परेचर स्थितियों के दौरान एलईडी सुरक्षा के लिए PTC रेसिस्टर को जोड़ने की संभावना
रिवर्स पोलैरिटी सुरक्षा
ओवरलोड सुरक्षा
अंडरवोल्टेज डिटेक्शन
वाइड तापमान रेंज: -40 °C < T j < 150 °C
PG-SSOP14 पैकेज एक्सपोज्ड हीटस्लग के साथ
ग्रीन प्रोडक्ट (RoHS अनुरूप)
AEC योग्य
TLD1120EL के अनुप्रयोग
बाहरी एलईडी लाइटिंग अनुप्रयोगों जैसे टेल/ब्रेक लाइट, टर्न इंडिकेटर, पोजीशन लाइट, साइड मार्कर के लिए डिज़ाइन किया गया
डिवाइस आंतरिक एलईडी लाइटिंग अनुप्रयोगों जैसे एम्बिएंट लाइटिंग, इंटीरियर इल्यूमिनेशन और डैश बोर्ड लाइटिंग के लिए भी उपयुक्त है
