उत्पाद विवरण:
|
| भाग संख्या: | LTM8046EY | प्रकार: | पृथक मॉड्यूल |
|---|---|---|---|
| वर्तमान - आउटपुट (अधिकतम): | 550mA | वोल्टेज - अलगाव: | 3 केवी |
| परिचालन तापमान: | -40 डिग्री सेल्सियस ~ 125 डिग्री सेल्सियस | आकार / आयाम: | 0.59 "एल x 0.44" डब्ल्यू x 0.19 "एच (15.0 मिमी x 11.3 मिमी x 4.9 मिमी) |

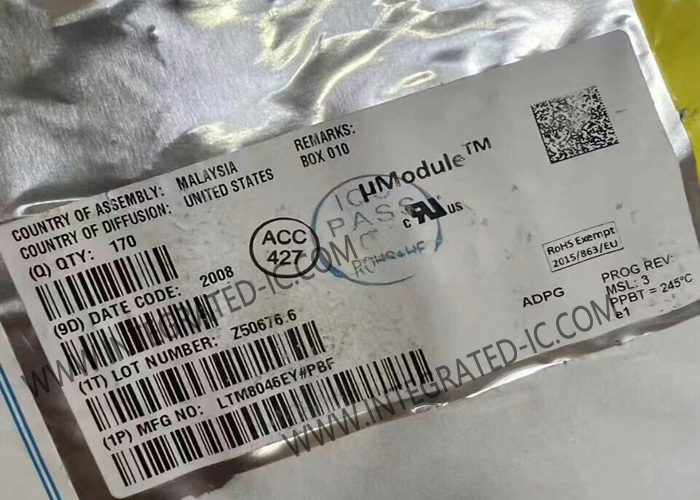

LTM8046EY इंटीग्रेटेड सर्किट चिप 550mA आइसोलेटेड DC DC μमॉड्यूल कनवर्टर BGA51
LTM8046EY का उत्पाद विवरण
LTM8046EY एक आइसोलेटेड फ्लाईबैक DC/DC μModule® (पावर मॉड्यूल) कनवर्टर है। LTM8046EY में 2kVAC का आइसोलेशन रेटिंग है। पैकेज में स्विचिंग कंट्रोलर, पावर स्विच, ट्रांसफॉर्मर और सभी सपोर्ट कंपोनेंट्स शामिल हैं।
3.1V से 31V के इनपुट वोल्टेज रेंज पर ऑपरेटिंग, LTM8046EY एक रेज़िस्टर द्वारा सेट किए गए 1.8V से 12V के आउटपुट वोल्टेज रेंज का समर्थन करता है। डिज़ाइन को पूरा करने के लिए केवल आउटपुट, इनपुट और बायस कैपेसिटर की आवश्यकता होती है। सॉफ्ट-स्टार्ट अवधि सेट करने के लिए एक वैकल्पिक कैपेसिटर का उपयोग किया जा सकता है।
LTM8046EY का विनिर्देश
| भाग संख्या: | LTM8046EY |
| उत्पाद श्रेणी: | स्विचिंग वोल्टेज रेगुलेटर |
| एसएमडी/एसएमटी | |
| BGA-51 | |
| फ्लाईबैक | |
| 1.8 V से 12 V | |
| 550 एमए | |
| 1 आउटपुट | |
| 3.1 V | |
| 31 V | |
| 1 uA | |
| - 40 ℃ | |
| + 125 ℃ | |
| इनपुट वोल्टेज: | 3.1 V से 31 V |
| लोड रेगुलेशन: | 1.5 % |
| ऑपरेटिंग सप्लाई करंट: | 5 एमए |
LTM8046EY की विशेषताएं
2kVAC आइसोलेटेड μमॉड्यूल कनवर्टर (3kVDC तक परीक्षण किया गया)
UL 60950 मान्यता प्राप्त फ़ाइल E464570
वाइड इनपुट वोल्टेज रेंज: 3.1V से 31V
24VIN से 550mA पर 5V
1.8V से 12V आउटपुट वोल्टेज
करंट मोड कंट्रोल
प्रोग्रामेबल सॉफ्ट-स्टार्ट
उपयोगकर्ता कॉन्फ़िगर करने योग्य अंडरवॉल्टेज लॉकआउट
SnPb या RoHS अनुपालक फ़िनिश
9mm × 15mm × 4.92mm BGA पैकेज
LTM8046EY के अनुप्रयोग
औद्योगिक सेंसर
औद्योगिक स्विच
ग्राउंड लूप शमन
