उत्पाद विवरण:
|
| भाग संख्या: | VIPER115XSTR | आउटपुट वोल्टेज:: | 5 वी |
|---|---|---|---|
| निर्गमन शक्ति:: | 10 डब्ल्यू | इनपुट / आपूर्ति वोल्टेज - न्यूनतम:: | 4.5 वी |
| इनपुट / आपूर्ति वोल्टेज - अधिकतम:: | 30 वी | आवृत्ति बदलना:: | 30 किलोहर्ट्ज़ |

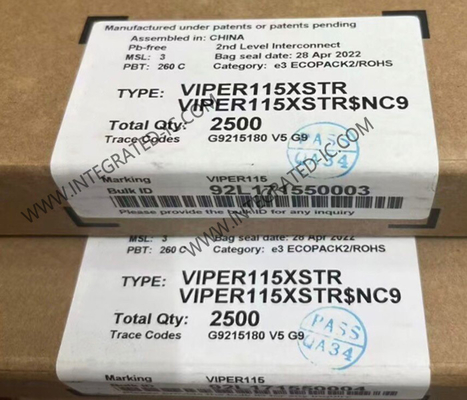

VIPER115XSTR इंटीग्रेटेड सर्किट चिप ऊर्जा बचत ऑफलाइन हाई वोल्टेज कनवर्टर
VIPER115XSTR का उत्पाद विवरण
VIPER115XSTR डिवाइस एक उच्च वोल्टेज कनवर्टर है जो PWM करंट मोड कंट्रोल के साथ 800 V हिमस्खलन-कठोर पावर MOSFET को चतुराई से एकीकृत करता है। 800 V ब्रेकडाउन वोल्टेज वाला पावर MOSFET विस्तारित इनपुट वोल्टेज रेंज को लागू करने की अनुमति देता है, साथ ही DRAIN स्नबर सर्किट के आकार को भी कम करता है। यह IC सबसे सख्त ऊर्जा-बचत मानकों को पूरा करता है क्योंकि इसमें बहुत कम खपत होती है और यह हल्के भार के तहत पल्स आवृत्ति मॉड्यूलेशन में संचालित होता है। फ्लाईबैक, बक और बक बूस्ट कन्वर्टर्स के डिजाइन का समर्थन किया जाता है। एकीकृत HV स्टार्टअप, सेंसFET, त्रुटि एम्पलीफायर और झटके के साथ ऑसिलेटर न्यूनतम संख्या में घटकों के साथ एक पूर्ण एप्लिकेशन को डिजाइन करने की अनुमति देते हैं।
VIPER115XSTR का विनिर्देश
|
|
5 V |
|
|
10 W |
|
|
4.5 V |
|
|
30 V |
|
|
बक, बक-बूस्ट, फ्लाईबैक |
|
|
Si |
|
|
30 kHz |
|
|
80 % |
|
|
1.25 mA |
|
|
- 40 C |
|
|
+ 125 C |
|
आउटपुट की संख्या: |
1 आउटपुट |
|
यूनिट वजन: |
81 mg |
VIPER115XSTR की विशेषता
800 V हिमस्खलन-कठोर पावर MOSFET जो अल्ट्रा वाइड VAC इनपुट रेंज को कवर करने की अनुमति देता है
एम्बेडेड HV स्टार्टअप और सेंस-FET
करंट मोड PWM कंट्रोलर
ड्रेन करंट लिमिट प्रोटेक्शन
– 370 mA (VIPER113)
– 480 mA (VIPER114)
– 590 mA (VIPER115)
वाइड सप्लाई वोल्टेज रेंज: 4.5 V से 30 V
सिस्टम इनपुट पावर की खपत को कम किया गया:
– नो-लोड स्थिति में 230 VAC पर 10 mW से कम
– 250 mW लोड के साथ 230 VAC पर 400 mW से कम
झटकेदार स्विचिंग आवृत्ति EMI फ़िल्टर लागत को कम करती है:
– 30 kHz ± 7% (प्रकार X)
– 60 kHz ± 7% (प्रकार L)
– 120kHz ± 7%(प्रकार H)
1.2 V संदर्भ के साथ एम्बेडेड E/A
स्वचालित पुनरारंभ के साथ सुरक्षा: ओवरलोड/शॉर्ट-सर्किट (OLP), लाइन या आउटपुट
OVP, अधिकतम ड्यूटी साइकिल काउंटर, VCC क्लैंप
फ्लक्स-रनवे को रोकने के लिए पल्स-स्किप सुरक्षा
एम्बेडेड थर्मल शटडाउन
बेहतर सिस्टम विश्वसनीयता के लिए अंतर्निहित सॉफ्ट-स्टार्ट
VIPER115XSTR का अनुप्रयोग
घरेलू उपकरणों, घरेलू स्वचालन, औद्योगिक, उपभोक्ता, प्रकाश व्यवस्था के लिए कम बिजली SMPS
कम बिजली एडेप्टर
