उत्पाद विवरण:
|
| भाग संख्या: | AD829ARZ | -3 डीबी बैंडविड्थ: | 120 मेगाहर्ट्ज |
|---|---|---|---|
| परिवर्तन दर: | 230V/µs | वर्तमान पीढ़ी: | 5.3 एमए |
| वर्तमान - आउटपुट / चैनल: | 32 एमए | वोल्टेज - आपूर्ति, एकल/दोहरी (±): | ±4.5V ~18V |

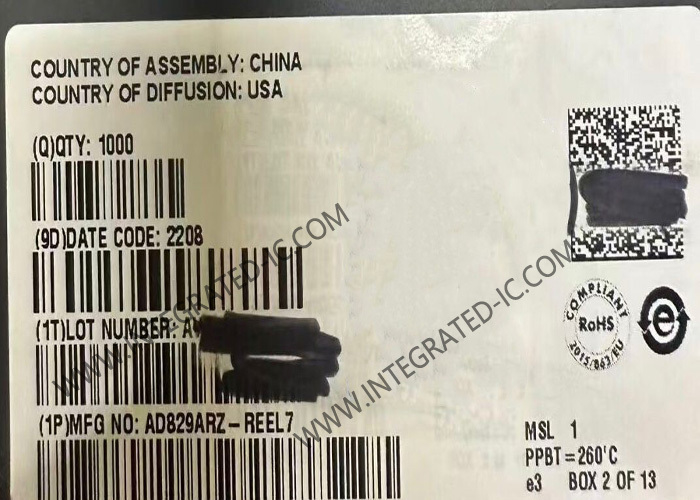

AD829ARZ इंटीग्रेटेड सर्किट चिप ऑपरेशनल एम्पलीफायर SOIC8 लो नॉइज़ वीडियो ऑप एम्प
AD829ARZ का उत्पाद अवलोकन
AD829ARZ एक कम नॉइज़ (1.7 nV/√Hz), हाई स्पीड ऑप एम्प है जिसमें कस्टम क्षतिपूर्ति है जो उपयोगकर्ता को 1 से 20 तक लाभ प्रदान करता है, जबकि >50 मेगाहर्ट्ज बैंडविड्थ बनाए रखता है। 3.58 मेगाहर्ट्ज और 4.43 मेगाहर्ट्ज पर इसका 0.04° विभेदक चरण और 0.02% विभेदक लाभ प्रदर्शन, रिवर्स-टर्मिनेटेड 50 Ω या 75 Ω केबलों को चलाता है, जो इसे पेशेवर वीडियो अनुप्रयोगों के लिए आदर्श रूप से उपयुक्त बनाता है। AD829ARZ अपने 230 V/μs असंशोधित स्लीव रेट और 750 मेगाहर्ट्ज गेन बैंडविड्थ को प्राप्त करता है, जबकि बिजली आपूर्ति से केवल 5 एमए करंट की आवश्यकता होती है।
AD829ARZ का विनिर्देश
| भाग संख्या: | AD829ARZ |
| उत्पाद श्रेणी: | वीडियो एम्पलीफायर |
| 1 चैनल | |
| 750 मेगाहर्ट्ज | |
| 600 मेगाहर्ट्ज | |
| 150 V/us | |
| 7 uA | |
| 1 mV | |
| 36 V | |
| 9 V | |
| - 55 ℃ | |
| + 125 ℃ | |
| एसएमडी/एसएमटी | |
| SOIC-8 | |
| CMRR - कॉमन मोड रिजेक्शन रेशियो: | 100 dB |
| en - इनपुट वोल्टेज नॉइज़ घनत्व: | 1.7 nV/sqrt Hz |
| अधिकतम दोहरी आपूर्ति वोल्टेज: | +/- 18 V |
| न्यूनतम दोहरी आपूर्ति वोल्टेज: | +/- 4.5 V |
| ऑपरेटिंग आपूर्ति वोल्टेज: | 9 V से 36 V |
| Pd - पावर डिसिपेशन: | 900 mW |
| उत्पाद प्रकार: | वीडियो एम्पलीफायर |
| PSRR - पावर सप्लाई रिजेक्शन रेशियो: | 98 dB |
AD829ARZ की विशेषताएं
उच्च गति
120 मेगाहर्ट्ज बैंडविड्थ, लाभ = −1
230 V/μs स्लीव रेट
0.1% तक 90 ns सेटलिंग समय
वीडियो अनुप्रयोगों के लिए आदर्श
0.02% विभेदक लाभ
0.04° विभेदक चरण
कम नॉइज़
1.7 nV/√Hz इनपुट वोल्टेज नॉइज़
1.5 pA/√Hz इनपुट करंट नॉइज़
उत्कृष्ट डीसी परिशुद्धता
1 mV अधिकतम इनपुट ऑफसेट वोल्टेज (तापमान पर)
0.3 μV/°C इनपुट ऑफसेट बहाव
लचीला संचालन
±5 V से ±15 V संचालन के लिए निर्दिष्ट
150 Ω लोड में ±3 V आउटपुट स्विंग
1 से 20 तक लाभ के लिए बाहरी क्षतिपूर्ति
5 एमए आपूर्ति करंट
