उत्पाद विवरण:
|
| भाग संख्या: | LTC3704EMS | आउटपुट प्रकार: | ट्रांजिस्टर चालक |
|---|---|---|---|
| वोल्टेज - आपूर्ति (Vcc/Vdd): | 2.5V ~ 36V | कर्तव्य चक्र (अधिकतम): | 92% |
| फ्रीक्वेंसी - स्विचिंग: | 50 किलोहर्ट्ज़ ~ 1 मेगाहर्ट्ज | परिचालन तापमान: | -40°C ~ 85°C (TA) |

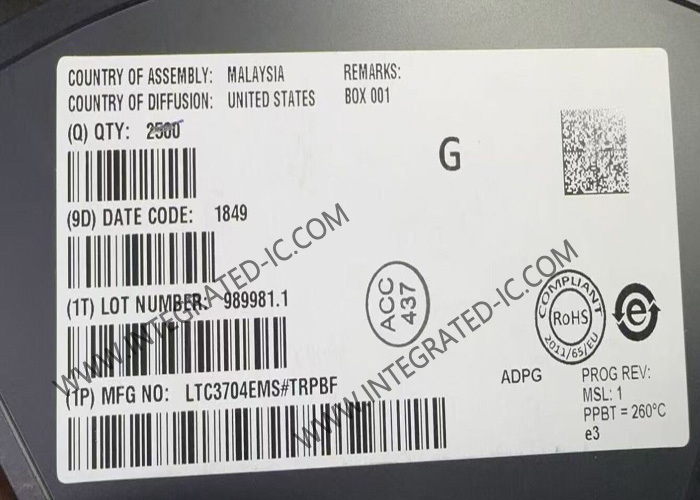

LTC3704EMS इंटीग्रेटेड सर्किट चिप पॉजिटिव से नेगेटिव DC DC कंट्रोलर MSOP10
LTC3704EMS के उत्पाद अवलोकन
LTC3704EMS एक विस्तृत इनपुट रेंज, करंट मोड, पॉजिटिव-टू-नेगेटिव DC/DC कंट्रोलर है जो एक N-चैनल पावर MOSFET को चलाता है और बहुत कम बाहरी घटकों की आवश्यकता होती है। कम से उच्च शक्ति अनुप्रयोगों के लिए अभिप्रेत, यह पावर MOSFET के ऑन-रेजिस्टेंस का उपयोग करके करंट सेंस रेसिस्टर की आवश्यकता को समाप्त करता है, जिससे दक्षता अधिकतम होती है।
LTC3704EMS का विनिर्देश
|
आउटपुट प्रकार
|
ट्रांजिस्टर ड्राइवर
|
|
फ़ंक्शन
|
स्टेप-अप/स्टेप-डाउन
|
|
आउटपुट कॉन्फ़िगरेशन
|
नेगेटिव
|
|
टोपोलॉजी
|
कुक
|
|
आउटपुट की संख्या
|
1
|
|
आउटपुट चरण
|
1
|
|
वोल्टेज - आपूर्ति (Vcc/Vdd)
|
2.5V ~ 36V
|
|
आवृत्ति - स्विचिंग
|
50kHz ~ 1MHz
|
|
ड्यूटी साइकिल (अधिकतम)
|
92%
|
|
सिंक्रोनस रेक्टिफायर
|
नहीं
|
|
क्लॉक सिंक
|
हाँ
|
|
नियंत्रण सुविधाएँ
|
सक्षम करें, आवृत्ति नियंत्रण
|
|
ऑपरेटिंग तापमान
|
-40°C ~ 85°C (TA)
|
|
माउंटिंग प्रकार
|
सतह माउंट
|
|
पैकेज / केस
|
10-TFSOP, 10-MSOP (0.118", 3.00mm चौड़ाई)
|
|
आपूर्तिकर्ता डिवाइस पैकेज
|
10-MSOP
|
LTC3704EMS की विशेषताएं
उच्च दक्षता संचालन (कोई सेंस रेसिस्टर आवश्यक नहीं)
वाइड इनपुट वोल्टेज रेंज: 2.5V से 36V
करंट मोड कंट्रोल उत्कृष्ट क्षणिक प्रतिक्रिया प्रदान करता है
उच्च अधिकतम ड्यूटी साइकिल (Typ 92%)
±1% आंतरिक वोल्टेज संदर्भ
±2% रन पिन थ्रेसहोल्ड 100mV हिस्टैरिसीस के साथ
माइक्रोपावर शटडाउन: IQ = 10µA
प्रोग्रामेबल स्विचिंग आवृत्ति (50kHz से 1MHz) एक बाहरी रेसिस्टर के साथ
1.3 × fOSC तक एक बाहरी घड़ी के लिए सिंक्रनाइज़ करने योग्य
उपयोगकर्ता-नियंत्रित पल्स स्किप या बर्स्ट मोड® ऑपरेशन
आंतरिक 5.2V लो ड्रॉपआउट वोल्टेज रेगुलेटर
उच्च आउटपुट वोल्टेज अनुप्रयोगों (VDS >36V) के लिए एक सेंस रेसिस्टर के साथ संचालित करने में सक्षम
छोटा 10-लीड MSOP पैकेज
LTC3704EMS के अनुप्रयोग
SLIC बिजली आपूर्ति
टेलीकॉम बिजली आपूर्ति
पोर्टेबल इलेक्ट्रॉनिक उपकरण
केबल और DSL मॉडेम
राउटर आपूर्ति
