उत्पाद विवरण:
|
| भाग संख्या: | MKL16Z128VLH4 | मुख्य:: | एआरएम कोर्टेक्स M0+ |
|---|---|---|---|
| कार्यक्रम स्मृति आकार:: | 128 केबी | डेटा बस चौड़ाई:: | 32 बिट |
| एडीसी संकल्प:: | 16 बिट | अधिकतम घड़ी आवृत्ति:: | 48 मेगाहर्ट्ज |

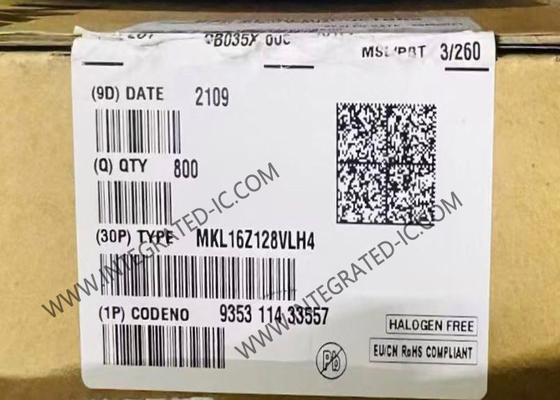

MKL16Z128VLH4 माइक्रो कंट्रोलर MCU किनेटिस मेनस्ट्रीम अल्ट्रा-लो पावर 48MHz ARM Cortex M0+ MCU
MKL16Z128VLH4 का उत्पाद विवरण
MKL16Z128VLH4 एक सामान्य प्रयोजन वाला अल्ट्रा-लो-पावर MCU परिवार है, जो किनेटिस KL0x MCU परिवार में पेश किए गए लोगों से परे अतिरिक्त मेमोरी, संचार और एनालॉग परिधीय विकल्प प्रदान करता है।
MKL16Z128VLH4 MCU किनेटिस K10 MCUs (Arm® Cortex®-M4 पर आधारित) और अन्य सभी किनेटिस KL1x, KL2x, KL3x और KL4x श्रृंखला MCUs के साथ संगत है, जो उच्च प्रदर्शन और सुविधा एकीकरण का मार्ग प्रदान करता है।
MKL16Z128VLH4 का विनिर्देश
|
|
ARM Cortex M0+ |
|
|
128 kB |
|
|
32 बिट |
|
|
16 बिट |
|
|
48 मेगाहर्ट्ज |
|
|
54 I/O |
|
|
16 kB |
|
|
1.71 V |
|
|
3.6 V |
|
|
- 40 C |
|
|
+ 105 C |
|
एनालॉग आपूर्ति वोल्टेज: |
1.71 V से 3.6 V |
|
DAC रिज़ॉल्यूशन: |
12 बिट |
|
डेटा RAM प्रकार: |
SRAM |
|
इंटरफ़ेस प्रकार: |
I2C, I2S, SPI, UART |
|
नमी के प्रति संवेदनशील: |
हाँ |
|
ADC चैनलों की संख्या: |
1 चैनल |
|
टाइमर/काउंटर की संख्या: |
5 टाइमर |
|
यूनिट वजन: |
346.550 मिलीग्राम |
MKL16Z128VLH4 की विशेषता
अल्ट्रा-लो-पावर
अगली पीढ़ी का 32-बिट Arm® Cortex®-M0+ कोर: निकटतम 8/16-बिट आर्किटेक्चर की तुलना में 2x अधिक CoreMark/mA
सिंगल-चक्र फास्ट I/O एक्सेस पोर्ट बिट बैंगिंग और सॉफ़्टवेयर प्रोटोकॉल एमुलेशन की सुविधा प्रदान करता है, जो 8-बिट "लुक एंड फील" को बनाए रखता है
एकाधिक लचीले लो-पावर मोड, जिसमें नया कंप्यूट क्लॉकिंग विकल्प शामिल है जो परिधीय उपकरणों को एक अतुल्यकालिक स्टॉप मोड में रखकर गतिशील शक्ति को कम करता है
LPUART, SPI, I²C, FlexIO, ADC, DAC, LP टाइमर और DMA कोर को जगाए बिना लो-पावर मोड ऑपरेशन का समर्थन करते हैं
मेमोरी
64 बाइट फ्लैश कैश के साथ 256 KB तक फ्लैश, 32 KB RAM तक
RAM और फ्लैश सामग्री तक अनधिकृत पहुंच को रोकने के लिए सुरक्षा सर्किटरी
16 KB ROM और अंतर्निहित बूट लोडर MCU को प्रोग्राम करने के प्रयास को सरल बनाता है और आसान फ्लैश अपग्रेड की अनुमति देता है
प्रदर्शन
Arm® Cortex®-M0+ कोर, पूर्ण वोल्टेज और तापमान रेंज (-40ºC से +105ºC) पर 48 MHz कोर आवृत्ति
परिधीय मॉड्यूल के बेहतर बिट हैंडलिंग के लिए बिट मैनिपुलेशन इंजन
थंब इंस्ट्रक्शन सेट 32-बिट प्रदर्शन के साथ उच्च कोड घनत्व को जोड़ता है
कम CPU लोडिंग और तेज़ सिस्टम थ्रूपुट के साथ परिधीय और मेमोरी सर्विसिंग के लिए 4-चैनल DMA तक
स्वतंत्र-घड़ी COP, विफल-सुरक्षित अनुप्रयोगों के लिए घड़ी तिरछा या कोड रनअवे के खिलाफ सुरक्षा करता है
MKL16Z128VLH4 के अनुप्रयोग
ऑटोमोटिव
हीटिंग वेंटिलेशन और एयर कंडीशनिंग (HVAC)
मोटरसाइकिल इंजन कंट्रोल यूनिट (ECU) और स्मॉल इंजन कंट्रोल
स्मार्ट कार एक्सेस
उपभोक्ता
एयर कंडीशनिंग (AC)
हियरएबल्स
प्रमुख घरेलू उपकरण
रोबोटिक उपकरण
छोटे और मध्यम उपकरण
औद्योगिक
स्वचालित वाहन पहचान
ऑटोमोटिव गैस मीटर
सतत ग्लूकोज निगरानी (CGM)
हीट मीटर
मोशन कंट्रोल और रोबोटिक्स
पावर ग्रिड कनवर्टर
स्मार्ट पावर सॉकेट
स्मार्ट वॉच और रिस्टबैंड
परिवहन टिकटिंग
महत्वपूर्ण संकेत मॉनिटर
पानी का मीटर
