उत्पाद विवरण:
|
| भाग संख्या: | VN5T016AHTR | आउटपुट कॉन्फ़िगरेशन: | उच्च पक्ष |
|---|---|---|---|
| वोल्टेज - भार: | 8V ~ 36V | वर्तमान - आउटपुट (अधिकतम): | 43 ए |
| आरडीएस ऑन (टाइप): | 16mOhm | परिचालन तापमान: | -40 डिग्री सेल्सियस ~ 150 डिग्री सेल्सियस (टीजे) |

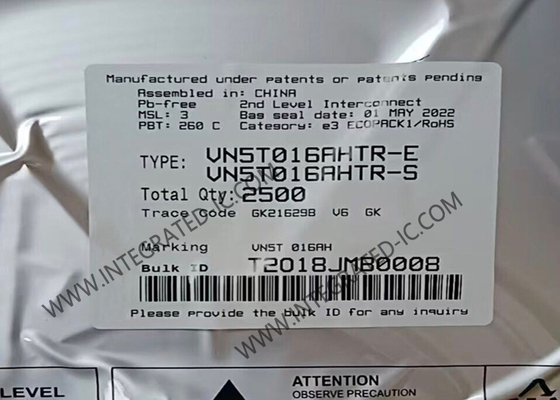

VN5T016AHTR इंटीग्रेटेड सर्किट चिप सिंगल चैनल हाई साइड ड्राइवर TO-252-7 गेट ड्राइवर
VN5T016AHTR का उत्पाद विवरण
VN5T016AHTR STMicroelectronics VIPower तकनीक का उपयोग करके बनाया गया एक उपकरण है, जो एक तरफ जमीन से जुड़े प्रतिरोधक या प्रेरक भार को चलाने के लिए है। सक्रिय VCC पिन वोल्टेज क्लैंप डिवाइस को कम ऊर्जा स्पाइक्स से बचाता है।
VN5T016AHTR एक एनालॉग करंट सेंस को एकीकृत करता है, जो लोड करंट के समानुपाती एक करंट प्रदान करता है।
VN5T016AHTR का विनिर्देश
| भाग संख्या: | VN5T016AHTR |
| MOSFET गेट ड्राइवर | |
| हाई-साइड | |
| एसएमडी/एसएमटी | |
| 1 ड्राइवर | |
| 1 आउटपुट | |
| 5 ए | |
| 8 वी | |
| 36 वी | |
| - 40 ℃ | |
| + 150 ℃ |
VN5T016AHTR की विशेषताएं
सामान्य
– बहुत कम स्टैंडबाय करंट
– 3.0 वी सीएमओएस संगत इनपुट
– अनुकूलित विद्युत चुम्बकीय उत्सर्जन
– बहुत कम विद्युत चुम्बकीय संवेदनशीलता
निदान कार्य
– आनुपातिक लोड करंट सेंस
– विस्तृत रेंज करंट के लिए करंट सेंस परिशुद्धता
– ऑफ-स्टेट ओपन लोड डिटेक्शन
– आउटपुट शॉर्ट टू वीसीसी डिटेक्शन
– ओवरलोड और शॉर्ट टू ग्राउंड लैच-ऑफ
– थर्मल शटडाउन लैच-ऑफ
– बहुत कम करंट सेंस रिसाव
सुरक्षा
– अंडरवॉल्टेज शटडाउन
– ओवरवॉल्टेज क्लैंप
– लोड करंट सीमा
– तेजी से थर्मल ट्रांसिएंट्स का स्व-सीमित होना
– जमीन और वीसीसी के नुकसान से सुरक्षा
– थर्मल शटडाउन
– पावर MOSFET के स्व-स्विच के साथ रिवर्स बैटरी संरक्षित
– इलेक्ट्रोस्टैटिक डिस्चार्ज सुरक्षा
VN5T016AHTR के अनुप्रयोग
सभी प्रकार के प्रतिरोधक, प्रेरक और कैपेसिटिव लोड
स्टॉक में अन्य इलेक्ट्रॉनिक घटक
| भाग संख्या | पैकेज |
| CYW43012TC0KFFBH | 24-VBGA |
| CYBLE-343072-02 | 43-एसएमडी मॉड्यूल |
| CYBT-333047-02 | 24-एसएमडी मॉड्यूल |
| CYBT-333032-02 | 24-एसएमडी मॉड्यूल |
| CYBT-243053-02 | 35-एसएमडी मॉड्यूल |
| CYBT-213043-02 | 35-एसएमडी मॉड्यूल |
| CYW54590RKUBGT | मॉड्यूल |
| CYBT-413055-02 | मॉड्यूल |
| CYBT-413061-02 | मॉड्यूल |
| CYBLE-013025-00 | 31-एसएमडी मॉड्यूल |
| CYBLE-013030-00 | 31-एसएमडी मॉड्यूल |
| CYBLE-333074-02 | 43-एसएमडी मॉड्यूल |
| CYBT-343151-02 | 24-एसएमडी मॉड्यूल |
| CYBT-483056-02 | मॉड्यूल |
| CYBT-423054-02 | मॉड्यूल |
| CYBLE-212006-01 | 30-एसएमडी मॉड्यूल |
| CYBLE-022001-00 | 21-एसएमडी मॉड्यूल |
| CYBLE-416045-02 | 43-एसएमडी मॉड्यूल |
| CYBLE-333073-02 | 45-एसएमडी मॉड्यूल |
| CYBT-343052-02 | 42-एसएमडी मॉड्यूल |
| CYBT-273063-02 | 35-एसएमडी मॉड्यूल |
| CYBT-263064-02 | 37-एसएमडी मॉड्यूल |
| CYBT-263065-02 | 35-एसएमडी मॉड्यूल |
| CYBT-223058-02 | 35-एसएमडी मॉड्यूल |
| CYBT-483062-02 | 34-एसएमडी मॉड्यूल |
| CYBT-423060-02 | 28-एसएमडी मॉड्यूल |
| CYSBSYS-RP01 | 73-एसएमडी मॉड्यूल |
| L76L-M33 | 18-एसएमडी मॉड्यूल |
| L96-M33 | 31-एसएमडी मॉड्यूल |
| L86-M33 | 12-एसएमडी मॉड्यूल |
अक्सर पूछे जाने वाले प्रश्न
प्र. क्या आपके उत्पाद मूल हैं?
ए: हाँ, सभी उत्पाद मूल हैं, नया मूल आयात हमारा उद्देश्य है।
प्र: आपके पास कौन से प्रमाणपत्र हैं?
ए: हम आईएसओ 9001:2015 प्रमाणित कंपनी हैं और ईआरएआई के सदस्य हैं।
प्र: क्या आप छोटी मात्रा के ऑर्डर या नमूने का समर्थन कर सकते हैं? क्या नमूना मुफ्त है?
ए: हाँ, हम नमूना आदेश और छोटे आदेश का समर्थन करते हैं। नमूना लागत आपके आदेश या परियोजना के अनुसार अलग-अलग होती है।
प्र: मेरे ऑर्डर को कैसे शिप करें? क्या यह सुरक्षित है?
ए: हम शिप करने के लिए एक्सप्रेस का उपयोग करते हैं, जैसे डीएचएल, फेडेक्स, यूपीएस, टीएनटी, ईएमएस। हम आपके सुझाए गए फॉरवर्डर का भी उपयोग कर सकते हैं। उत्पाद अच्छी पैकिंग में होंगे और सुरक्षा सुनिश्चित करेंगे और हम आपके ऑर्डर को उत्पाद क्षति के लिए जिम्मेदार हैं।
प्र: लीड टाइम के बारे में क्या?
ए: हम 5 कार्य दिवसों के भीतर स्टॉक भागों को शिप कर सकते हैं। यदि स्टॉक के बिना, तो हम आपके लिए आपके ऑर्डर की मात्रा के आधार पर लीड टाइम की पुष्टि करेंगे।
