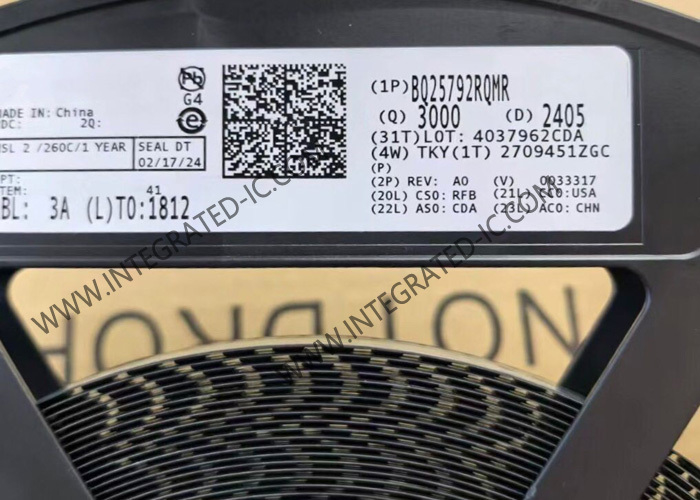

BQ25792RQMR इंटीग्रेटेड सर्किट चिप 5A 1-4 सेल बक बूस्ट बैटरी चार्जर IC

BQ25792RQMR इंटीग्रेटेड सर्किट चिप 5A 1-4 सेल बक बूस्ट बैटरी चार्जर IC

BQ25792RQMR का उत्पाद विवरण

BQ25792RQMR 1-4 सेल लिथियम-आयन बैटरी और लिथियम-पॉलीमर बैटरी के लिए एक पूरी तरह से एकीकृत स्विच-मोड बक-बूस्ट चार्जर है। एकीकरण में 4 स्विचिंग MOSFET (Q1, Q2, Q3, Q4), इनपुट और चार्जिंग करंट सेंसिंग सर्किट, बैटरी FET (QBAT) और बक-बूस्ट कनवर्टर का सभी लूप मुआवजा शामिल है।

BQ25792RQMR का विनिर्देश

BQ25792RQMR की विशेषताएं

उच्च शक्ति घनत्व, 1-4 सेल बैटरी के लिए उच्च एकीकरण बक-बूस्ट चार्जर किसी भी USB PD 3.0 प्रोफाइल का समर्थन करता है
– चार स्विचिंग MOSFET, BATFET को एकीकृत करता है
– इनपुट और चार्जिंग करंट सेंसिंग को एकीकृत करता है
अत्यधिक कुशल
– 750-kHz या 1.5-MHz स्विचिंग फ़्रीक्वेंसी
– 10-mA रिज़ॉल्यूशन के साथ 5-A चार्जिंग करंट
96.5% कुशल: 20V से 3A पर 16-V बैटरी
इनपुट स्रोतों की एक विस्तृत श्रृंखला का समर्थन करता है
– 30-V पूर्ण अधिकतम रेटिंग के साथ 3.6-V से 24-V विस्तृत इनपुट ऑपरेटिंग वोल्टेज रेंज
– 22 V तक इनपुट वोल्टेज डायनेमिक पावर मैनेजमेंट (VINDPM) और 3.3 A तक इनपुट करंट डायनेमिक पावर मैनेजमेंट (IINDPM) के साथ अधिकतम पावर ट्रैकिंग
– USB BC1.2, SDP, CDP, DCP, HVDCP और गैर-मानक एडेप्टर का पता लगाता है
स्रोत चयन के लिए डुअल-इनपुट पावर मक्स कंट्रोलर (वैकल्पिक)
नैरो वोल्टेज DC (NVDC) पावर पाथ मैनेजमेंट
बैटरी से USB पोर्ट को पावर देता है (USB OTG)
– USB-PD PPS का समर्थन करने के लिए 10-mV रिज़ॉल्यूशन के साथ 2.8-V से 22-V OTG आउटपुट वोल्टेज
– 40-mA रिज़ॉल्यूशन के साथ 3.32 A तक OTG आउटपुट करंट विनियमन
इष्टतम सिस्टम प्रदर्शन के लिए लचीला स्वायत्त और I2C मोड
वोल्टेज, करंट और तापमान की निगरानी के लिए एकीकृत 16-बिट ADC
कम बैटरी शांत करंट
– केवल बैटरी संचालन के लिए 21 µA
– चार्जर शटडाउन मोड में 600 nA
उच्च सटीकता
– 2S-4S बैटरी के लिए +0.65% से -0.85% चार्ज वोल्टेज विनियमन
– ±5% चार्ज करंट विनियमन
– ±5% इनपुट करंट विनियमन
पैकेज
– 29-पिन 4 मिमी × 4 मिमी QFN

BQ25792RQMR के अनुप्रयोग
वीडियो डोरबेल, स्मार्ट होम कंट्रोल
डेटा कंसंट्रेटर, रोबोटिक लॉन मूवर, वैक्यूम रोबोट
एसेट ट्रैकिंग, मोबाइल POS
मल्टीपैरामीटर पेशेंट मॉनिटर, इलेक्ट्रोकार्डियोग्राम (ECG), अल्ट्रासाउंड स्मार्ट प्रोब
