उत्पाद विवरण:
|
| भाग संख्या: | टीपीएस561208डीडीसीआर | कार्य: | त्यागपत्र देना |
|---|---|---|---|
| मौजूदा उत्पादन: | 1 क | फ्रीक्वेंसी - स्विचिंग: | 580 किलोहर्ट्ज़ |
| माउंटिंग प्रकार: | सतह माउंट | परिचालन तापमान: | -40 डिग्री सेल्सियस ~ 125 डिग्री सेल्सियस (टीजे) |

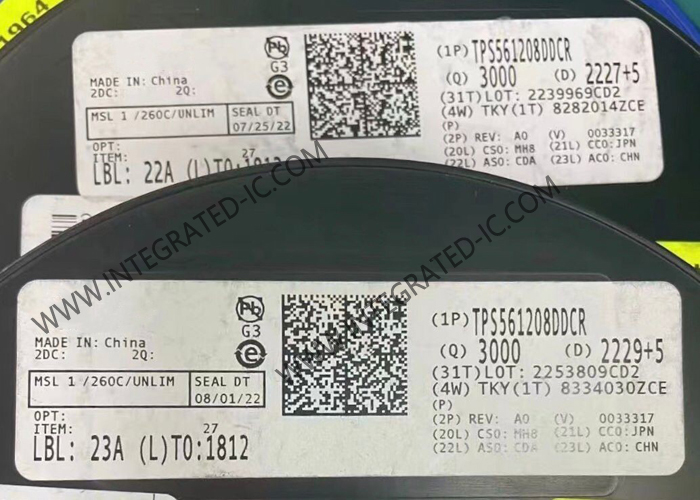

TPS561208DDCR एकीकृत सर्किट चिप सिंक्रोनस स्टेप डाउन कन्वर्टर 1A बक नियामक
TPS561208DDCR का उत्पाद विवरण
टीपीएस561208डीडीसीआर सोट-23 पैकेज में सरल, उपयोग में आसान, 1-ए सिंक्रोनस स्टेप-डाउन कन्वर्टर्स है।TPS561208DDCR को न्यूनतम बाहरी घटक गणना के साथ संचालित करने के लिए अनुकूलित किया गया है और कम स्टैंडबाय वर्तमान प्राप्त करने के लिए भी अनुकूलित किया गया है.
TPS561208DDCR का विनिर्देश
| भाग संख्याः | TPS561208DDCR |
| उत्पाद श्रेणीः | स्विचिंग वोल्टेज रेगुलेटर |
| एसएमडी/एसएमटी | |
| SOT-23-Thin-6 | |
| बक | |
| 760 एमवी से 7 वी तक | |
| 1 ए | |
| 1 आउटपुट | |
| 4.5 वी | |
| 17 वी | |
| 1 एमए | |
| 580 kHz | |
| - 40 °C | |
| + 85 °C | |
| इनपुट वोल्टेजः | 4.5 वी से 17 वी तक |
| ऑपरेटिंग आपूर्ति वर्तमानः | 590 uA |
TPS561208DDCR की विशेषताएं
1A कनवर्टर एकीकृत 140-mΩ और 84-mΩ FETs
तेजी से क्षणिक प्रतिक्रिया के साथ डी-सीएपी2TM मोड नियंत्रण
इनपुट वोल्टेज रेंजः 4.5V से 17V
आउटपुट वोल्टेज रेंजः 0.76V से 7V
पल्स-स्किप मोड (TPS561201) या निरंतर धारा मोड (TPS561208)
580-kHz स्विचिंग आवृत्ति
कम बंद करंट 10 μA से कम
2% फीडबैक वोल्टेज सटीकता (25°C)
पूर्व-पक्षपाती आउटपुट वोल्टेज से प्रारंभ
चक्र-दर-चक्र अतिप्रवाह सीमा
हिचकी मोड ओवर करंट सुरक्षा
गैर-लॉच यूवीपी और टीएसडी सुरक्षा
फिक्स्ड सॉफ्ट स्टार्टः 1.0 एमएस
TPS561208DDCR के अनुप्रयोग
डिजिटल टीवी पावर सप्लाई
उच्च परिभाषा ब्लू-रेTM डिस्क प्लेयर
नेटवर्किंग होम टर्मिनल
डिजिटल सेट-टॉप बॉक्स (एसटीबी)
निगरानी
स्टॉक में अन्य इलेक्ट्रॉनिक घटक
| भाग संख्या | पैकेज |
| TPS6281006QWRWYRQ1 | 9-VFQFN |
| LM5181QNGURQ1 | 8-WDFN |
| LM25011Q1MYX/NOPB | 10-टीएफएसओपी |
| LM25011AQ1MYX/NOPB | 10-टीएफएसओपी |
| TPS57060QDRCRQ1 | 10-VFDFN |
| LMR23630FQDRRRQ1 | 12-WFDFN |
| LMR23630QDRRRQ1 | 12-WFDFN |
| LM2734YQMKX/NOPB | SOT-23-6 |
| LM61435AANQRJRRQ1 | 14-VFQFN |
| LM61435AFSQRJRRQ1 | 14-VFQFN |
| LM5165XQDRCRQ1 | 10-VFDFN |
| LMR23625CFPQDRRRQ1 | 12-WFDFN |
| LM61440AANQRJRRQ1 | 14-VFQFN |
| LM61440AFSQRJRRQ1 | 14-VFQFN |
| LM62440CPPQRJRRQ1 | 14-VFQFN |
| LM62440APPQRJRRQ1 | 14-VFQFN |
| LM62440BPPQRJRRQ1 | 14-VFQFN |
| TPS57160ZQDGQRQ1 | 10-MSOP |
| LM43600AQPWPRQ1 | 16-HTSSOP |
| TPS65268QRHBRQ1 | 32-VFQFN |
| LM61460AFSQRJRRQ1 | 14-VFQFN |
| LM61460AANQRJRRQ1 | 14-VFQFN |
| TPS54262QPWPRQ1 | 20-HTSSOP |
| LM43601AQPWPRQ1 | 16-HTSSOP |
| LM53600AQDSXRQ1 | 10-WFDFN |
| LM53600LQDSXRQ1 | 10-WFDFN |
| LM53600NQDSXRQ1 | 10-WFDFN |
| LM53600MQUDSXRQ1 | 10-WFDFN |
| LM5010AQ0MHX/NOPB | 14-HTSSOP |
| LM5180QNGURQ1 | 8-WDFN |
