उत्पाद विवरण:
|
| भाग संख्या: | UCC5390ECDWVR | न्यूनतम ऑपरेटिंग तापमान:: | - 40 सी |
|---|---|---|---|
| अधिकतम ऑपरेटिंग तापमान:: | + 125 सी | पीडी - पावर अपव्यय:: | 1.04 डब्ल्यू |
| प्रसार विलंब - अधिकतम:: | 100 एनएस | वृद्धि समय:: | 10 एनएस |

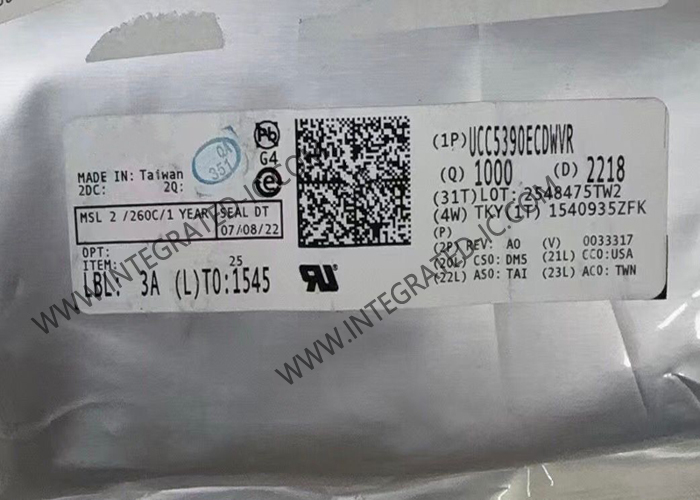

UCC5390ECDWVR एकीकृत सर्किट चिप एकल-चैनल पृथक गेट ड्राइवर SOIC-8
UCC5390ECDWVR का उत्पाद विवरण
UCC5390ECDWVR एक एकल-चैनल, अलग-थलग गेट ड्राइवर है जिसे MOSFETs, IGBTs और SiC MOSFETs को चलाने के लिए डिज़ाइन किया गया है।
UCC5390ECDWVR का विनिर्देश
|
|
- 40 C |
|
|
+ 125 C |
|
|
1.04 W |
|
|
100 एनएस |
|
|
10 एनएस |
|
|
10 एनएस |
|
ड्राइवरों की संख्याः |
1 चालक |
|
आउटपुट की संख्याः |
1 आउटपुट |
|
ऑपरेटिंग आपूर्ति वर्तमानः |
1.67 एमए |
|
आउटपुट करंटः |
10 ए |
|
आउटपुट वोल्टेजः |
13.2 वी से 33 वी तक |
|
आपूर्ति वोल्टेज - अधिकतमः |
15 वी |
|
आपूर्ति वोल्टेज - मिन: |
3 वी |
|
इकाई भारः |
387.100 मिलीग्राम |
UCC5390ECDWVR की विशेषता
विशेषता विकल्प
GND2 (UCC53x0E) के संदर्भ में UVLO
8-पिन डी (4 मिमी रेंगना) और DWV (8.5 मिमी रेंगना) पैकेज
60 एनएस (सामान्य) प्रजनन देरी
100kV/μs न्यूनतम CMTI
अलगाव बाधा जीवन > 40 वर्ष
3V से 15V तक इनपुट आपूर्ति वोल्टेज
33V तक ड्राइवर आपूर्ति वोल्टेज
8V और 12V UVLO विकल्प
इनपुट पिन पर नकारात्मक 5V हैंडलिंग क्षमता
सुरक्षा से संबंधित प्रमाणपत्रः
7000VPK अलगाव DWV (योजनाबद्ध) और 4242VPK अलगाव D DIN V VDE V 0884-11:2017-01 और DIN EN 61010-1 के अनुसार
5000VRMS DWV और 3000VRMS D अलगाव रेटिंग प्रति UL 1577 के लिए 1 मिनट के लिए
GB4943.1-2011 D और DWV के अनुसार CQC प्रमाणन (नियोजित)
सीएमओएस इनपुट
ऑपरेटिंग तापमानः ¥40°C से +125°C
UCC5390ECDWVR का अनुप्रयोग
मोटर ड्राइव
उच्च वोल्टेज डीसी से डीसी कन्वर्टर्स
यूपीएस और पीएसयू
HEV और EV पावर मॉड्यूल
सौर इन्वर्टर
