VIPER318HDTR इंटीग्रेटेड सर्किट चिप ऊर्जा बचत ऑफ-लाइन हाई वोल्टेज कनवर्टर 16-SOIC

VIPER318HDTR इंटीग्रेटेड सर्किट चिप ऊर्जा बचत ऑफ-लाइन हाई वोल्टेज कनवर्टर 16-SOIC
VIPER318HDTR इंटीग्रेटेड सर्किट चिप ऊर्जा बचत ऑफ-लाइन हाई वोल्टेज कनवर्टर 16-SOIC

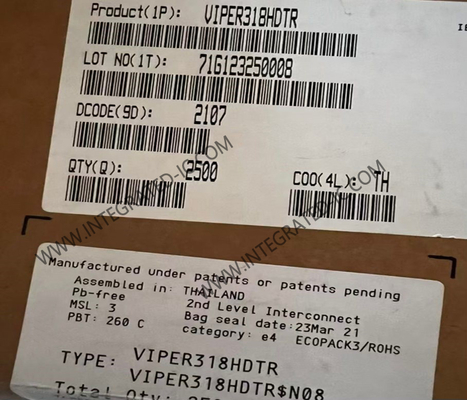

बड़ी छवि :  VIPER318HDTR इंटीग्रेटेड सर्किट चिप ऊर्जा बचत ऑफ-लाइन हाई वोल्टेज कनवर्टर 16-SOIC

उत्पाद विवरण:
उत्पत्ति के प्लेस: सीएन
ब्रांड नाम: Original Factory
प्रमाणन: Lead free / RoHS Compliant
मॉडल संख्या: VIPER318HDTR
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: 10
मूल्य: Contact for Sample
पैकेजिंग विवरण: 16-एसओआईसी
प्रसव के समय: 3-5 कार्यदिवस
भुगतान शर्तें: टी/टी
आपूर्ति की क्षमता: 10000 टुकड़े प्रति दिन

VIPER318HDTR इंटीग्रेटेड सर्किट चिप ऊर्जा बचत ऑफ-लाइन हाई वोल्टेज कनवर्टर 16-SOIC

विवरण
भाग संख्या: VIPER318HDTR वोल्टेज - टूटना: 800 वी
टोपोलॉजी: बूस्ट, बक, बक-बूस्ट, फ्लाईबैक वोल्टेज - स्टार्ट अप: 8 वि
वोल्टेज - आपूर्ति (Vcc/Vdd): 4.5 वी ~ 30 वी फ्रीक्वेंसी - स्विचिंग: 132 किलोहर्ट्ज़

VIPER318HDTR एकीकृत सर्किट चिप ऊर्जा बचत ऑफलाइन उच्च वोल्टेज कनवर्टर 16-SOIC



VIPER318HDTR का उत्पाद विवरण
वीआईपीईआर318एचडीटीआर उपकरण एक उच्च वोल्टेज कनवर्टर है जो स्मार्ट तरीके से पीडब्ल्यूएम करंट-मोड नियंत्रण के साथ 800 वी हिमस्खलन मजबूत शक्ति एमओएसएफईटी को एकीकृत करता है।800 वी टूटने विस्तारित इनपुट वोल्टेज रेंज लागू करने के लिए अनुमति देता है, साथ ही ड्रेन स्न्यबर सर्किट के आकार को कम करने के लिए।आईसी सबसे सख्त ऊर्जा-बचत मानकों को पूरा कर सकता है क्योंकि इसकी खपत बहुत कम है और हल्के भार पर पल्स आवृत्ति मॉड्यूलेशन में काम करता हैओवीपी और यूवीपी पिन पर अलग और सेट करने योग्य हस्तक्षेप सीमाओं के साथ ओवरवोल्टेज और अंडरवोल्टेज सुरक्षा उपलब्ध हैं।यूवीपी भी पूरे एसएमपीएस के लिए एक निष्क्रिय इनपुट के रूप में इस्तेमाल किया जा सकता है, अल्ट्रा-कम अवशिष्ट इनपुट बिजली की खपत के साथ एकीकृत एचवी स्टार्टअप, संवेदी FET,त्रुटि एम्पलीफायर और आवृत्ति जिटटर के साथ ऑसिलेटर एक न्यूनतम घटक संख्या के साथ एक पूर्ण अनुप्रयोग डिजाइन करने की अनुमति देते हैं. फ्लाईबैक, बक और बक बूस्ट टोपोलॉजी समर्थित हैं.



VIPER318HDTR का विनिर्देश

भाग की स्थिति

सक्रिय

आउटपुट अलगाव

अलग-थलग नहीं

आंतरिक स्विच

हाँ

वोल्टेज - टूटना

800 वोल्ट

टोपोलॉजी

बूस्ट, बक, बक-बूस्ट, फ्लाईबैक

वोल्टेज - प्रारंभ करें

8 वी

वोल्टेज - आपूर्ति (Vcc/Vdd)

4.5V ~ 30V

आवृत्ति - स्विचिंग

132kHz

शक्ति (वाट)

1 W

दोष संरक्षण

अतिभार, अतिशक्ति, अतितापमान, अतिभोल्टेज, शॉर्ट सर्किट

नियंत्रण विशेषताएं

नरम शुरुआत

परिचालन तापमान

-40°C ~ 150°C (TJ)



VIPER318HDTR की विशेषता
अल्ट्रा-वाइड वीएसी इनपुट रेंज को कवर करने के लिए 800 वी हिमस्खलन-कठोर शक्ति एमओएसएफईटी
एम्बेडेड एचवी स्टार्टअप और सेंसर एफईटी
वर्तमान मोड पीडब्ल्यूएम नियंत्रक
निकासी धारा सीमा संरक्षण (ओसीपी):
710 mA (VIPER317)
850 mA (VIPER318)
990 mA (VIPER319)
व्यापक आपूर्ति वोल्टेज रेंजः 4.5V से 30V
< 20 mW @ 230 VAC नो लोड में;
< 430 mW @ 230 VAC, 25 0mW आउटपुट लोड
जेटरित स्विचिंग आवृत्ति ईएमआई फिल्टर लागत को कम करती हैः
30 kHz ± 7% (प्रकार X)
60 kHz ± 7% (प्रकार L)
132 kHz ± 7% (प्रकार H)
1.2 वी संदर्भ के साथ एम्बेडेड ई/ए
प्रणाली की विश्वसनीयता में सुधार के लिए अंतर्निहित सॉफ्ट-स्टार्ट
स्वचालित पुनः आरंभ के साथ सुरक्षाः
अतिभार/शॉर्ट सर्किट (OLP)
थर्मल बंद
ओवरवोल्टेज
स्वचालित रीस्टार्ट के बिना सुरक्षाः
प्रवाह से बचने के लिए पल्स-स्किप सुरक्षा
कम वोल्टेज/निष्क्रिय
अधिकतम कार्य चक्र



VIPER318HDTR का अनुप्रयोग
घरेलू उपकरणों के लिए कम शक्ति वाले SMPS, घरेलू स्वचालन, औद्योगिक, उपभोक्ता, प्रकाश व्यवस्था
कम पावर एडाप्टर
