उत्पाद विवरण:
|
| भाग संख्या: | HD3SS215ZXHR | आवेदन: | DisplayPort |
|---|---|---|---|
| स्विच सर्किट: | एसपीडीटी | ऑन-स्टेट प्रतिरोध (अधिकतम): | 14ओम |
| वोल्टेज - आपूर्ति, सिंगल (वी+): | 3V ~ 3.6V | -3 डीबी बैंडविड्थ: | 7GHz |

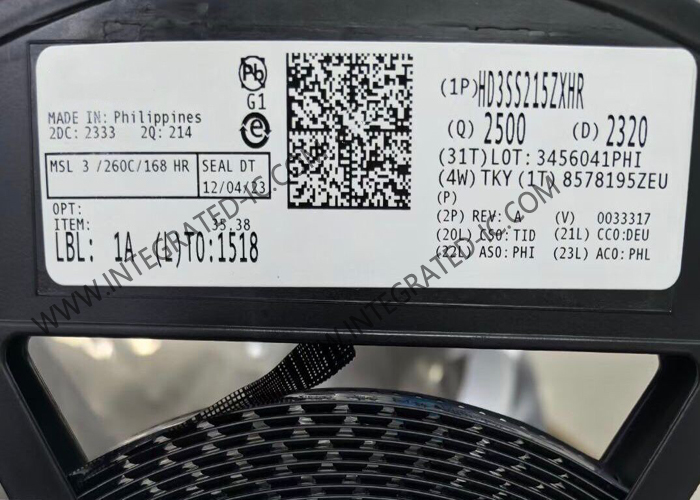

HD3SS215ZXHR इंटीग्रेटेड सर्किट चिप 6Gbps HDMI डिस्प्लेपोर्ट स्विच IC NFBGA50
HD3SS215ZXHR का उत्पाद अवलोकन
HD3SS215ZXHR एक उच्च गति वाला विस्तृत सामान्य मोड निष्क्रिय स्विच है जो डिस्प्लेपोर्ट HBR2 और हाई डेफिनिशन मल्टीमीडिया इंटरफेस (HDMI) अनुप्रयोगों का समर्थन करने में सक्षम है जिसमें 4k2k 60Hz रिफ्रेश दर की आवश्यकता होती है।
HD3SS215ZXHR को दो स्रोतों से एक सिंक या एक स्रोत से दो सिंक का समर्थन करने के लिए कॉन्फ़िगर किया जा सकता है। इन वीडियो मानकों का समर्थन करने के लिए HD3SS215ZXHR HDMI या डिजिटल वीडियो इंटरफेस (DVI) अनुप्रयोगों के लिए डिस्प्ले डेटा चैनल (DDC) और हॉट प्लग डिटेक्ट (HPD) सिग्नल को भी स्विच करता है। यह डिस्प्लेपोर्ट अनुप्रयोगों के लिए सहायक (AUX) और हॉट प्लग डिटेक्ट (HPD) सिग्नल को भी स्विच करता है।
HD3SS215ZXHR द्वारा प्रदान की गई लचीलापन, विस्तृत सामान्य मोड और AC या DC युग्मित लिंक दोनों का समर्थन करके, इसे कई अनुप्रयोगों के लिए आदर्श बनाता है।
HD3SS215ZXHR का विनिर्देश
| भाग संख्या: | HD3SS215ZXHR |
| मल्टीप्लेक्सर्स | |
| एसएमडी/एसएमटी | |
| NFBGA-50 | |
| 1 चैनल | |
| 1 x 2:1 | |
| 3 वी | |
| 3.6 वी | |
| 14 ओम | |
| 2 यूएस | |
| 50 यूएस | |
| 0 ℃ | |
| + 70 ℃ | |
| बैंडविड्थ: | 7 गीगाहर्ट्ज़ |
| ऑपरेटिंग आपूर्ति वोल्टेज: | 3.3 वी |
| उत्पाद प्रकार: | मल्टीप्लेक्सर स्विच आईसी |
HD3SS215ZXHR की विशेषताएं
सामान्य प्रयोजन 2:1/1:2 विभेदक स्विच
डिस्प्लेपोर्ट विद्युत मानक के साथ संगत
HDMI विद्युत मानकों के साथ संगत
2:1 और 1:2 स्विचिंग 6Gbps तक की डेटा दरों का समर्थन करता है
HPD स्विचिंग का समर्थन करता है
AUX और DDC स्विचिंग का समर्थन करता है
7 GHz का विस्तृत –3-dB विभेदक बैंडविड्थ
उत्कृष्ट गतिशील विशेषताएं (3 GHz पर)
– क्रॉसस्टॉक = –35 dB
– अलगाव = –21 dB
– इंसर्शन लॉस = –1.6 dB
– रिटर्न लॉस = –12 dB
– अधिकतम बिट-बिट तिरछा = 5 ps
वीडीडी ऑपरेटिंग रेंज 3.3 वी ±10%
वाणिज्यिक तापमान रेंज: 0°C से 70°C
आउटपुट सक्षम (OE) पिन बिजली बचाने के लिए स्विच को अक्षम करता है
बिजली की खपत:
– सक्रिय < 9 mW विशिष्ट
– स्टैंडबाय < 30 µW अधिकतम (जब OE = L)
HD3SS215ZXHR के अनुप्रयोग
डेस्कटॉप और नोटबुक अनुप्रयोग:
– पीसीआई एक्सप्रेस जेन 1, जेन 2 स्विचिंग
– डीपी स्विचिंग
– HDMI स्विचिंग
– LVDS स्विचिंग
जुड़े हुए परिधीय और प्रिंटर
होम थिएटर और मनोरंजन
टीवी
गेमिंग
प्रो ऑडियो, वीडियो और साइनेज
