उत्पाद विवरण:
|
| भाग संख्या: | टीपीएस55010RTER | कार्य: | स्टेप-अप/स्टेप-डाउन |
|---|---|---|---|
| वोल्टेज - इनपुट: | 2.98V ~ 6V | वोल्टेज - आउटपुट (अधिकतम): | 20 वी |
| फ्रीक्वेंसी - स्विचिंग: | 100 किलोहर्ट्ज़ ~ 2 मेगाहर्ट्ज | परिचालन तापमान: | -40 डिग्री सेल्सियस ~ 150 डिग्री सेल्सियस (टीजे) |

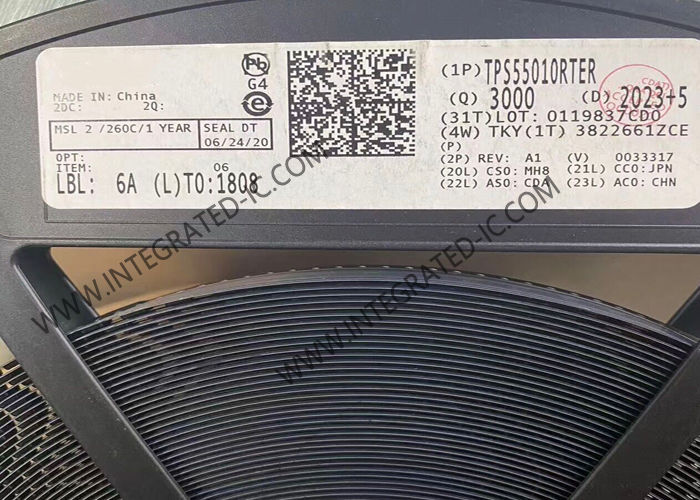

TPS55010RTER एकीकृत सर्किट चिप पृथक डीसी डीसी कनवर्टर WQFN16 ट्रांसफार्मर ड्राइवर
TPS55010RTER का उत्पाद विवरण
TPS55010RTER एक ट्रांसफार्मर ड्राइवर है जिसे 3.3 V या 5 V इनपुट आपूर्ति से RS-485 और RS-232 जैसे अलग-थलग इंटरफेस के लिए पृथक शक्ति प्रदान करने के लिए डिज़ाइन किया गया है।
टीपीएस५५०१०आरटीईआर स्थिर आवृत्ति वर्तमान मोड नियंत्रण और प्राथमिक साइड फीडबैक के साथ आधा ब्रिज पावर स्टेज का उपयोग करता है ताकि 2W तक की शक्ति स्तरों के लिए आउटपुट वोल्टेज को विनियमित किया जा सके।स्विचिंग आवृत्ति 100 kHz से 2000 kHz तक समायोज्य है इसलिए समाधान का आकार, दक्षता और शोर को अनुकूलित किया जा सकता है।
TPS55010RTER का विनिर्देश
| भाग संख्याः | TPS55010RTER |
| उत्पाद श्रेणीः | स्विचिंग वोल्टेज रेगुलेटर |
| एसएमडी/एसएमटी | |
| WQFN-16 | |
| बक, फ्लाईबैक | |
| 3.3 वी से 20 वी तक | |
| 400 एमए | |
| 2 आउटपुट | |
| 2.95 वोल्ट | |
| 6 वी | |
| 2 एमए | |
| 500 kHz | |
| - 40 °C | |
| + 150 °C |
TPS55010RTER की विशेषताएं
अलग-थलग फ्लाई-बैकTM टोपोलॉजी
प्राथमिक पक्ष प्रतिक्रिया
100 kHz से 2000 kHz स्विचिंग आवृत्ति
बाहरी घड़ी के साथ सिंक्रनाइज़ करता है
समायोज्य धीमी शुरुआत
समायोज्य इनपुट वोल्टेज UVLO
खुला नाली दोष आउटपुट
चक्र-दर-चक्र वर्तमान सीमा
थर्मल शटडाउन सुरक्षा
3 मिमी × 3 मिमी 16 पिन QFN पैकेज
TPS55010RTER के अनुप्रयोग
पीएलसी, डेटा अधिग्रहण और माप उपकरण में शोर प्रतिरोध
आरएस-232 और आरएस-485 संचार चैनल
पावर लाइन ड्राइवर, आईएसओ एम्पलीफायर, सेंसर, CAN ट्रांससीवर
आईजीबीटी गेट ड्राइवरों के लिए फ्लोटिंग आपूर्ति
चिकित्सा उपकरणों में सुरक्षा को बढ़ावा देता है
