उत्पाद विवरण:
|
| भाग संख्या: | टीपीएस7बी7702क्यूपीडब्ल्यूपीआरक्यू1 | आउटपुट वोल्टेज:: | 1.5 V से 20 V |
|---|---|---|---|
| आउटपुट करेंट:: | 300 एमए | आउटपुट की संख्या:: | 2 आउटपुट |
| निष्क्रिय करंट:: | 18 यूए | इनपुट वोल्टेज - न्यूनतम:: | 4.5 वी |

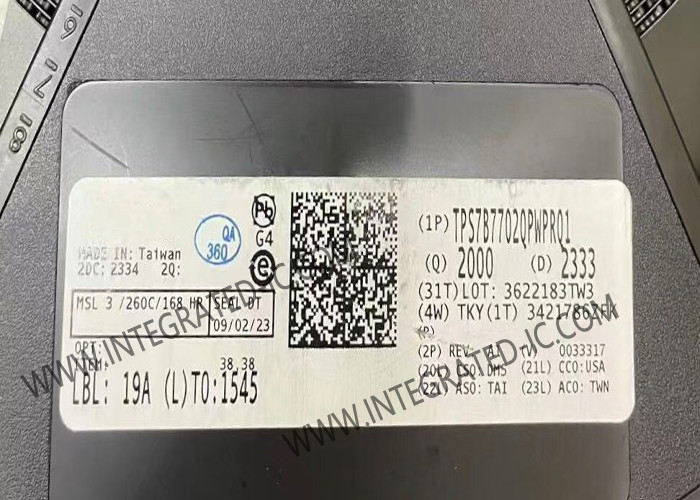

TPS7B7702QPWPRQ1 एकीकृत सर्किट चिप ऑटोमोटिव डबल-चैनल एंटीना एलडीओ वर्तमान सेंसर के साथ
TPS7B7702QPWPRQ1 का उत्पाद विवरण
TPS7B7702QPWPRQ1 उपकरणों में एक एकल और दोहरी, उच्च वोल्टेज कम ड्रॉपआउट नियामक (LDO) के साथ वर्तमान सेंसर है, जिसे 4 से व्यापक इनपुट-वोल्टेज रेंज के साथ काम करने के लिए डिज़ाइन किया गया है।5V से 40V (45-V लोड डंप सुरक्षा)ये उपकरण सक्रिय एंटीना के कम शोर एम्पलीफायरों को 300 एमए प्रति चैनल धारा के साथ एक सहसंयोजक केबल के माध्यम से बिजली प्रदान करते हैं। प्रत्येक चैनल 1 से समायोज्य आउटपुट वोल्टेज भी प्रदान करता है।5 वी से 20 वी तक.
TPS7B7702QPWPRQ1 का विनिर्देश
|
|
1.5 वी से 20 वी तक |
|
|
300 एमए |
|
|
2 आउटपुट |
|
|
सकारात्मक |
|
|
18 uA |
|
|
4.5 वी |
|
|
40 वी |
|
|
73 डीबी |
|
|
समायोज्य |
|
|
- 40 C |
|
|
+ 125 C |
|
|
350 एमवी |
|
आउटपुट वोल्टेज - अधिकतम: |
500 एमवी |
|
पंक्ति नियमावलीः |
10 एमवी |
|
भार विनियमन: |
20 एमवी |
|
नमी के प्रति संवेदनशीलः |
हाँ |
|
ऑपरेटिंग आपूर्ति वर्तमानः |
600 uA |
|
आउटपुट वोल्टेज रेंजः |
1.5 वी से 20 वी तक |
|
इकाई भारः |
130 mg |
TPS7B7702QPWPRQ1 की विशेषता
ऑटोमोबाइल अनुप्रयोगों के लिए योग्य
AEC-Q100 निम्नलिखित परिणामों के साथ योग्यः
उपकरण का तापमान ग्रेड 1: परिवेश के कामकाजी तापमान के दायरे में 40°C से 125°C तक
उपकरण HBM ESD वर्गीकरण 2
उपकरण सीडीएम ईएसडी वर्गीकरण सी4बी
एकल और दो-चैनल एलडीओ वर्तमान सेंसर और समायोज्य वर्तमान-सीमा के साथ
4.5-वोल्ट से 40-वोल्ट व्यापक इनपुट वोल्टेज रेंज, 45-वोल्ट लोड डंप
FB को GND से जोड़ते समय पावर स्विच मोड
1.5V से 20V तक समायोज्य आउटपुट वोल्टेज
300 एमए तक आउटपुट करंट प्रति चैनल
बाहरी प्रतिरोधक के साथ समायोज्य धारा-सीमा
उच्च परिशुद्धता वर्तमान-संवेदक बिना आगे के कैलिब्रेशन के कम धारा पर एंटीना खुली स्थिति का पता लगाने के लिए
उच्च बिजली आपूर्ति अस्वीकृति अनुपातः 100 हर्ट्ज पर विशिष्ट 73 डीबी
एकीकृत रिवर्स-पोलरिटी सुरक्षा, ¥40 वी तक और बाहरी डायोड की आवश्यकता नहीं
500-mV अधिकतम ड्रॉपआउट वोल्टेज 100-mA लोड पर
2.2-μF से 100-μF रेंज में आउटपुट कैपेसिटर के साथ स्थिर (ESR 1 mΩ से 5 Ω)
एकीकृत सुरक्षा और निदान
थर्मल बंद
कम वोल्टेज लॉकआउट (UVLO)
शॉर्ट सर्किट सुरक्षा
रिवर्स बैटरी ध्रुवीयता संरक्षण
रिवर्स करंट संरक्षण
आउटपुट शॉर्ट-टू-बैटरी सुरक्षा
आउटपुट इंडक्टिव लोड क्लैंप
चैनलों और उपकरणों के बीच विद्युत संवेदीकरण
वर्तमान समझ के साथ सभी दोषों को अलग करने की क्षमता
16-पिन HTSSOP पावरपैडTM पैकेज
TPS7B7702QPWPRQ1 के अनुप्रयोग
सूचना मनोरंजन सक्रिय-एंटेना बिजली आपूर्ति
चारो ओर देखने वाले कैमरे की बिजली आपूर्ति
छोटे-वर्तमान अनुप्रयोगों के लिए उच्च-साइड पावर स्विच
