उत्पाद विवरण:
|
| भाग संख्या: | LAN8700C-AEZG | डेटा गति:: | 10 एमबी/एस, 100 एमबी/एस |
|---|---|---|---|
| इंटरफ़ेस प्रकार:: | एमडीआई-एक्स, एमआईआई, आरएमआईआई | आपूर्ति वोल्टेज - न्यूनतम:: | 1.8 वी |
| आपूर्ति वोल्टेज - अधिकतम:: | 3.3 वी | आपूर्ति वर्तमान - अधिकतम:: | 39 मा, 81.6 मा |

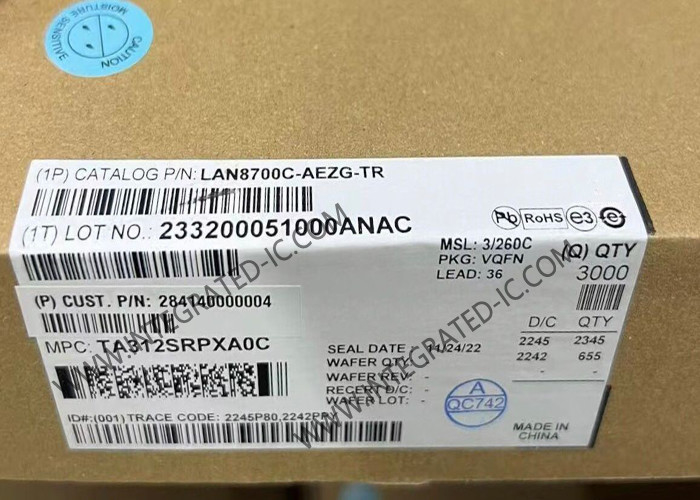

LAN8700C-AEZG ईथरनेट IC 10/100 बेस-टी/टीएक्स ईथरनेट फिजिकल लेयर ट्रांससीवर
LAN8700C-AEZG का उत्पाद विवरण
LAN8700C-AEZG एक कम-पावर औद्योगिक तापमान, परिवर्तनीय I/O वोल्टेज, एनालॉग इंटरफ़ेस IC है जिसमें उच्च-प्रदर्शन एम्बेडेड ईथरनेट अनुप्रयोगों के लिए HP ऑटो-MDIX समर्थन है। LAN8700C-AEZG को एक एकीकृत 3.3V से 1.8V रैखिक नियामक का उपयोग करके एकल 3.3V आपूर्ति पर संचालित करने के लिए कॉन्फ़िगर किया जा सकता है। उन सिस्टम डिज़ाइनों को अनुकूलित करने के लिए रैखिक नियामक को अक्षम करने का एक विकल्प उपलब्ध है जिनमें 1.8V पावर प्लेन उपलब्ध है।
LAN8700C-AEZG का विनिर्देश
|
|
10BASE-T, 100BASE-TX |
|
|
1 ट्रांससीवर |
|
|
10 Mb/s, 100 Mb/s |
|
|
MDI-X, MII, RMII |
|
|
1.8 V |
|
|
3.3 V |
|
|
0 C |
|
|
+ 70 C |
|
ऊंचाई: |
0.95 मिमी |
|
लंबाई: |
6 मिमी |
|
आपूर्ति करंट - अधिकतम: |
39 एमए, 81.6 एमए |
|
चौड़ाई: |
6 मिमी |
|
यूनिट वजन: |
92.600 मिलीग्राम |
LAN8700C-AEZG की विशेषता
सिंगल-चिप ईथरनेट फिजिकल लेयर ट्रांससीवर (PHY)
बाहरी सुरक्षा उपकरणों के बिना ±8kV HBM के ESD सुरक्षा स्तर
EN/IEC61000-4-2 के ESD सुरक्षा स्तर, ±8kV संपर्क मोड, और स्वतंत्र परीक्षण सुविधा के अनुसार एयर डिस्चार्ज मोड के लिए ±15kV
लचीला पावर प्रबंधन आर्किटेक्चर
LVCMOS परिवर्तनीय I/O वोल्टेज रेंज: +1.6V से +3.6V
यदि 1.8V सिस्टम आपूर्ति उपलब्ध है तो नियामक को अक्षम किया जा सकता है
IEEE 802.3ab विनिर्देश के अनुसार HP ऑटो-MDIX करता है
केबल की लंबाई 150 मीटर से अधिक
स्वचालित ध्रुवता सुधार
EIA/JESD 78, क्लास II के अनुसार लैच-अप प्रदर्शन 150mA से अधिक
ऊर्जा का पता लगाने वाला पावर-डाउन मोड
कम करंट खपत पावर-डाउन मोड
10BASE-T में 39mA विशिष्ट और 100BASE-TX मोड में 79mA विशिष्ट
ऑटो-नेगोशिएशन और समानांतर पहचान का समर्थन करता है
मीडिया इंडिपेंडेंट इंटरफ़ेस (MII) और रिड्यूस्ड मीडिया इंडिपेंडेंट इंटरफ़ेस (RMII) का समर्थन करता है
MII पिन 3.6V तक सहिष्णु
IEEE 802.3-2005 अनुरूप रजिस्टर फ़ंक्शन
एकीकृत DSP के साथ अनुकूली इक्वलाइज़र
बेसलाइन वांडर (BLW) सुधार
विक्रेता विशिष्ट रजिस्टर फ़ंक्शन
कम प्रोफ़ाइल 36-पिन QFN RoHS अनुरूप पैकेज (6 x 6 x 0.9 मिमी ऊंचाई)
4 एलईडी स्थिति संकेतक
वाणिज्यिक ऑपरेटिंग तापमान 0° C से 70° C
औद्योगिक ऑपरेटिंग तापमान -40° C से 85° C संस्करण उपलब्ध (LAN8700i)
LAN8700C-AEZG के अनुप्रयोग
सेट-टॉप बॉक्स
नेटवर्क प्रिंटर और सर्वर
मदरबोर्ड पर LAN
10/100 PCMCIA/CardBus अनुप्रयोग
एम्बेडेड दूरसंचार अनुप्रयोग
वीडियो रिकॉर्ड/प्लेबैक सिस्टम
केबल मॉडेम/राउटर
DSL मॉडेम/राउटर
डिजिटल वीडियो रिकॉर्डर
व्यक्तिगत वीडियो रिकॉर्डर
IP और वीडियो फ़ोन
वायरलेस एक्सेस पॉइंट
डिजिटल टेलीविज़न
डिजिटल मीडिया एडेप्टर/सर्वर
POS टर्मिनल
ऑटोमोटिव नेटवर्किंग
गेमिंग कंसोल
सुरक्षा प्रणाली
POE अनुप्रयोग
पहुँच नियंत्रण
