उत्पाद विवरण:
|
| भाग संख्या: | CSD95492QVM | आवृत्ति बदलना:: | 1.25 मेगाहर्ट्ज |
|---|---|---|---|
| कर्तव्य चक्र - अधिकतम:: | 85% | आउटपुट वोल्टेज:: | 5.5 वी |
| आउटपुट करेंट:: | 20 ए | ऑपरेटिंग आपूर्ति वोल्टेज:: | 4.5 वी से 16 वी |
| प्रमुखता देना: | CSD95492QVM,CSD95492QVM इंटीग्रेटेड सर्किट चिप |
||

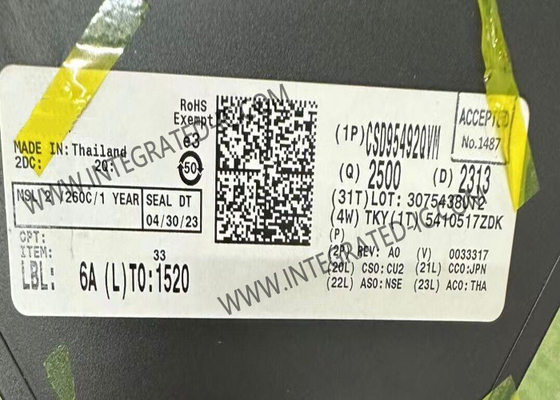

CSD95492QVM एकीकृत सर्किट चिप सिंक्रोनस Buck NexFETTM स्मार्ट पावर स्टेज
CSD95492QVM का उत्पाद विवरण
CSD95492QVM NexFETTM पावर स्टेज एक उच्च शक्ति, उच्च घनत्व सिंक्रोनस बक कन्वर्टर में उपयोग के लिए अत्यधिक अनुकूलित डिजाइन है।यह उत्पाद पावर स्टेज स्विचिंग फ़ंक्शन को पूरा करने के लिए ड्राइवर आईसी और पावर MOSFET को एकीकृत करता हैयह संयोजन एक छोटे से 4 मिमी × 5 मिमी रूपरेखा पैकेज में उच्च-वर्तमान, उच्च-दक्षता और उच्च-गति स्विचिंग क्षमता का उत्पादन करता है।यह प्रणाली के डिजाइन को सरल बनाने और सटीकता में सुधार के लिए सटीक वर्तमान संवेदन और तापमान संवेदन कार्यक्षमता को भी एकीकृत करता हैइसके अतिरिक्त, पीसीबी पदचिह्न को डिजाइन समय को कम करने और समग्र प्रणाली डिजाइन के पूरा होने को सरल बनाने में मदद करने के लिए अनुकूलित किया गया है।
CSD95492QVM का विनिर्देश
|
|
1 आउटपुट |
|
|
1.25 MHz |
|
|
85 प्रतिशत |
|
|
5.5 वी |
|
|
20 ए |
|
|
- 55 सी |
|
|
+ 150 C |
|
नमी के प्रति संवेदनशीलः |
हाँ |
|
ऑपरेटिंग सप्लाई वोल्टेजः |
4.5 वी से 16 वी तक |
|
इकाई भारः |
90.100 मिलीग्राम |
CSD95492QVM की विशेषताएं
20-A निरंतर परिचालन वर्तमान क्षमता
12 ए पर 94% से अधिक प्रणाली दक्षता
उच्च आवृत्ति संचालन (१.२५ मेगाहर्ट्ज तक)
डायोड एमुलेशन फंक्शन
तापमान-मुआवजा द्विदिशात्मक धारा संवेदन
एनालॉग तापमान आउटपुट
दोष निगरानी
3.3-वी और 5-वी पीडब्ल्यूएम सिग्नल संगत
त्रि-राज्य पीडब्ल्यूएम इनपुट
एकीकृत बूटस्ट्रैप स्विच
फायर-थ्रू सुरक्षा के लिए अनुकूलित मृत समय
उच्च घनत्व वाला वीएसओएन 4-मिमी × 5-मिमी पदचिह्न
अल्ट्रा-लो-इंडक्टेंसी पैकेज
प्रणाली अनुकूलित पीसीबी पदचिह्न
RoHS अनुपालन ️ सीसा मुक्त टर्मिनल कोटिंग
हेलोजन मुक्त
CSD95492QVM के अनुप्रयोग
मल्टीफेज सिंक्रोनस बक कन्वर्टर्स
उच्च आवृत्ति अनुप्रयोग
उच्च धारा, कम कर्तव्य चक्र अनुप्रयोग
पीओएल डीसी-डीसी कन्वर्टर्स
मेमोरी और ग्राफिक कार्ड
डेस्कटॉप और सर्वर VR12.x / VR13.x VRM सिंक्रोनस बक कन्वर्टर्स
