उत्पाद विवरण:
|
| भाग संख्या: | ISO7341FCDWR | चैनलों की संख्या: | 4 |
|---|---|---|---|
| प्रौद्योगिकी: | कैपेसिटिव कपलिंग | वोल्टेज - अलगाव: | 3000Vrms |
| आधार - सामग्री दर: | 25 एमबीपीएस | वोल्टेज - आपूर्ति: | 3 वी ~ 5.5 वी |

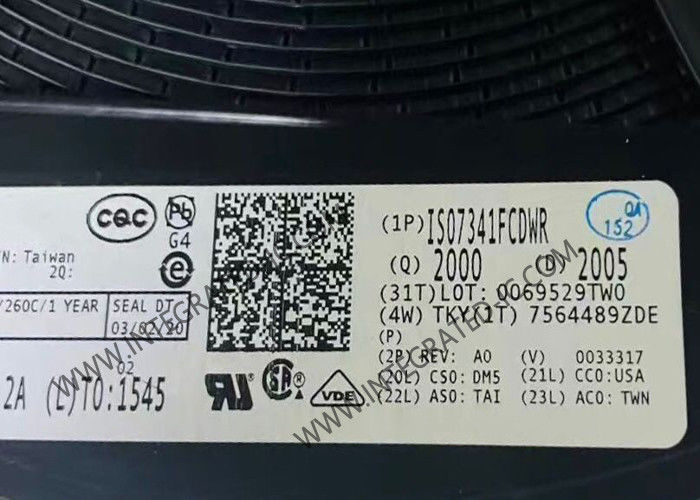

ISO7341FCDWR एकीकृत सर्किट चिप 3000Vrms क्वाड चैनल डिजिटल आइसोलेटर SOIC16
ISO7341FCDWR का उत्पाद विवरण
ISO7341FCDWR 25 एमबीपीएस, कम पावर, क्वाड-चैनल डिजिटल आइसोलेटर है, इसमें चार अलग-अलग चैनल हैं जो सिलिकॉन डाइऑक्साइड (SiO2) इन्सुलेशन बैरियर द्वारा अलग किए गए लॉजिक इनपुट और आउटपुट बफर से बने हैं।
ISO7341FCDWR में तीन आगे और एक पीछे की दिशा के चैनल हैं। इनपुट पावर या सिग्नल हानि के मामले में, डिफ़ॉल्ट आउटपुट प्रत्यय वाले उपकरणों के लिए और प्रत्यय के बिना उपकरणों के लिए है।
ISO7341FCDWR का विनिर्देश
| भाग संख्याः | ISO7341FCDWR |
| उत्पाद श्रेणीः | डिजिटल आइसोलेटर |
| एसएमडी/एसएमटी | |
| एसओआईसी-16 | |
| चौथा चैनल | |
| एक दिशात्मक | |
| 25 एमबी/सेकंड | |
| 3000 Vrms | |
| गैल्वानिक पृथक्करण | |
| 5.5 वी | |
| 3 वी | |
| 5 एमए, 7.8 एमए | |
| 31 एनएस | |
| - 40 °C | |
| + 125 °C | |
| अधिकतम गिरने का समय: | 1.7 ns |
| अधिकतम वृद्धि समयः | 2.1 ns |
| पीडी - शक्ति विसर्जन: | 102 एमडब्ल्यू |
| पल्स चौड़ाई विकृतिः | 4 एनएस |
ISO7341FCDWR की विशेषताएं
सिग्नलिंग दरः 25 एमबीपीएस
इनपुट पर एकीकृत शोर फ़िल्टर
डिफ़ॉल्ट आउटपुट उच्च और निम्न विकल्प
कम बिजली की खपत, 1 एमबीपीएस पर प्रति चैनल विशिष्ट आईसीसीः
ISO7341x: 1.2 mA (5-V आपूर्ति), 0.9 mA (3.3-V आपूर्ति)
कम प्रसार विलंबः 31 ns विशिष्ट (5-V आपूर्ति)
3.3-V और 5-V स्तर अनुवाद
व्यापक तापमान सीमाः ¥40°C से 125°C
70-KV/μs अस्थायी प्रतिरक्षा, विशिष्ट (5-V आपूर्ति)
मजबूत विद्युत चुम्बकीय संगतता (EMC)
प्रणाली स्तर पर ईएसडी, ईएफटी और सर्ज प्रतिरक्षा
कम उत्सर्जन
3.3-वोल्ट और 5-वोल्ट आपूर्ति से काम करता है
चौड़े शरीर वाला SOIC-16 पैकेज
ISO7341FCDWR के अनुप्रयोग
ऑप्टोकॉपलर प्रतिस्थापन मेंः
औद्योगिक फील्डबस
प्रोफ़िबस
मॉडबस
DeviceNet डेटा बसें
सर्वो नियंत्रण इंटरफ़ेस
मोटर नियंत्रण
विद्युत आपूर्ति
बैटरी पैक
