उत्पाद विवरण:
|
| भाग संख्या: | TPS7A8500RGRR | आउटपुट करेंट:: | 4 ए |
|---|---|---|---|
| आउटपुट की संख्या:: | 1 आउटपुट | इनपुट वोल्टेज - न्यूनतम:: | इनपुट वोल्टेज - न्यूनतम: |
| इनपुट वोल्टेज - अधिकतम:: | 6.5 वी | ऑपरेटिंग आपूर्ति वर्तमान:: | 2.8 एमए |

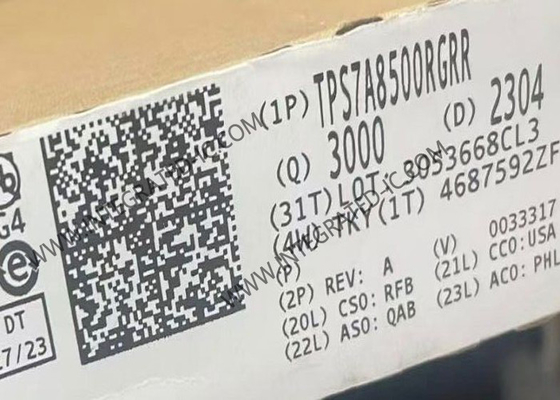

TPS7A8500RGRR इंटीग्रेटेड सर्किट चिप हाई-एक्यूरेसी अल्ट्रा-लो-ड्रॉपआउट वोल्टेज रेगुलेटर विथ पावर गुड
TPS7A8500RGRR का उत्पाद विवरण
TPS7A8500RGRR एक कम-शोर (4.4 µVRMS), कम-ड्रॉपआउट रैखिक नियामक (LDO) है जो केवल 240 mV के अधिकतम ड्रॉपआउट के साथ 4 A का स्रोत देने में सक्षम है। डिवाइस का आउटपुट वोल्टेज पिन-प्रोग्रामेबल 0.8 V से 3.95 V तक है और बाहरी प्रतिरोधक डिवाइडर का उपयोग करके 0.8 V से 5.0 V तक एडजस्टेबल है।
TPS7A8500RGRR का विनिर्देश
|
|
4 A |
|
|
1 आउटपुट |
|
|
पॉजिटिव |
|
|
1.1 V |
|
|
6.5 V |
|
|
एडजस्टेबल |
|
|
- 40 C |
|
|
+ 125 C |
|
|
150 mV |
|
ऊंचाई: |
0.9 mm |
|
लंबाई: |
3.5 mm |
|
नमी के प्रति संवेदनशील: |
हाँ |
|
ऑपरेटिंग आपूर्ति करंट: |
2.8 mA |
|
आउटपुट वोल्टेज रेंज: |
800 mV से 5 V |
|
चौड़ाई: |
3.5 mm |
|
यूनिट वजन: |
130 mg |
TPS7A8500RGRR की विशेषताएं
कम ड्रॉपआउट: 4 A पर 150 mV (typ)
लाइन, लोड और तापमान पर 1% (अधिकतम) सटीकता
आउटपुट वोल्टेज शोर:
0.8-V आउटपुट पर 4.4 µVRMS
5.0-V आउटपुट पर 8.4 µVRMS
इनपुट वोल्टेज रेंज:
BIAS के बिना: 1.4 V से 6.5 V
BIAS के साथ: 1.1 V से 6.5 V
ANY-OUT ऑपरेशन:
आउटपुट वोल्टेज रेंज: 0.8 V से 3.95 V
एडजस्टेबल ऑपरेशन:
आउटपुट वोल्टेज रेंज: 0.8 V से 5.0 V
पावर-सप्लाई रिपल रिजेक्शन:
500 kHz पर 40 dB
उत्कृष्ट लोड क्षणिक प्रतिक्रिया
एडजस्टेबल सॉफ्ट-स्टार्ट इन-रश कंट्रोल
ओपन-ड्रेन पावर-गुड (PG) आउटपुट
47-µF या बड़े सिरेमिक आउटपुट कैपेसिटर के साथ स्थिर
ऑपरेटिंग तापमान रेंज:
–40ºC से +125°C
3.5-मिमी × 3.5-मिमी, 20-पिन VQFN
TPS7A8500RGRR के अनुप्रयोग
डिजिटल लोड: SerDes, FPGA, और DSP
इंस्ट्रुमेंटेशन, मेडिकल और ऑडियो
हाई-स्पीड एनालॉग सर्किट: VCO, ADC, DAC, और LVDS
इमेजिंग: CMOS सेंसर और वीडियो
टेस्ट और माप
