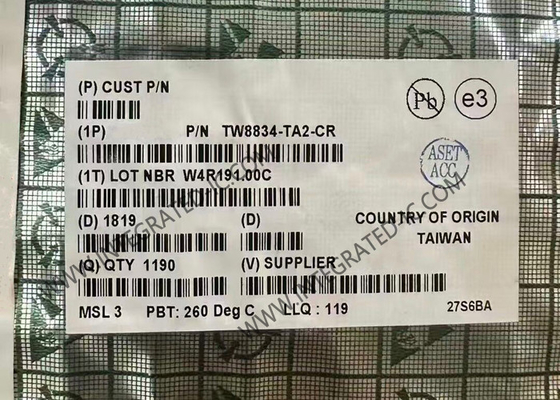

TW8834-TA2-CR इंटीग्रेटेड सर्किट चिप एलसीडी वीडियो प्रोसेसर TQFP100 डिस्प्ले प्रोसेसर

TW8834-TA2-CR इंटीग्रेटेड सर्किट चिप LCD वीडियो प्रोसेसर TQFP100 डिस्प्ले प्रोसेसर​

TW8834-TA2-CR के उत्पाद अवलोकन

TW8834-TA2-CR बिल्ट-इन डिकोडर, LVDS और TTL इनपुट, BT.656 आउटपुट और LVDS पैनल इंटरफेस के साथ LCD वीडियो प्रोसेसर है

TW8834-TA2-CR एक अत्यधिक एकीकृत LCD वीडियो प्रोसेसर है जो एक ही पैकेज में मल्टी-पर्पज LCD डिस्प्ले सिस्टम बनाने के लिए आवश्यक कई प्रमुख विशेषताओं को शामिल करता है।

TW8834-TA2-CR में एक उच्च गुणवत्ता वाला 2D कंघी NTSC/PAL/SECAM वीडियो डिकोडर शामिल है जो सिंगल-एंडेड और डिफरेंशियल CVBS सिग्नल, एक LVDS और TTL डिजिटल इनपुट इंटरफेस, उच्च गुणवत्ता वाला स्केलर और डीइंटरलेसर, एक फ़ॉन्ट OSD इंजन और LVDS, TTL या TCON आउटपुट पैनल इंटरफेस का समर्थन करता है।

TW8834-TA2-CR 1080p तक के इनपुट रिज़ॉल्यूशन का समर्थन कर सकता है और 1366 x 768 तक के रिज़ॉल्यूशन पर LCD पैनल चला सकता है।

TW8834-TA2-CR का विनिर्देश

TW8834-TA2-CR की विशेषताएं

एनालॉग वीडियो डिकोडर
- NTSC (M, 4.43) और PAL (B, D, G, H, I, M, N, N संयोजन), PAL (60), SECAM स्वचालित प्रारूप पहचान के साथ
- 10-बिट ADC और एनालॉग क्लैम्पिंग सर्किट
- CVBS चैनल के लिए पूरी तरह से प्रोग्रामेबल स्टैटिक गेन या ऑटोमैटिक गेन कंट्रोल
- CVBS चैनल के लिए प्रोग्रामेबल व्हाइट पीक कंट्रोल
- NTSC और PAL दोनों इनपुट के लिए उच्च गुणवत्ता वाला अनुकूली 2D कंघी फ़िल्टर
- रंग चरण त्रुटि सुधार के लिए PAL विलंब रेखा
- 2D डायनेमिक पीकिंग/CTI के साथ छवि वृद्धि
- सटीक रंग डिकोडिंग के लिए डिजिटल सबकैरियर PLL
- प्रोग्रामेबल ह्यू, ब्राइटनेस, सैचुरेशन, कंट्रास्ट, शार्पनेस
- चयन योग्य डिफरेंशियल या सिंगल-एंडेड CVBS इनपुट
- VCR - प्लेबैक और कमजोर सिग्नल प्रदर्शन के लिए डिजिटल क्षैतिज PLL और उन्नत सिंक्रनाइज़ेशन प्रोसेसिंग
- मनमाना स्केल डाउन अनुपात के साथ उच्च गुणवत्ता वाला क्षैतिज और ऊर्ध्वाधर फ़िल्टर डाउन स्केलिंग
- 3CH डिफरेंशियल या 6CH सिंगल एंडेड CVBS इनपुट तक
डिजिटल इनपुट समर्थन
- H/VSYNC के साथ BT.656 और 601 वीडियो प्रारूप दोनों का समर्थन करता है
- 1080p रिज़ॉल्यूशन तक RGB 24-बिट इनपुट का समर्थन करता है
- 720p रिज़ॉल्यूशन तक सिंगल चैनल LVDS (ओपन LDI) इनपुट
- बिल्ट-इन प्रोग्रामेबल टाइमिंग कंट्रोलर
- बिल्ट-इन डिथरिंग इंजन के साथ 16.8 मिलियन रंगों तक प्रति पिक्सेल 3, 4, 6 या 8 बिट का समर्थन करता है
- WXGA (1366 x 768) रिज़ॉल्यूशन, 85MHz तक डिजिटल पैनल (TTL) या सिंगल चैनल LVDS पैनल का समर्थन करता है
BT.656 आउटपुट
- स्वतंत्र ITU-R 656 संगत YCbCr(4:2:2) आउटपुट प्रारूप
- डिकोडर, LVDS, DRGB और पोस्ट स्केलिंग पथ से उत्पन्न ITU-R 656 आउटपुट
- 3.3V के साथ अधिकतम 148.5MHz, 1.8V के साथ 74MHz
विविध
- 1.2Mbps तक फास्ट मोड प्लस I2C इंटरफेस का समर्थन करता है
- 3 PWM आउटपुट तक
- GPIO
- 1.8V आंतरिक संचालन
- 1.8V DTV इनपुट समर्थन
- 1.8V/3.3V BT.656 आउटपुट समर्थन
- हार्डवेयर म्यूट पिन
- सिंगल 27MHz क्रिस्टल
- 100 पिन TQFP

TW8834-TA2-CR के अनुप्रयोग
ऑटोमोटिव डिस्प्ले सिस्टम
