उत्पाद विवरण:
|
| भाग संख्या: | LTC3417AEDHC-2 | कार्य: | त्यागपत्र देना |
|---|---|---|---|
| वोल्टेज - आउटपुट (न्यूनतम / निश्चित): | 0.8 वी | वोल्टेज - आउटपुट (अधिकतम): | 5V |
| मौजूदा उत्पादन: | 1ए, 1.5ए | फ्रीक्वेंसी - स्विचिंग: | 1.5 मेगाहर्ट्ज, 600kHz ~ 4MHz |

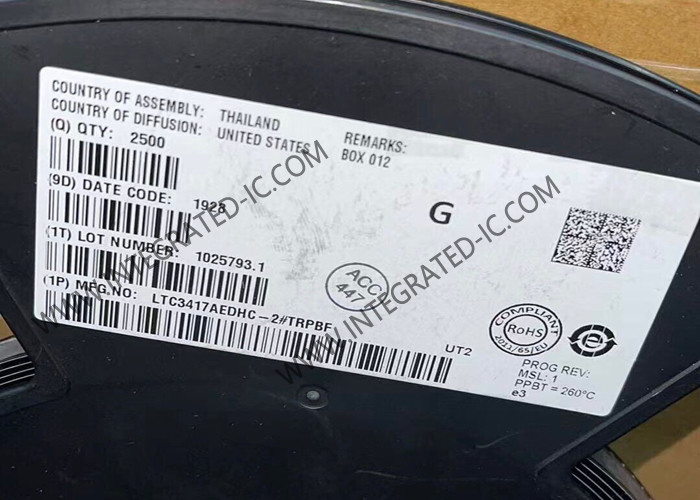

LTC3417AEDHC-2 एकीकृत सर्किट चिप 4MHz सिंक्रोनस स्टेप डाउन डीसी डीसी नियामक
LTC3417AEDHC-2 का उत्पाद विवरण
LTC3417AEDHC-2 एक दोहरी निरंतर आवृत्ति, सिंक्रोनस स्टेप-डाउन डीसी/डीसी कनवर्टर है। मध्यम शक्ति अनुप्रयोगों के लिए अभिप्रेत, LTC3417AEDHC-2 2.25V से 5V तक काम करता है।5V इनपुट वोल्टेज रेंज और एक स्थिर प्रोग्राम स्विचिंग आवृत्ति हैप्रत्येक आउटपुट वोल्टेज 0.8V से 5V तक समायोज्य है। आंतरिक सिंक्रोनस,कम आरडीएस ((ऑन) पावर स्विच बाहरी स्कॉटकी डायोड की आवश्यकता के बिना उच्च दक्षता प्रदान करते हैं.
LTC3417AEDHC-2 का विनिर्देश
| भाग संख्याः | LTC3417AEDHC-2 |
| एसएमडी/एसएमटी | |
| डीएफएन-16 | |
| बक | |
| 800 एमवी से 5 वी तक | |
| 1.5 ए | |
| 2 आउटपुट | |
| 2.25 वी | |
| 5.5 वी | |
| 100 uA | |
| 4 मेगाहर्ट्ज | |
| - 40 °C | |
| + 85 °C | |
| इनपुट वोल्टेजः | 2.25 वी से 5.5 वी तक |
| भार विनियमन: | 0.02 % |
| ऑपरेटिंग आपूर्ति वर्तमानः | 125 uA |
| उत्पाद का प्रकार: | स्विचिंग वोल्टेज रेगुलेटर |
LTC3417AEDHC-2 की विशेषताएं
उच्च दक्षताः 95% तक
1.5A/1A गारंटीकृत न्यूनतम आउटपुट करंट
बाहरी घड़ी के साथ समन्वित
कोई स्कॉटकी डायोड की आवश्यकता नहीं है
प्रोग्राम करने योग्य आवृत्ति संचालनः 1.5MHz या 0.6MHz से 4MHz तक समायोज्य
कम रिपल (<35mVP-P) बर्स्टमोड® ऑपरेशन
आई.क्यू.: नींद में 125μA
कम आरडीएस (ऑन) आंतरिक स्विच
शॉर्ट-सर्किट संरक्षित
वीआईएनः 2.25V से 5.5V
उत्कृष्ट लाइन और लोड क्षणिक प्रतिक्रिया के लिए वर्तमान मोड संचालन
अल्ट्रालो शटडाउन करंटः आईक्यू < 1μA
कम ड्रॉपआउट ऑपरेशनः 100% ड्यूटी साइकिल
शक्ति अच्छा आउटपुट
चरण पिन 1 चैनल के संबंध में चरण संबंध का चयन करता है
व्यक्तिगत रन पिन नियंत्रण के साथ आंतरिक सॉफ्ट-स्टार्ट
LTC3417AEDHC-2 के अनुप्रयोग
जीपीएस/नेविगेशन सिस्टम
ऑटोमोटिव उपकरण
पीसी कार्ड
औद्योगिक विद्युत आपूर्ति
सामान्य प्रयोजन भार का बिंदु डीसी/डीसी
