उत्पाद विवरण:
|
| भाग संख्या: | LMZ14201TZX-ADJ | श्रृंखला: | सरल स्विचर® |
|---|---|---|---|
| प्रकार: | गैर-पृथक पीओएल मॉड्यूल | वर्तमान - आउटपुट (अधिकतम): | 1 क |
| वोल्टेज - आउटपुट 1: | 0.8 ~ 6 वी | परिचालन तापमान: | -40 डिग्री सेल्सियस ~ 125 डिग्री सेल्सियस |

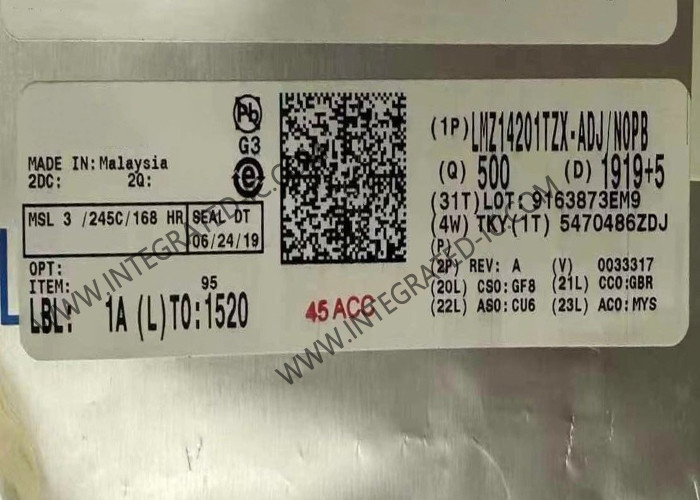

LMZ14201TZX-ADJ एकीकृत सर्किट चिप 1A सरल स्विचर पावर मॉड्यूल TO-PMOD-7
LMZ14201TZX-ADJ का उत्पाद विवरण
LMZ14201TZX-ADJ 6V से 42V, 1A, सिंपल स्विचर® पावर मॉड्यूल है।
LMZ14201TZX-ADJ एक आसान-से-उपयोग स्टेप-डाउन डीसी-डीसी समाधान है जो असाधारण बिजली रूपांतरण दक्षता, लाइन और लोड विनियमन और आउटपुट सटीकता के साथ 1-ए लोड तक ड्राइव कर सकता है।LMZ14201TZX-ADJ एक अभिनव पैकेज में उपलब्ध है जो थर्मल प्रदर्शन को बढ़ाता है और हाथ या मशीन मिलाप की अनुमति देता है.
LMZ14201TZX-ADJ का विनिर्देश
| भाग संख्याः | LMZ14201TZX-ADJ |
| उत्पाद श्रेणीः | स्विचिंग वोल्टेज रेगुलेटर |
| एसएमडी/एसएमटी | |
| TO-PMOD-7 | |
| बक | |
| 800 एमवी से 6 वी तक | |
| 1 ए | |
| 1 आउटपुट | |
| 6 वी | |
| 42 वी | |
| 1 एमए | |
| 1 मेगाहर्ट्ज | |
| - 40 °C | |
| + 125 °C | |
| इनपुट वोल्टेजः | 6 वी से 42 वी तक |
| भार विनियमन: | 1.5 एमवी / ए |
| ऑपरेटिंग आपूर्ति वर्तमानः | 1 एमए |
LMZ14201TZX-ADJ की विशेषताएं
एकीकृत शील्ड इंडक्टर
सरल पीसीबी लेआउट
बाहरी सॉफ्ट-स्टार्ट और प्रेसिजन सक्षम करके लचीला स्टार्ट-अप अनुक्रम
इनरुश करंट और इनपुट यूवीएलओ और आउटपुट शॉर्ट सर्किट जैसे दोषों से सुरक्षा
40°C से 125°C जंक्शन तापमान रेंज
आसान माउंटिंग और निर्माण के लिए एकल उजागर पैड और मानक पिनआउट
एफपीजीए के लिए तेजी से क्षणिक प्रतिक्रिया
कम आउटपुट वोल्टेज रिपल
पिन-टू-पिन संगत परिवारः LMZ1420x (42 V अधिकतम 3 A, 2 A, 1 A)
WEBENCH पावर डिजाइनर के लिए पूरी तरह से सक्षम
विद्युत विनिर्देश
- 6W अधिकतम कुल आउटपुट शक्ति
- 1 ए तक आउटपुट करंट
- इनपुट वोल्टेज रेंज 6 वी से 42 वी तक
- आउटपुट वोल्टेज रेंज 0.8V से 6V तक
- 90% तक की दक्षता
प्रदर्शन लाभ
- थर्मल डेराइटिंग के बिना उच्च परिवेश तापमान पर काम करता है
- उच्च दक्षता प्रणाली गर्मी उत्पादन को कम करती है
- कम विकिरण उत्सर्जन (ईएमआई) EN55022 वर्ग बी मानक के साथ परीक्षण किया गया
- कम बाहरी घटक संख्या
LMZ14201TZX-ADJ के अनुप्रयोग
12 वी और 24 वी इनपुट रेल से लोड के बिंदु रूपांतरण
समय-महत्वपूर्ण परियोजनाएं
अंतरिक्ष सीमित और उच्च थर्मल आवश्यकताओं वाले अनुप्रयोग
नकारात्मक आउटपुट वोल्टेज अनुप्रयोग
