उत्पाद विवरण:
|
| भाग संख्या: | TLE5014P16 | मापने के लिए: | कोण, रैखिक, रोटरी |
|---|---|---|---|
| रोटेशन एंगल - इलेक्ट्रिकल, मैकेनिकल: | 0° ~ 360° | आउटपुट: | पीडब्लूएम |
| वोल्टेज - आपूर्ति: | 4.2 वी ~ 5.5 वी | परिचालन तापमान: | -40 डिग्री सेल्सियस ~ 125 डिग्री सेल्सियस |

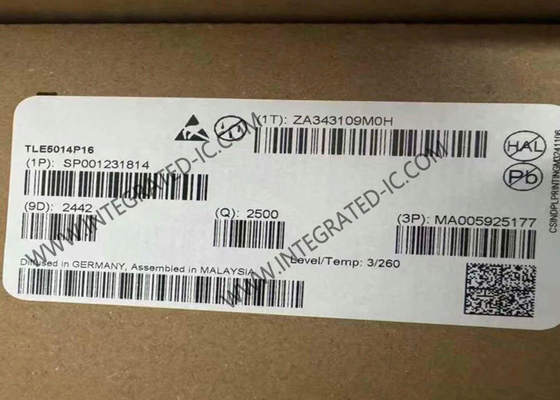

TLE5014P16 सेंसर IC XENSIV चुंबकीय कोण सेंसर PG-TDSO-16 GMR आधारित कोण सेंसर
TLE5014P16 का उत्पाद विवरण
TLE5014P16 XENSIVTM चुंबकीय कोण सेंसर है, उच्चतम कार्यात्मक सुरक्षा ग्रेडिंग, उपयोग करने में आसान है। यह स्टीयरिंग कोण सेंसर पर ध्यान देने के साथ ऑटोमोटिव अनुप्रयोगों में कोणीय स्थिति सेंसर के लिए डिज़ाइन किया गया है।
TLE5014P16 का विनिर्देश
| भाग संख्याः | TLE5014P16 |
| स्थिति सेंसर | |
| 12 एमए | |
| 4.2 वी से 5.5 वी तक | |
| - 40 °C | |
| + 125 °C | |
| एसएमडी/एसएमटी | |
| टीडीएसओ-16 | |
| उत्पाद का प्रकार: | बोर्ड माउंट हॉल प्रभाव / चुंबकीय सेंसर |
| संकल्पः | 12 बिट |
| संवेदनशीलता: | 12 बिट |
TLE5014P16 की विशेषताएं
विशाल चुंबकीय प्रतिरोध (जीएमआर) आधारित सिद्धांत
कोण माप के लिए एकीकृत चुंबकीय क्षेत्र सेंसर
360° कोण माप
उच्च वोल्टेज और रिवर्स पोलरिटी क्षमता
आउटपुट पर पूर्ण कोण मूल्य का 12 बिट प्रतिनिधित्व
अधिकतम 1° कोण त्रुटि जीवनकाल और तापमान सीमा पर
एसपीएफएम > 97% के साथ आंतरिक सुरक्षा तंत्र
इंटरफेसः पीडब्ल्यूएम, एसपीसी, एसईएनटी (एसएई जे 2716-2010 के आधार पर)
प्रणालीगत कोण त्रुटियों (जैसे चुंबकीय सर्किट) के लिए सुधार के लिए 32 बिंदुओं की खोज तालिका
112-बिट ग्राहक आईडी (प्रोग्राम करने योग्य)
ऑटोमोटिव क्वालिफाइड Q100, ग्रेड 1: -40°C से 125°C (एम्बिएंट तापमान)
ईएसडीः वीडीडी और आउटपुट पिन पर 4kV (एचबीएम)
TLE5014P16 के अनुप्रयोग
स्टीयरिंग कोण सेंसर
पेडल की स्थिति
चेसिस
स्मार्ट एक्ट्यूएटर
वाल्व की स्थिति
सुरक्षा से संबंधित पूर्ण घूर्णन स्थिति अनुप्रयोग
ऑटोमोबाइल सेकेंडरी पावर डिस्ट्रीब्यूशन यूनिट
ADAS और स्वायत्त ड्राइविंग के लिए डोमेन नियंत्रक
