उत्पाद विवरण:
|
| भाग संख्या: | IR2304STRPBF | वोल्टेज - आपूर्ति: | 10 वी ~ 20 वी |
|---|---|---|---|
| लॉजिक वोल्टेज - VIL, VIH: | 0.8 वी, 2.3 वी | वर्तमान - पीक आउटपुट (स्रोत, सिंक): | 60mA, 130mA |
| हाई साइड वोल्टेज - मैक्स (बूटस्ट्रैप): | 600 वी | उदय / पतन का समय (टाइप): | 200एनएस, 100एनएस |

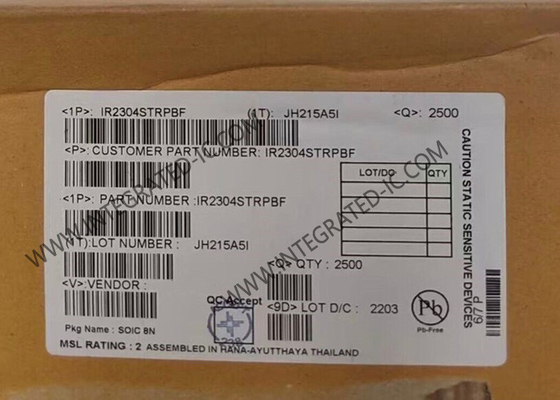

IR2304STRPBF एकीकृत सर्किट चिप आधा ब्रिज गेट ड्राइवर आईसी SOIC8 PMIC चिप
IR2304STRPBF के उत्पाद अवलोकन
IR2304STRPBF एक उच्च वोल्टेज, उच्च गति बिजली MOSFET और स्वतंत्र उच्च और निम्न पक्ष संदर्भित आउटपुट चैनलों के साथ IGBT ड्राइवर है।स्वामित्व वाली एचवीआईसी और लॉक प्रतिरोधी सीएमओएस प्रौद्योगिकियां कठोर मोनोलिथिक निर्माण की अनुमति देती हैं.
IR2304STRPBF का विनिर्देश
| भाग संख्याः | IR2304STRPBF |
| उत्पाद श्रेणीः | गेट ड्राइवर |
| आईजीबीटी, एमओएसएफईटी गेट ड्राइवर | |
| अर्ध-पुल | |
| एसएमडी/एसएमटी | |
| एसओआईसी-8 | |
| 2 चालक | |
| 2 आउटपुट | |
| 130 mA | |
| 10 वी | |
| 20 वी | |
| 300 एनएस | |
| 170 एनएस | |
| - 40 °C | |
| + 125 °C | |
| तर्क प्रकारः | सीएमओएस, टीटीएल |
| अधिकतम बंद होने का देरी का समयः | 50 एनएस |
| अधिकतम चालू होने का विलंब समयः | 50 एनएस |
| पीडी - शक्ति विसर्जन: | 625 एमडब्ल्यू |
| प्रजनन विलंब - अधिकतम: | 330 एनएस |
IR2304STRPBF की विशेषताएं
+600V तक बूटस्ट्रैप ऑपरेशन के लिए डिज़ाइन किया गया फ्लोटिंग चैनल। नकारात्मक क्षणिक वोल्टेज dV/dt प्रतिरोधी
गेट ड्राइव आपूर्ति सीमा 10 से 20V तक
दोनों चैनलों के लिए वोल्टेज लॉकडाउन के तहत
3.3V, 5V और 15V इनपुट लॉजिक इनपुट संगत
क्रॉस-कंडक्शन रोकथाम तर्क
दोनों चैनलों के लिए मेल खाने वाला प्रसार विलंब
बेहतर शोर प्रतिरक्षा के लिए निचले डी / डीटी गेट ड्राइवर
आंतरिक 100ns मृत समय
इनपुट के साथ चरण में आउटपुट
ब्लॉक आरेख IR2304STRPBF से
