उत्पाद विवरण:
|
| भाग संख्या: | MSP430F5172IRSBR | कोर प्रोसेसर: | MSP430 CPUXV2 |
|---|---|---|---|
| कोर आकार: | 16-बिट | गति: | 25 मेगाहर्ट्ज |
| आई/ओ की संख्या: | 31 | कार्यक्रम स्मृति आकार: | 32केबी (32के x 8) |

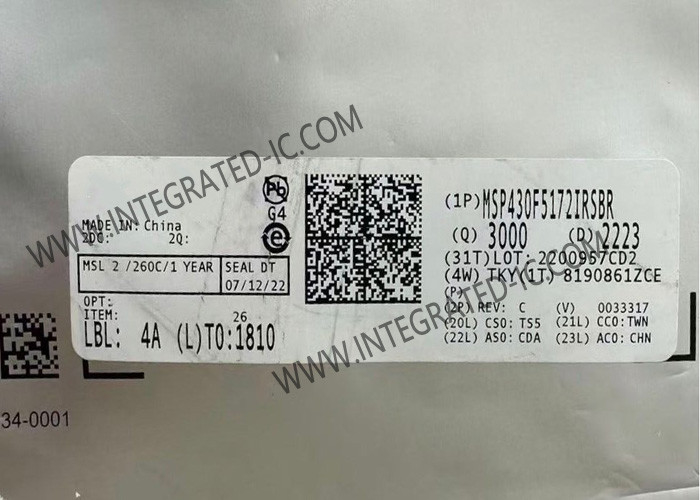

MSP430F5172IRSBR माइक्रोकंट्रोलर MCU 16Bit MCU 25MHz मिश्रित संकेत माइक्रोकंट्रोलर
MSP430F5172IRSBR का उत्पाद विवरण
MSP430F5172IRSBR 16-बिट मिश्रित-संकेत माइक्रोकंट्रोलर हैं, ऑपरेटिंग आवृत्ति 25MHz तक है।
MSP430F5172IRSBR माइक्रोकंट्रोलर में दो 16-बिट उच्च-रिज़ॉल्यूशन टाइमर, दो USCI (USCI_A0 और USCI_B0), 32-बिट हार्डवेयर गुणक, एक उच्च प्रदर्शन 10-बिट ADC, एक ऑन-चिप तुलनाकर्ता,एक 3-चैनल डीएमए, 5-वोल्ट सहिष्णु I/O, और 29 I/O पिन तक।
MSP430F5172IRSBR का विनिर्देश
| भाग संख्याः | MSP430F5172IRSBR |
| उत्पाद श्रेणीः | 16-बिट माइक्रोकंट्रोलर - एमसीयू |
| MSP430 | |
| 32 kB | |
| 2 केबी | |
| WQFN-40 | |
| 25 मेगाहर्ट्ज | |
| 10 बिट | |
| 31 आई/ओ | |
| 1.8 वी | |
| 3.6 वी | |
| एसएमडी/एसएमटी | |
| 16 बिट | |
| - 40 °C | |
| + 85 °C | |
| इंटरफ़ेस प्रकारः | I2C, SPI, USCI |
| एडीसी चैनलों की संख्याः | 8 चैनल |
MSP430F5172IRSBR की विशेषताएं
कम आपूर्ति-वोल्टेज रेंजः 3.6V से 1.8V तक
अल्ट्रा-लो पावर खपत
सक्रिय मोड (एएम): 180 μA/MHz
स्टैंडबाय मोड (LPM3 WDT मोड, 3 V): 1.1μA
बंद मोड (एलपीएम 4 रैम रिटेंशन, 3 वी): 0.9μA
बंद मोड (LPM4.)5, 3 V): 0.25μA
5 माइक्रोन से भी कम समय में स्टैंडबाय मोड से जागें
16-बिट आरआईएससी आर्किटेक्चर, विस्तारित मेमोरी, 40-एनएस निर्देश चक्र समय
लचीली शक्ति प्रबंधन प्रणाली
प्रोग्राम करने योग्य विनियमित कोर आपूर्ति वोल्टेज के साथ पूरी तरह से एकीकृत एलडीओ
आपूर्ति वोल्टेज पर्यवेक्षण, निगरानी, और ब्राउनाउट
एकीकृत घड़ी प्रणाली
आवृत्ति स्थिरता के लिए FLL नियंत्रण लूप
कम शक्ति वाले कम आवृत्ति वाले आंतरिक घड़ी स्रोत (वीएलओ)
कम आवृत्ति वाले आंतरिक संदर्भ स्रोत (REFO)
32 किलोहर्ट्ज क्रिस्टल (XT1)
25 मेगाहर्ट्ज तक के उच्च आवृत्ति क्रिस्टल (XT1)
हार्डवेयर गुणक 32-बिट संचालन का समर्थन करता है
3-चैनल डीएमए
20 एमए तक ड्राइव शक्ति के साथ बारह 5-वी-सहिष्णु डिजिटल पुश/प्लग आई/ओ तक
16-बिट टाइमर टीडी0 तीन कैप्चर/तुलना रजिस्टरों के साथ और उच्च संकल्प मोड का समर्थन (1) 40-पिन क्यूएफएन पैकेज विकल्पों में पूर्ण कार्यक्षमता।
तीन कैप्चर/तुलना रजिस्टर और उच्च संकल्प मोड के समर्थन के साथ 16-बिट टाइमर टीडी1
तीन कैप्चर/तुलना रजिस्टरों के साथ 16-बिट टाइमर TA0
यूनिवर्सल सीरियल कम्युनिकेशन इंटरफेस (यूएससीआई) (1)
USCI_A0 समर्थन करता हैः
यूएआरटी में सुधार से स्वचालित बाउडरेट का पता चलता है
इरडा एन्कोडर और डिकोडर
समकालिक एसपीआई
USCI_B0 समर्थन करता हैः
I2C
समकालिक एसपीआई
10-बिट 200-केपीएस एनालॉग-टू-डिजिटल कन्वर्टर (एडीसी)
आंतरिक संदर्भ
✓ नमूना और रखरखाव
ऑटोस्कैन सुविधा
तापमान सेंसर सहित 8 बाहरी चैनल और 2 आंतरिक चैनल तक (1)
अल्ट्रा-लो-पावर मोड सहित 16-चैनल ऑन-चिप कंपेरेटर तक ((1)
सीरियल ऑनबोर्ड प्रोग्रामिंग, कोई बाहरी प्रोग्रामिंग वोल्टेज की आवश्यकता नहीं
MSP430F5172IRSBR के अनुप्रयोग
एनालॉग और डिजिटल सेंसर सिस्टम
एलईडी प्रकाश व्यवस्था
डिजिटल पावर सप्लाई
मोटर नियंत्रण
रिमोट कंट्रोल
थर्मोस्टैट
