उत्पाद विवरण:
|
| Part Number: | KSZ9031RNXCA | Type: | Transceiver |
|---|---|---|---|
| Protocol: | Ethernet | Number of Drivers/Receivers: | 4/4 |
| Voltage - Supply: | 1.8V, 2.5V, 3.3V | Operating Temperature: | 0°C ~ 70°C |
| प्रमुखता देना: | KSZ9031RNXCA,KSZ9031RNXCA ईथरनेट आईसी,QFN48 गीगाबिट ईथरनेट ट्रांससीवर |
||

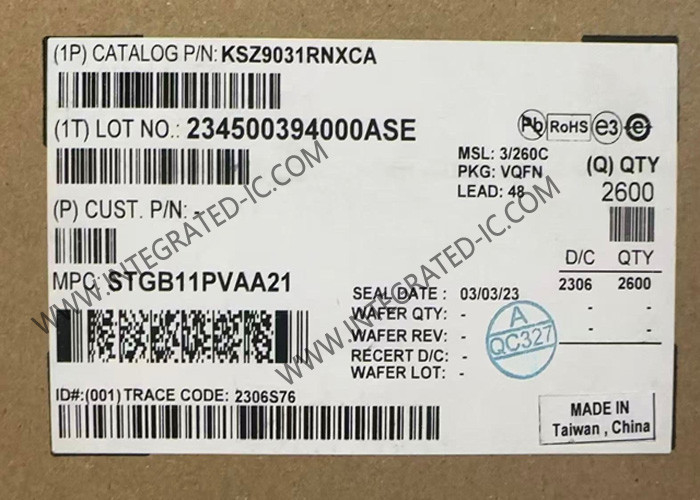

KSZ9031RNXCA ईथरनेट आईसी गीगाबिट ईथरनेट ट्रांससीवर QFN48 ट्रिपल स्पीड ईथरनेट PHYs
KSZ9031RNXCA का उत्पाद विवरण
KSZ9031RNXCA is a completely integrated triple-speed (10BASE-T/100BASE-TX/1000BASE-T) Ethernet physicallayer transceiver for transmission and reception of data on standard CAT-5 unshielded twisted pair (UTP) cable.
KSZ9031RNXCA 10/100/1000 एमबीपीएस पर डेटा ट्रांसफर के लिए गीगाबिट ईथरनेट प्रोसेसर और स्विच में आरजीएमआईआई मैक के लिए प्रत्यक्ष कनेक्शन के लिए रेड्यूस्ड गीगाबिट मीडिया इंडिपेंडेंट इंटरफेस (आरजीएमआईआई) प्रदान करता है।
KSZ9031RNXCA का विनिर्देश
| भाग संख्याः | KSZ9031RNXCA |
| एसएमडी/एसएमटी | |
| QFN-48 | |
| ईथरनेट ट्रांससीवर | |
| 10/1GBASE-T, 100BASE-TX | |
| 1 ट्रांससीवर | |
| 10 एमबी/सेकंड, 100 एमबी/सेकंड, 1 जीबी/सेकंड | |
| RGMII | |
| 1.8 वी | |
| 1.26 वी, 1.89 वी, 2.625 वी, 3.465 वी | |
| 0 °C | |
| + 70 °C |
KSZ9031RNXCA की विशेषताएं
एकल-चिप 10/100/1000 एमबीपीएस ईथरनेट ट्रांससीवर IEEE 802.3 अनुप्रयोगों के लिए उपयुक्त
आरजीएमआईआई टाइमिंग आरजीएमआईआई संस्करण 2 के अनुसार ऑन-चिप देरी का समर्थन करता है।0, बाहरी देरी के लिए प्रोग्रामिंग विकल्पों के साथ और TX और RX समय पथों में समायोजन और सुधार करने के लिए
3.3V/2.5V/1.8V सहिष्णु I/O के साथ RGMII
स्वचालित रूप से उच्चतम लिंक-अप गति (10/100/1000Mbps) और डुप्लेक्स (आधा/पूर्ण) का चयन करने के लिए ऑटो-नीति
अंतर जोड़े के लिए चिप पर समाप्ति प्रतिरोध
एकल 3.3V आपूर्ति ऑपरेशन का समर्थन करने के लिए ऑन-चिप एलडीओ नियंत्रक को कोर के लिए 1.2V उत्पन्न करने के लिए केवल एक बाहरी एफईटी की आवश्यकता होती है
16 KB तक का जंबो फ्रेम समर्थन
125 मेगाहर्ट्ज संदर्भ घड़ी आउटपुट
जब केबल जुड़ा नहीं है तो कम बिजली की खपत के लिए ऊर्जा का पता लगाने के लिए पावर-डाउन मोड
मजबूत कस्टम-पैकेट डिटेक्शन के साथ वेक-ऑन-LAN (WOL) समर्थन
लिंक, गतिविधि और गति के लिए प्रोग्राम करने योग्य एलईडी आउटपुट
आधार रेखा भटकने का सुधार
LinkMD TDR-आधारित केबल निदान दोषपूर्ण तांबा केबलिंग की पहचान करने के लिए
चिप I/O और बोर्ड के बीच दोषों का पता लगाने के लिए पैरामीटरिक NAND ट्री समर्थन
निदान के लिए लूपबैक मोड
ऑपरेशन की सभी गति पर जोड़ी स्वैप का पता लगाने और सही करने के लिए स्वचालित एमडीआई/एमडीआई-एक्स क्रॉसओवर
जोड़ी स्वैप, जोड़ी स्केव और जोड़ी ध्रुवीयता का स्वचालित पता लगाना और सुधार करना
पीएचवाई रजिस्टर विन्यास के लिए एमडीसी/एमडीआईओ प्रबंधन इंटरफ़ेस
पिन विकल्प को बाधित करें
पावर डाउन और पावर सेविंग मोड
48-पिन QFN (7 मिमी × 7 मिमी) पैकेज
KSZ9031RNXCA के अनुप्रयोग
लेजर/नेटवर्क प्रिंटर
नेटवर्क संलग्न भंडारण (एनएएस)
नेटवर्क सर्वर
मदरबोर्ड पर गीगाबिट लैन (GLOM)
ब्रॉडबैंड गेटवे
गीगाबिट सोहो/एसएमबी राउटर
आईपीटीवी
आईपी सेट-टॉप बॉक्स
गेम कंसोल
ट्रिपल प्ले (डेटा, वॉयस, वीडियो) मीडिया सेंटर
औद्योगिक नियंत्रण
ऑटोमोटिव इन-व्हीकल नेटवर्क
