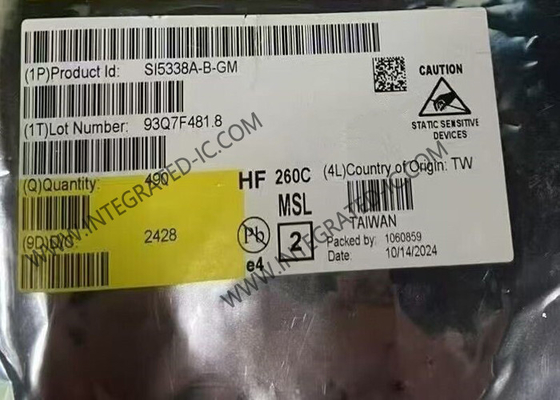

SI5338A-B-GM एकीकृत सर्किट चिप 710MHz कम Jitter घड़ी जनरेटर आईसी QFN24

SI5338A-B-GM एकीकृत सर्किट चिप 710MHz कम Jitter घड़ी जनरेटर आईसी QFN24

Product Description Of SI5338A-B-GM

SI5338A-B-GM एक उच्च-प्रदर्शन, कम-जिटर घड़ी जनरेटर है जो डिवाइस के चार आउटपुट ड्राइवरों में से प्रत्येक पर किसी भी आवृत्ति को संश्लेषित करने में सक्षम है।
SI5338A-B-GM allows generation of four independent clocks with 0 ppm precision. Each output clock is independently configurable to support various signal formats and supply voltages. SI5338A-B-GM 0 पीपीएम सटीकता के साथ चार स्वतंत्र घड़ियों की पीढ़ी की अनुमति देता है। प्रत्येक आउटपुट घड़ी स्वतंत्र रूप से विभिन्न संकेत प्रारूपों और आपूर्ति वोल्टेज का समर्थन करने के लिए कॉन्फ़िगर करने योग्य है।
SI5338A-B-GM provides low-jitter frequency synthesis in a space-saving 4 x 4 mm QFN package. The device is programmable via an I2C/SMBus-compatible serial interface and supports operation from a 1. डिवाइस को I2C/SMBus-compatible सीरियल इंटरफेस के माध्यम से प्रोग्राम किया जा सकता है और यह ऑपरेशन को एक 1 एमबी से 1 एमबी तक समर्थन करता है।8, 2.5, या 3.3 वी कोर आपूर्ति.

Specification Of SI5338A-B-GM

Features Of SI5338A-B-GM

Low power MultiSynthTM technology enables independent, any-frequency synthesis on four differential output drivers. कम शक्ति वाली मल्टीसिंथTM तकनीक चार अंतर आउटपुट ड्राइवरों पर स्वतंत्र, किसी भी आवृत्ति संश्लेषण को सक्षम करती है।
PCIe Gen 1/2/3/4 Common Clock और Gen 3 SRNS अनुपालन
उच्च विन्यस्त आउटपुट ड्राइवरों के साथ चार अंतर आउटपुट, आठ एकल-समाप्त घड़ी आउटपुट, या दोनों का एक संयोजन
0.7 पीएस आरएमएस टाइप का कम चरण jitter
उच्च परिशुद्धता संश्लेषण सभी आउटपुट पर वास्तविक शून्य पीपीएम आवृत्ति सटीकता की अनुमति देता है
लचीला इनपुट संदर्भः
बाहरी क्रिस्टल: 8 से 30 मेगाहर्ट्ज
CMOS इनपुटः 5 से 200 MHz
SSTL/HSTL इनपुटः 5 से 350 MHz
अंतर इनपुटः 5 से 710 MHz
Independently configurable outputs support any frequency or format: स्वतंत्र रूप से विन्यस्त आउटपुट किसी भी आवृत्ति या प्रारूप का समर्थन करते हैंः
LVPECL/LVDS: 0.16 से 710 MHz
एचसीएसएल: 0.16 से 250 मेगाहर्ट्ज
CMOS: 0.16 से 200 MHz
SSTL/HSTL: 0.16 से 350 MHz
स्वतंत्र आउटपुट वोल्टेज प्रति ड्राइवरः 1.5, 1.8, 2.5, या 3.3 V
उत्कृष्ट PSRR के साथ एकल आपूर्ति कोरः 1.8, 2.53.3 वी।
Independent frequency increment/decrement feature enables glitchless frequency adjustments in 1 ppm steps. स्वतंत्र आवृत्ति वृद्धि/घटन सुविधा 1 पीपीएम चरणों में ग्लिचलेस आवृत्ति समायोजन को सक्षम करती है
प्रत्येक आउटपुट ड्राइवर पर स्वतंत्र चरण समायोजन <20 पीएस चरणों की सटीकता के साथ
किसी भी आउटपुट पर अत्यधिक विन्यस्त प्रसार स्पेक्ट्रम (SSC):
5 से 350 मेगाहर्ट्ज तक की कोई भी आवृत्ति
0.5 से 5.0% तक का कोई भी स्प्रेड
33 से 63 kHz तक कोई भी मॉड्यूलेशन दर
External feedback mode allows zero-delay mode. बाहरी प्रतिक्रिया मोड शून्य-विलंब मोड की अनुमति देता है।
लॉस ऑफ लॉक और लॉस ऑफ सिग्नल अलार्म
I2C/SMBus संगत इंटरफ़ेस
उपयोग करने में आसान प्रोग्रामिंग सॉफ्टवेयर
छोटा आकारः 4 x 4 मिमी, 24-QFN
कम शक्तिः 45 एमए कोर आपूर्ति प्रकार
व्यापक तापमान सीमा: ₹40 से +85 °C

SI5338A-B-GM के अनुप्रयोग
ईथरनेट स्विच/राउटर
PCIe Gen1/2/3/4
प्रसारण वीडियो/ऑडियो टाइमिंग
प्रोसेसर और एफपीजीए क्लॉकिंग
किसी भी आवृत्ति घड़ी रूपांतरण
MSAN/DSLAM/PON
फाइबर चैनल, SAN
दूरसंचार लाइन कार्ड
1 GbE और 10 GbE
