उत्पाद विवरण:
|
| Part Number: | ADP2384ACPZN | Output Current:: | 4 A |
|---|---|---|---|
| Number of Outputs:: | 1 Output | Input Voltage - Min:: | 4.5 V |
| Input Voltage - Max:: | 20 V | Quiescent Current:: | 2.9 mA |
| प्रमुखता देना: | ADP2384ACPZN,ADP2384ACPZN Integrated Circuit Chip,Synchronous Step-Down DC-To-DC Regulator |
||

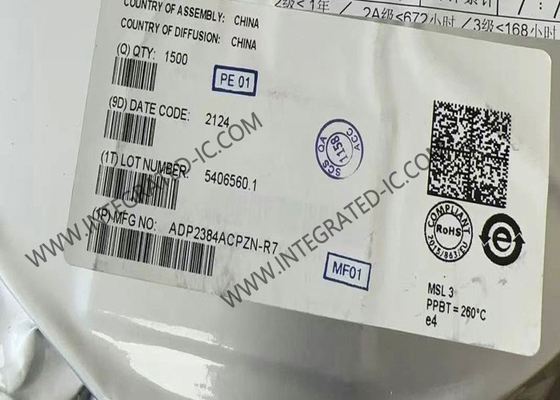

ADP2384ACPZN एकीकृत सर्किट चिप 20V 4A सिंक्रोनस स्टेप-डाउन डीसी-टू-डीसी नियामक
ADP2384ACPZN का उत्पाद विवरण
ADP2384ACPZN एक सिंक्रोनस, स्टेप-डाउन डीसी-टू-डीसी नियामक है जिसमें एक एकीकृत 44 mΩ, हाई-साइड पावर MOSFET और 11.6 mΩ,एक कॉम्पैक्ट 4 मिमी × 4 मिमी LFCSP पैकेज में एक उच्च दक्षता समाधान प्रदान करने के लिए सिंक्रोनस रेक्टिफायर MOSFETयह उपकरण उत्कृष्ट स्थिरता और क्षणिक प्रतिक्रिया के लिए पीक करंट मोड, निरंतर आवृत्ति पल्स-विड्थ मॉड्यूलेशन (पीडब्ल्यूएम) नियंत्रण योजना का उपयोग करता है।ADP2384ACPZN की स्विचिंग आवृत्ति 200 kHz से 1.4 मेगाहर्ट्ज. सिस्टम शोर को कम करने के लिए, सिंक्रनाइज़ेशन फ़ंक्शन स्विचिंग आवृत्ति को बाहरी घड़ी के साथ सिंक्रनाइज़ करने की अनुमति देता है.
ADP2384ACPZN के विनिर्देश
|
|
समायोज्य |
|
|
4 ए |
|
|
1 आउटपुट |
|
|
4.5 वी |
|
|
20 वी |
|
|
2.9 एमए |
|
|
200 kHz से 1.4 MHz तक |
|
|
- 40 C |
|
|
+ 125 C |
|
ऊँचाईः |
0.73 मिमी |
|
लम्बाईः |
4 मिमी |
|
चौड़ाईः |
4 मिमी |
|
इकाई भारः |
51.300 मिलीग्राम |
ADP2384ACPZN की विशेषताएं
इनपुट वोल्टेजः 4.5V से 20V
एकीकृत एमओएसएफईटीः 44 एमओएम/11.6 एमओएम
संदर्भ वोल्टेजः 0.6 V ± 1%
निरंतर आउटपुट करंटः 4 ए
चरण घड़ी के साथ 180 डिग्री के बाहर सिंक्रनाइज़ेशन
बाहरी घड़ी के साथ सिंक्रनाइज़ करता हैः 200 kHz से 1.4 MHz
प्रोग्राम करने योग्य स्विचिंग आवृत्ति:200 kHz से 1.4 MHz तक
सटीकता सक्षम करें और पावर अच्छा
बाहरी मुआवजा
बाहरी समायोज्य विकल्प के साथ आंतरिक नरम प्रारंभ
पूर्व-चार्ज आउटपुट में प्रारंभ
ADP2384ACPZN के अनुप्रयोग
संचार अवसंरचना
नेटवर्क और सर्वर
औद्योगिक और उपकरण
स्वास्थ्य और चिकित्सा
मध्यवर्ती पावर रेल रूपांतरण
DC-to-DC लोड बिंदु अनुप्रयोग
