उत्पाद विवरण:
|
| भाग संख्या: | L99DZ100GPTR | वोल्टेज - आपूर्ति (न्यूनतम): | 6वी |
|---|---|---|---|
| ऑपरेटिंग तापमान - मैक्स: | 150 डिग्री सेल्सियस | ऑपरेटिंग तापमान - मिन: | -40 डिग्री सेल्सियस |
| वोल्टेज - आपूर्ति (अधिकतम): | 28 वी | माउंटिंग प्रकार: | सतह माउंट |

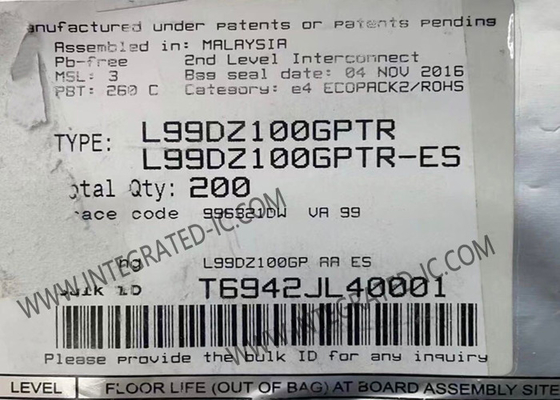

L99DZ100GPTR एकीकृत सर्किट चिप डोर ज़ोन सिस्टम आईसी LQFP64 ऑटोमोटिव डोर मॉड्यूल
L99DZ100GPTR का उत्पाद विवरण
L99DZ100GPTR एक दरवाजा क्षेत्र प्रणाली आईसी है जो विभिन्न स्टैंडबाय मोड सहित उन्नत पावर मैनेजमेंट पावर सप्लाई कार्यक्षमता के साथ इलेक्ट्रॉनिक नियंत्रण मॉड्यूल प्रदान करती है।साथ ही LIN और HS CAN भौतिक संचार परतें.
L99DZ100GPTR का विनिर्देश
| भाग संख्याः | L99DZ100GPTR |
| प्रशंसक/मोटर नियंत्रक/चालक | |
| मोटर वाहन | |
| 7.5 ए | |
| 11 mA | |
| - 40 C | |
| + 175 C | |
| एसएमडी/एसएमटी | |
| LQFP-64 | |
| आपूर्ति वोल्टेज - अधिकतमः | 28 वी |
| आपूर्ति वोल्टेज - मिन: | 6 वी |
L99DZ100GPTR की विशेषताएं
1.5 ए (RON = 500 mΩ) या 0.35 ए (RON = 1600 mΩ) लोड तक के लिए 1 कॉन्फ़िगर करने योग्य उच्च पक्ष ड्राइवर
0.8 A (RON = 800 mΩ) या 0.35 A (RON = 1600 mΩ) लोड के लिए 1 कॉन्फ़िगर करने योग्य उच्च पक्ष ड्राइवर
0.15 A/0.35 A के लिए 3 कॉन्फ़िगर करने योग्य हाई साइड ड्राइवर्स (RON = 2 Ω)
ईसी ग्लास एमओएसएफईटी की आपूर्ति के लिए 0.25 ए/0.5 ए (आरओएन = 2 ओ) के लिए 1 कॉन्फ़िगर करने योग्य उच्च पक्ष ड्राइवर
0.15 A/0.25 A के लिए 4 कॉन्फ़िगर करने योग्य हाई साइड ड्राइवर (RON = 5 Ω)
प्रत्येक स्टैंडअलोन हाई साइड ड्राइवर के लिए आंतरिक 10 बिट पीडब्ल्यूएम टाइमर
सभी एम्बेडेड आउटपुट सुरक्षा और पर्यवेक्षण सुविधाओं के साथ आते हैंः
वर्तमान मॉनिटर (केवल उच्च पक्ष)
️ खुला लोड
️ ओवरकंट्रेंट
थर्मल चेतावनी
थर्मल बंद
एच-ब्रिज कॉन्फ़िगरेशन या दोहरे हाफ-ब्रिज कॉन्फ़िगरेशन में बाहरी MOSFET के लिए पूरी तरह से संरक्षित ड्राइवर
बाहरी उच्च पक्षी MOSFET के लिए पूरी तरह से संरक्षित ड्राइवर
इलेक्ट्रो-क्रोमिक तत्व के लिए नियंत्रण ब्लॉक
माइक्रोकंट्रोलर और परिधीय आपूर्ति के लिए दो 5 वी वोल्टेज नियामक
पावर-ऑन और अंडरवोल्टेज के लिए प्रोग्राम करने योग्य रीसेट जनरेटर
विन्यस्त विंडो वॉचडॉग
LIN 2.2a संगत (SAEJ2602 संगत) ट्रांससीवर
बाह्य एचएस मोस्फेट के गेट को नीचे खींचने के लिए 2 एलएस (आरओएन = 1 ओ) के साथ अलग (अलगाव) विफलता-सुरक्षित ब्लॉक
थर्मल क्लस्टर
आपूर्ति वोल्टेज और आंतरिक तापमान सेंसर का A/D रूपांतरण
एलईडी ड्राइवर आउटपुट के लिए एम्बेडेड और प्रोग्राम करने योग्य वीएस ड्यूटी साइकिल समायोजन
L99DZ100GPTR के अनुप्रयोग
दरवाजे के क्षेत्र के अनुप्रयोग
