उत्पाद विवरण:
|
| भाग संख्या: | INA826AIDR | चैनलों की संख्या:: | 1 चैनल |
|---|---|---|---|
| 3 डीबी बैंडविड्थ:: | 1 मेगाहर्ट्ज | एसआर - कई दर:: | 1 वी/हम |
| सीएमआरआर - सामान्य मोड अस्वीकृति अनुपात:: | 120 डीबी | इब - इनपुट पूर्वाग्रह वर्तमान:: | 65 नं |

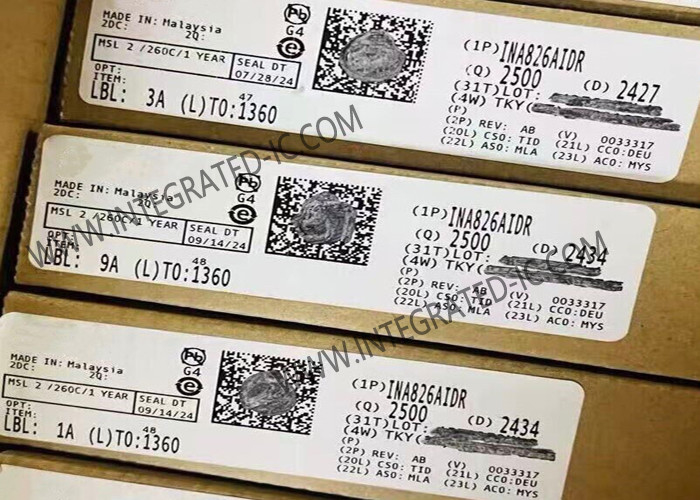

INA826AIDR एकीकृत सर्किट चिप प्रेसिजन 200μA 36V इंस्ट्रूमेंटेशन एम्पलीफायर
INA826AIDR का उत्पाद विवरण
INA826AIDR एक लागत प्रभावी उपकरण एम्पलीफायर है जो बेहद कम बिजली की खपत प्रदान करता है और एक बहुत ही व्यापक एकल-आपूर्ति या दोहरी-आपूर्ति रेंज पर काम करता है।एक एकल बाहरी प्रतिरोधक 1 से 1000 तक किसी भी लाभ सेट करता हैउपकरण केवल 35 पीपीएम/°C (अधिकतम) के कम लाभ बहाव के परिणामस्वरूप, G > 1 पर भी तापमान पर उत्कृष्ट स्थिरता प्रदान करता है।
INA826AIDR के विनिर्देश
|
|
1 चैनल |
|
|
1 मेगाहर्ट्ज |
|
|
1 V/us |
|
|
120 डीबी |
|
|
65 एनए |
|
|
150 यूवी |
|
|
36 वी |
|
|
2.7 वी |
|
|
200 uA |
|
|
- 40 C |
|
|
+ 125 C |
|
बैंडविड्थः |
1 मेगाहर्ट्ज |
|
दोहरी आपूर्ति वोल्टेजः |
2.7 वी से 36 वी तक |
|
en - इनपुट वोल्टेज शोर घनत्वः |
18 nV/sqrt Hz |
|
लाभ त्रुटिः |
0.0005 % |
|
आय/व्यय लाभः |
1 वी/वी से 1000 वी/वी तक |
|
आईओएस - इनपुट ऑफसेट करंटः |
10 एनए |
|
नमी के प्रति संवेदनशीलः |
हाँ |
|
ऑपरेटिंग सप्लाई वोल्टेजः |
2.7 वी से 36 वी तक |
|
आउटपुट वर्तमान प्रति चैनलः |
16 एमए |
|
पीएसआरआर - पावर सप्लाई रिजेक्शन रेशियोः |
100 डीबी |
|
Vcm - सामान्य मोड वोल्टेजः |
+/- 40 वी |
|
इकाई भारः |
540 मिलीग्राम |
INA826AIDR की विशेषताएं
इनपुट कॉमन-मोड रेंज: V ̊ शामिल है
सामान्य मोड अस्वीकृतिः
104 डीबी, मिनट (जी = 10)
100 डीबी, मिनट 5 केएचजेड पर (जी = 10)
विद्युत आपूर्ति से अस्वीकृतिः 100 डीबी, मिनट (जी = 1)
कम ऑफसेट वोल्टेजः 150 μV, अधिकतम
लाभ बहावः 1 पीपीएम/°C (जी = 1), 35 पीपीएम/°C (जी > 1)
शोरः 18 nV/√Hz, G ≥ 100
बैंडविड्थः 1 मेगाहर्ट्ज़ (जी = 1), 60 केएचजेड (जी = 100)
±40 V तक के इनपुट को सुरक्षित किया गया
रेल-टू-रेल आउटपुट
आपूर्ति करंटः 200 μA
आपूर्ति की सीमाः
एकल आपूर्तिः 3V से 36V तक
दोहरी आपूर्तिः ±1.5V से ±18V
निर्दिष्ट तापमान सीमाः
40°C से +125°C तक
पैकेजः 8-पिन वीएसएसओपी, एसओआईसी और डब्ल्यूएसओएन
INA826AIDR के अनुप्रयोग
एनालॉग इनपुट मॉड्यूल
प्रवाह प्रेषक
बैटरी परीक्षण
एलसीडी परीक्षण
इलेक्ट्रोकार्डियोग्राम (ECG)
सर्जिकल उपकरण
प्रक्रिया विश्लेषण (पीएच, गैस, एकाग्रता, बल और आर्द्रता)
सर्किट ब्रेकर (ACB, MCCB, VCB)
