उत्पाद विवरण:
|
| भाग संख्या: | ATSAM3U1CB-CU | कोर प्रोसेसर: | एआरएम® कॉर्टेक्स®-एम 3 |
|---|---|---|---|
| कोर आकार: | 32-बिट सिंगल-कोर | गति: | 96 मेगाहर्ट्ज |
| आई/ओ की संख्या: | 57 | कार्यक्रम स्मृति आकार: | 64केबी (64के x 8) |

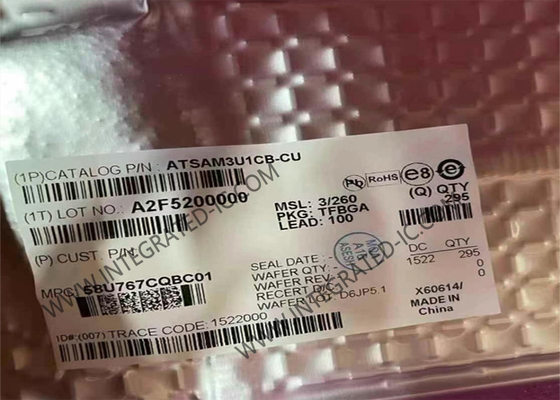

ATSAM3U1CB-CU माइक्रोकंट्रोलर MCU 96MHz ARM कॉर्टेक्स M3 माइक्रोकंट्रोलर 32 बिट MCU
ATSAM3U1CB-CU का उत्पाद विवरण
ATSAM3U1CB-CU उच्च प्रदर्शन 32-बिट ARM Cortex®-M3 RISC प्रोसेसर पर आधारित फ्लैश माइक्रोकंट्रोलर के SAM3U परिवार का सदस्य है।
ATSAM3U1CB-CU 96MHz की अधिकतम गति से काम करता है और इसमें 64KB फ्लैश मेमोरी और 20KB SRAM है।
ATSAM3U1CB-CU परिधीय सेट में एक हाई स्पीड यूएसबी डिवाइस और PHY 480Mbps पर, एसडीआईओ/एसडी/एमएमसी के लिए उच्च गति मल्टीमीडिया कार्ड इंटरफ़ेस, एनएंड फ्लैश का समर्थन करने वाला 16-बिट बाहरी बस इंटरफ़ेस शामिल है,तीन यूएसएआरटी, TWI (I2C), चार SPI, I2S, चार PWM टाइमर, तीन 16-बिट टाइमर, RTC, चार 12-बिट और चार 10-बिट एडीसी।
ATSAM3U1CB-CU का विनिर्देश
| भाग संख्याः | ATSAM3U1CB-CU |
| SAM3U | |
| एसएमडी/एसएमटी | |
| TFBGA-100 | |
| एआरएम कॉर्टेक्स एम3 | |
| ६४ केबी | |
| 32 बिट | |
| 12 बिट | |
| 96 मेगाहर्ट्ज | |
| 57 आई/ओ | |
| 20 kB | |
| 1.62 वी | |
| 1.95 वोल्ट | |
| - 40 C | |
| + 85 C | |
| डेटा ROM का आकारः | 16 केबी |
| आई/ओ वोल्टेजः | 3.3 वी |
| इंटरफ़ेस प्रकारः | 2-वायर, एसपीआई, यूएआरटी |
| एडीसी चैनलों की संख्याः | 8 चैनल |
| टाइमर/काउंटर्स की संख्याः | 3 टाइमर |
| उत्पाद का प्रकार: | एआरएम माइक्रोकंट्रोलर - एमसीयू |
ATSAM3U1CB-CU की विशेषताएं
एआरएम कॉर्टेक्स-एम3 रिवीजन 2.0 96 मेगाहर्ट्ज तक चल रहा है
मेमोरी सुरक्षा इकाई (एमपीयू)
थंब®-2 निर्देश सेट
64 केबाइट डुअल प्लेन एम्बेडेड फ्लैश, 128 बिट वाइड एक्सेस, मेमोरी एक्सेलेरेटर, डुअल बैंक
20 केबाइट एम्बेडेड एसआरएएम
16 केबाइट्स की ROM जिसमें एम्बेडेड बूटलोडर रूटीन (UART, USB) और IAP रूटीन शामिल हैं
स्थिर मेमोरी नियंत्रक (एसएमसी): एसआरएएम, एनओआर, एनएएनडी समर्थन। 4 केबाइट्स रैम बफर और ईसीसी के साथ एनएएनडी फ्लैश नियंत्रक
बाहरी बस इंटरफ़ेस - 8 या 16 बिट्स, 4 चिप चयन, 24-बिट पता
एकल-आपूर्ति संचालन के लिए एम्बेडेड वोल्टेज नियामक
सुरक्षित रीसेट के लिए POR, BOD और Watchdog
क्वार्ट्ज या अनुनाद ऑसिलेटरः आरटीसी या उपकरण घड़ी के लिए 3 से 20 मेगाहर्ट्ज मुख्य और वैकल्पिक कम शक्ति 32.768 kHz
उच्च परिशुद्धता 8/12 मेगाहर्ट्ज कारखाने ट्रिम आंतरिक आरसी ऑसिलेटर के साथ 4 मेगाहर्ट्ज डिफ़ॉल्ट आवृत्ति तेजी से डिवाइस स्टार्टअप के लिए
धीमी घड़ी कम शक्ति मोड में डिवाइस घड़ी के लिए स्थायी घड़ी के रूप में आंतरिक आरसी थरथरानवाला
डिवाइस घड़ी के लिए एक PLL और USB 2.0 हाई स्पीड डिवाइस के लिए एक समर्पित PLL
17 परिधीय डीएमए नियंत्रक (पीडीसी) चैनल और 4 चैनल केंद्रीय डीएमए
RTC, RTT और GPBR के साथ बैकअप मोड में स्लीप, वेट और बैकअप मोड, 1.65 μA तक
100 सीसा वाला LQFP 14 × 14 मिमी, पिच 0.5 मिमी
100 गेंद TFBGA ️ 9 × 9 mm, पिच 0.8 mm
औद्योगिक (-40°C से +85°C)
यूएसबी 2.0 डिवाइसः 480 एमबीपीएस, 4-केबाइट एफआईएफओ, 7 द्विदिशात्मक एंडपॉइंट तक, समर्पित डीएमए
