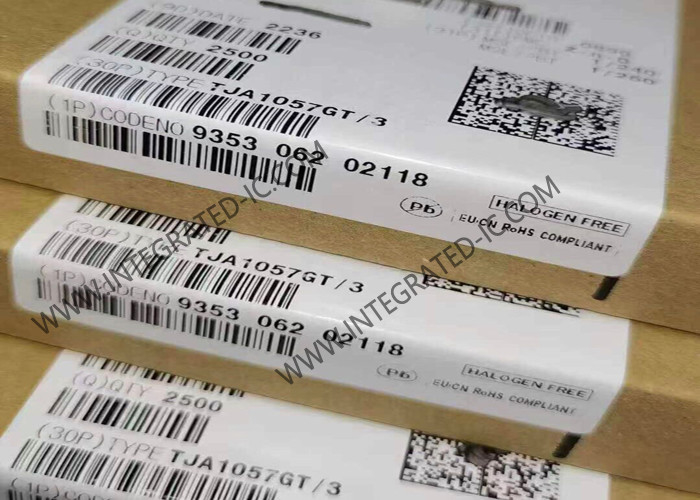

TJA1057GT एकीकृत सर्किट चिप उच्च गति CAN ट्रांससीवर SOIC-8 पैकेज

TJA1057GT एकीकृत सर्किट चिप उच्च गति CAN ट्रांससीवर SOIC-8 पैकेज

TJA1057GT का उत्पाद विवरण
TJA1057GT उच्च गति वाले CAN ट्रांससीवरों के Mantis परिवार का हिस्सा है। यह एक नियंत्रक क्षेत्र नेटवर्क (CAN) प्रोटोकॉल नियंत्रक और भौतिक दो-वायर CAN बस के बीच एक इंटरफ़ेस प्रदान करता है।ट्रांससीवर ऑटोमोटिव उद्योग में उच्च गति CAN अनुप्रयोगों के लिए डिज़ाइन किया गया है, एक CAN प्रोटोकॉल नियंत्रक के साथ एक माइक्रोकंट्रोलर के लिए अंतर प्रसारण और प्राप्त करने की क्षमता प्रदान करता है।

TJA1057GT 12 V ऑटोमोटिव अनुप्रयोगों के लिए अनुकूलित एक सुविधा सेट प्रदान करता है, जिसमें NXP से पहली और दूसरी पीढ़ी के CAN ट्रांससीवरों पर महत्वपूर्ण सुधार होते हैं, जैसे कि TJA1050,और उत्कृष्ट विद्युत चुम्बकीय संगतता (ईएमसी) प्रदर्शन.

TJA1057GT भी आपूर्ति वोल्टेज बंद है जब CAN बस के लिए आदर्श निष्क्रिय व्यवहार प्रदर्शित करता है।

TJA1057GT का विनिर्देश

TJA1057GT की विशेषताएं
पूरी तरह से आईएसओ 11898-2:2016, SAE J2284-1 से SAE J2284-5 और SAE J1939-14 के अनुरूप
12 वोल्ट ऑटोमोटिव सिस्टम में उपयोग के लिए अनुकूलित
प्रस्तावित ईएमसी मानकों IEC 62228-3 और SAE J2962-2 के अनुसार कम विद्युत चुम्बकीय उत्सर्जन (EME) और उच्च विद्युत चुम्बकीय प्रतिरक्षा (EMI)
एईसी-क्यू100 योग्य
गहरे हरे रंग का उत्पाद (हेलोजन मुक्त और खतरनाक पदार्थों के प्रतिबंध (RoHS) के अनुरूप)
TJA1057B और TJA1057C वेरिएंट पर कम प्रसार देरी बड़े नेटवर्क टोपोलॉजी का समर्थन करती है
VIO पिन वाले वेरिएंट 3.3 V से 5 V माइक्रोकंट्रोलर के साथ सीधे इंटरफेस की अनुमति देते हैं।बशर्ते कि माइक्रोकंट्रोलर के आई/ओ 5 वी सहिष्णु हों.
सभी आपूर्ति स्थितियों में अनुमानित कार्यात्मक व्यवहार
ट्रांससीवर जब पावर नहीं दिया जाता है (शून्य भार) तो बस से अलग हो जाता है
प्रेषित डेटा (TXD) प्रमुख टाइम-आउट फ़ंक्शन
टीएक्सडी और एस इनपुट पिन का आंतरिक पूर्वाग्रह
बस पिन्स पर उच्च ईएसडी हैंडलिंग क्षमता (8 केवी आईईसी और एचबीएम)
ऑटोमोबाइल वातावरण में पारगमन के खिलाफ संरक्षित बस पिन
पिन VCC और VIO पर कम वोल्टेज का पता लगाना
थर्मल संरक्षित
5 एमबीटी/सेकंड तक की डाटा दरों के लिए समय की गारंटी
210 एनएस के टीएक्सडी से आरएक्सडी प्रसार देरी में सुधार

TJA1057GT के अनुप्रयोग
मोटर वाहन
12 वोल्ट ऑटोमोटिव सिस्टम
मोटर वाहन उन्नत बाहरी प्रकाश व्यवस्था
ऑटोमोटिव हाई स्पीड सीएएन अनुप्रयोग
विद्युत चुम्बकीय संगतता (ईएमसी) प्रदर्शन
