उत्पाद विवरण:
|
| भाग संख्या: | ACPL-P480-560ME | प्रसार देरी TPHL/TPLH (अधिकतम): | 350 एनएस |
|---|---|---|---|
| पल्स चौड़ाई विरूपण (PWD) - अधिकतम: | 250 एनएस | वाइड ऑपरेटिंग वीसीसी रेंज: | 4.5V से 20V |
| वाइड ऑपरेटिंग तापमान रेंज: | 40°C से 100°C तक | पैकेज: | एसओपी-6 |

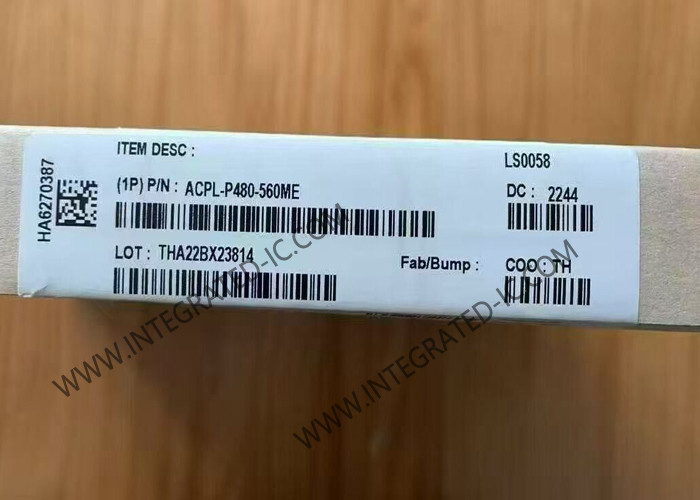

ACPL-P480-560ME एकीकृत सर्किट चिप हाई स्पीड ऑप्टोकपलर SOP6 आईसी चिप्स
ACPL-P480-560ME का उत्पाद विवरण
ACPL-P480-560ME हाई सीएमआर इंटेलिजेंट पावर मॉड्यूल और गेट ड्राइव इंटरफेस ऑप्टोकैपलर है।
ACPL-P480-560ME हाई स्पीड ऑप्टोकॉपलर में एक AlGaAs एलईडी, एक फोटो डिटेक्टर,और एक श्मिट ट्रिगर जो बाहरी तरंग आकार कंडीशनिंग सर्किट की आवश्यकता को समाप्त करता है और एक पुल-अप प्रतिरोध की आवश्यकता को समाप्त करता है, जो एक प्रत्यक्ष ड्राइव बुद्धिमान पावर मॉड्यूल या गेट ड्राइव के लिए अनुमति देता है।
ACPL-P480-560ME का विनिर्देश
व्यापक संचालन तापमान सीमाः ¥40°C से 100°C
अधिकतम प्रसार विलंब tPHL/tPLH = 350 ns
अधिकतम पल्स चौड़ाई विकृति (PWD) = 250 ns
प्रसार विलंब अंतर:
न्यूनतमः ¥100 एनएस
अधिकतमः +250 ns
व्यापक कामकाजी वीसीसी रेंजः 4.5V से 20V
20 kV/μs न्यूनतम सामान्य मोड अस्वीकृति (CMR) VCM = 1000V पर
ACPL-P480-560ME की विशेषताएं
औद्योगिक तापमान सीमा पर सामान्य आईपीएम अनुप्रयोगों के लिए विनिर्दिष्ट प्रदर्शन
लघु अधिकतम प्रजनन देरी
न्यूनतम पल्स चौड़ाई विकृति (PWD)
बहुत उच्च सामान्य मोड अस्वीकृति (CMR)
हिस्टेरिसिस
सीएमओएस आउटपुट (कोई खींच-अप प्रतिरोध की आवश्यकता नहीं)
विस्तारित SO-6 पैकेज में उपलब्ध है
ACPL-P480-560ME के अनुप्रयोग
आईपीएम इंटरफेस अलगाव
पृथक आईजीबीटी/एमओएसएफईटी गेट ड्राइव
एसी और ब्रशलेस डीसी मोटर ड्राइव
औद्योगिक इन्वर्टर
सामान्य डिजिटल अलगाव
