उत्पाद विवरण:
|
| भाग संख्या: | TLE7185-1E | मोटर प्रकार - एसी, डीसी: | ब्रशलेस डीसी (बीएलडीसी), ब्रश्ड डीसी |
|---|---|---|---|
| आउटपुट कॉन्फ़िगरेशन: | प्री-ड्राइवर - हाफ ब्रिज (3) | वोल्टेज - आपूर्ति: | 5.5V ~ 32V |
| Mounting Type: | Surface Mount | परिचालन तापमान: | -40 डिग्री सेल्सियस ~ 150 डिग्री सेल्सियस (टीजे) |
| प्रमुखता देना: | TLE7185-1E,TLE7185-1E एकीकृत सर्किट चिप,3 चरण ब्रिज ड्राइवर आईसी |
||

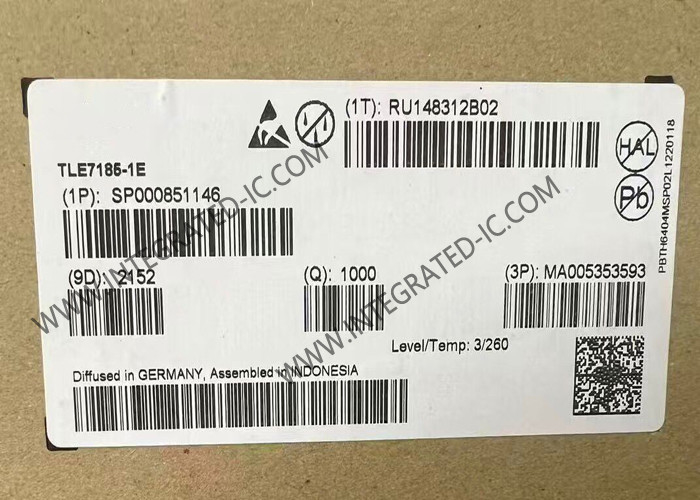

TLE7185-1E एकीकृत सर्किट चिप 80mA गेट ड्राइवर IC 3Phase ब्रिज ड्राइवर IC
TLE7185-1E का उत्पाद विवरण
TLE7185-1E एक ड्राइवर आईसी है जो ऑटोमोटिव क्षेत्र में उच्च वर्तमान 3 चरण मोटर ड्राइव के लिए कनवर्टर बनाने वाले 6 से 12 बाहरी MOSFET को नियंत्रित करने के लिए समर्पित है।इसमें शॉर्ट सर्किट का पता लगाने जैसी विशेषताएं शामिल हैंTLE7185-1E को विशेष रूप से कम बैटरी वोल्टेज के लिए डिज़ाइन किया गया है और इसलिए इसे 5.5V तक की आपूर्ति वोल्टेज तक निर्दिष्ट किया गया है।विशिष्ट अनुप्रयोगों शीतलन प्रशंसक हैं, पानी पंप, इलेक्ट्रो-हाइड्रोलिक और इलेक्ट्रिक पावर स्टीयरिंग। TLE7185-1E 12V पावर नेट के लिए डिज़ाइन किया गया है।
TLE7185-1E का विनिर्देश
| भाग संख्याः | TLE7185-1E |
| प्रशंसक/मोटर नियंत्रक/चालक | |
| चरण 3 | |
| 350 एमए | |
| 80 एमए | |
| - 40 °C | |
| + 150 °C | |
| एसएमडी/एसएमटी | |
| आपूर्ति वोल्टेज - अधिकतमः | 32 वी |
| आपूर्ति वोल्टेज - मिन: | 5.5 वी |
TLE7185-1E की विशेषताएं
ड्राइव 6 एन-चैनल पावर MOSFETs
प्रत्येक MOSFET के लिए अलग नियंत्रण इनपुट
प्रत्येक MOSFET के लिए अलग स्रोत पिन
कम बैटरी वोल्टेज पर काम करने के लिए एकीकृत चार्ज पंप
समायोज्य मृत समय
सुरक्षा के माध्यम से शूट और विकल्प के माध्यम से शूट
एनालॉग समायोज्य शॉर्ट सर्किट सुरक्षा स्तर
कम निष्क्रिय धारा मोड
2 बिट निदान / ERRx
तापमान से अधिक चेतावनी
ओवर वोल्टेज चेतावनी
वोल्टेज चेतावनी के तहत
वोल्टेज लॉकडाउन के तहत
0...95% हाई साइड MOSFET का कार्य चक्र
TLE7185-1E के अनुप्रयोग
ईंधन पंप
जल पंप
तेल पंप
इंजन शीतलन पंखे
इलेक्ट्रिक पावर स्टीयरिंग
