उत्पाद विवरण:
|
| भाग संख्या: | WM8974CGEFL | संकल्प: | 24 बिट्स |
|---|---|---|---|
| एडीसी / डीएसी की संख्या: | 11 | एस / एन अनुपात, एडीसी / डीएसी (डीबी) टाइप: | 94 / 98 |
| वोल्टेज - आपूर्ति, एनालॉग: | 2.5 वी ~ 3.6 वी | वोल्टेज - आपूर्ति, डिजिटल: | 1.71V ~ 3.6V |

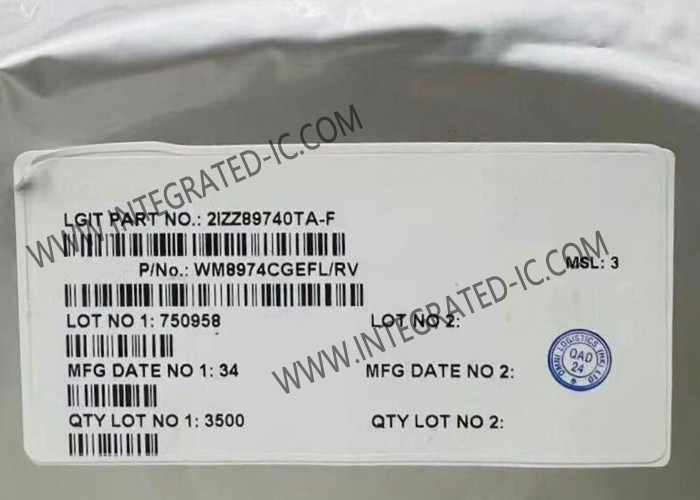

WM8974CGEFL एकीकृत सर्किट चिप मोनो स्पीकर ड्राइवर के साथ CODEC QFN24 ऑडियो CODEC
WM8974CGEFL का उत्पाद विवरण
WM8974CGEFL एक कम शक्ति, उच्च गुणवत्ता वाला मोनो CODEC है जिसे डिजिटल स्टिल कैमरा या डिजिटल वॉयस रिकॉर्डर जैसे पोर्टेबल अनुप्रयोगों के लिए डिज़ाइन किया गया है। WM8974CGEFL 2.5 से 3.6V तक की आपूर्ति वोल्टेज पर काम करता है,हालांकि डिजिटल आपूर्ति बिजली बचाने के लिए 1.71V तक के वोल्टेज पर काम कर सकती है। स्पीकर और मोनो आउटपुट 5V तक की एक अलग आपूर्ति का उपयोग करते हैं जो आवश्यक होने पर आउटपुट शक्ति को बढ़ाता है।
WM8974CGEFL का विनिर्देश
|
प्रकार
|
ऑडियो
|
|
संकल्प (बिट्स)
|
24 b
|
|
एडीसी/डीएसी की संख्या
|
1 / 1
|
|
सिग्मा डेल्टा
|
हाँ
|
|
एस/एन अनुपात, एडीसी/डीएसी (डीबी) प्रकार
|
94 / 98
|
|
वोल्टेज - आपूर्ति, एनालॉग
|
2.5V ~ 3.6V
|
|
वोल्टेज - आपूर्ति, डिजिटल
|
1.71V ~ 3.6V
|
|
परिचालन तापमान
|
-40°C ~ 85°C
|
|
माउंटिंग प्रकार
|
सतह माउंट
|
|
पैकेज / मामला
|
24-VFQFN एक्सपोजर पैड
|
|
आपूर्तिकर्ता उपकरण पैकेज
|
24-QFN (4x4)
|
WM8974CGEFL की विशेषताएं
मोनो कोडेकः
ऑडियो नमूना दरेंः8, 11.025, 16, 22.05, 24, 32, 44.1, 48kHz
डीएसी एसएनआर 98dB, टीएचडी -84dB
एडीसी एसएनआर 94dB, टीएचडी -83dB
ऑन-चिप हेडफोन/स्पीकर ड्राइवर के साथ
- 40mW आउटपुट पावर 16 ′′ / 3.3V SPKVDD में
- बीटीएल स्पीकर ड्राइव 0.9W में 8V / 5V SPKVDD
अतिरिक्त मोनो लाइन आउटपुट
एकाधिक एनालॉग या ऑक्स इनपुट, प्लस एनालॉग बायपास पथ
माइक प्रीएम्प्स:
अंतर या एकल अंत माइक्रोफोन इंटरफ़ेस
- प्रोग्राम करने योग्य पूर्ववर्धक लाभ
- सामान्य मोड अस्वीकृति के साथ छद्म-अंतरगत इनपुट
- एडीसी पथ में प्रोग्राम करने योग्य एएलसी / शोर गेट
इलेक्ट्रेट माइक्रोफ़ोन के लिए कम शोर पूर्वाग्रह
अन्य विशेषताएं
5 बैंड EQ (रिकॉर्ड या प्लेबैक पथ)
डिजिटल प्लेबैक लिमिटर
प्रोग्राम करने योग्य एडीसी हाई-पास फिल्टर (हवा के शोर को कम करना)
प्रोग्राम करने योग्य एडीसी नॉच फ़िल्टर
ऑन-चिप पीएलएल
कम शक्ति, कम वोल्टेज
- 2.5V से 3.6V (डिजिटलः 1.71V से 3.6V)
- बिजली की खपत < 10mA 48k/s मोड पर
4x4x0.9mm 24 लीड QFN पैकेज
WM8974CGEFL के अनुप्रयोग
डिजिटल स्टिल कैमरा ऑडियो कोडेक
वायरलेस वीओआईपी और अन्य संचार हैंडसेट/हेडसेट
पोर्टेबल ऑडियो रिकॉर्डर
सामान्य प्रयोजन कम शक्ति वाला ऑडियो कोडैक
