उत्पाद विवरण:
|
| भाग संख्या: | LM5108DRCR | संचालित विन्यास: | आधा पुल |
|---|---|---|---|
| ड्राइवरों की संख्या: | 2 | वोल्टेज - आपूर्ति: | 5.5v ~ 16v |
| वर्तमान - पीक आउटपुट (स्रोत, सिंक): | 1.6 ए, 2.6 ए | उदय / पतन का समय (टाइप): | 11ns, 8ns |

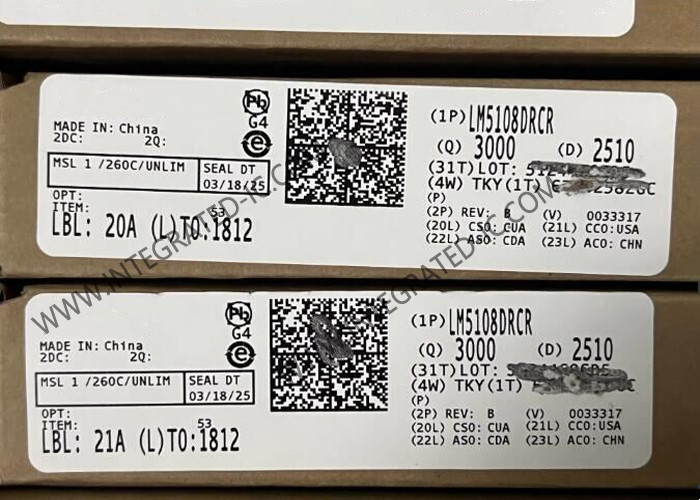

LM5108DRCR एकीकृत सर्किट चिप 100V गेट ड्राइवर IC VSON10 हाफ ब्रिज ड्राइवर
LM5108DRCR का उत्पाद विवरण
LM5108DRCR एक उच्च आवृत्ति आधा-ब्रिज गेट ड्राइवर है जिसमें अधिकतम स्विच नोड (HS) वोल्टेज 100 वी है।यह दो एन-चैनल एमओएसएफईटी को हाफ-ब्रिज कॉन्फ़िगरेशन आधारित टोपोलॉजी जैसे सिंक्रोनस बक में नियंत्रित करने की अनुमति देता है, पूर्ण पुल, सक्रिय क्लैंप आगे, एलएलसी, और सिंक्रोनस बूस्ट।
LM5108DRCR का विनिर्देश
| भाग संख्याः | LM5108DRCR |
| अर्ध-ब्रिज ड्राइवर | |
| उच्च पक्ष, निम्न पक्ष | |
| एसएमडी/एसएमटी | |
| वीएसओएन-10 | |
| 2 चालक | |
| 2 आउटपुट | |
| 2.6 ए | |
| 5.5 वी | |
| 16 वी | |
| 11 एनएस | |
| 8 एनएस | |
| - 40 °C | |
| + 125 °C | |
| तर्क प्रकारः | CMOS |
| ऑपरेटिंग आपूर्ति वर्तमानः | 2.3 mA |
LM5108DRCR की विशेषताएं
उच्च पक्ष-निम्न पक्ष विन्यास में दो एन-चैनल एमओएसएफईटी ड्राइव करता है
3 मिमी x 3 मिमी पैकेज में उपलब्ध
इंटरलॉक या क्रॉस-कंडक्शन सुरक्षा
कार्यक्षमता सक्षम/अक्षम करें
एचएस पर पूर्ण अधिकतम नकारात्मक वोल्टेज हैंडलिंग (7 वी)
5-वोल्ट सामान्य वोल्टेज लॉकडाउन के तहत
20-ns विशिष्ट प्रजनन देरी
11-ns वृद्धि, 8-ns 1000-पीएफ भार के साथ विशिष्ट गिरावट समय
1-ns विशिष्ट देरी मिलान
2.6-ए सिंक, 1.6-ए स्रोत आउटपुट धाराएं
पूर्ण अधिकतम बूट वोल्टेज 110 वी
निष्क्रिय होने पर कम धारा (7-μA) की खपत
एकीकृत बूटस्ट्रैप डायोड
LM5108DRCR के अनुप्रयोग
मोटर ड्राइव और बिजली उपकरण
स्विच-मोड पावर सप्लाई
सहायक इन्वर्टर
