उत्पाद विवरण:
|
| भाग संख्या: | S9S08AW32E7VFGE | कोर प्रोसेसर: | S08 |
|---|---|---|---|
| कोर आकार: | 8 बिट | गति: | 40 मेगाहर्ट्ज |
| आई/ओ की संख्या: | 34 | कार्यक्रम स्मृति आकार: | 32केबी (32के x 8) |

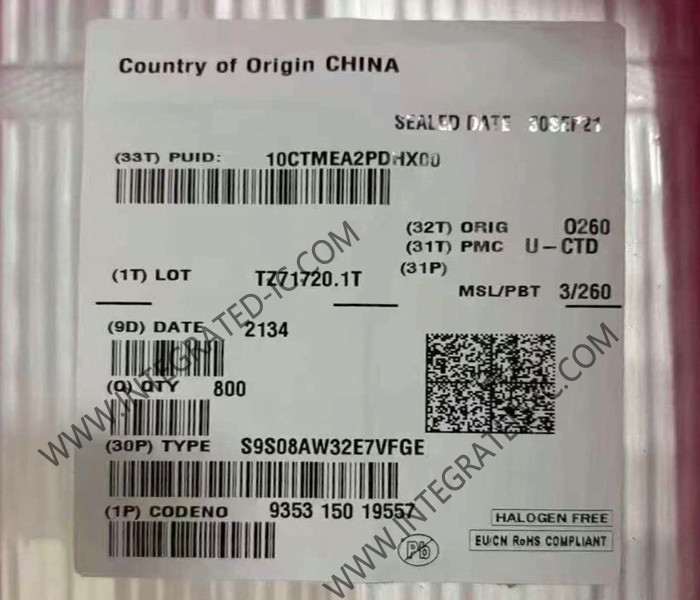

S9S08AW32E7VFGE माइक्रोकंट्रोलर MCU 40MHz 8Bit माइक्रोकंट्रोलर IC 8Bit S08 MCU LQFP44
S9S08AW32E7VFGE का उत्पाद विवरण
S9S08AW32E7VFGE 8-बिट माइक्रोकंट्रोलर इकाइयों (MCU) के कम लागत वाले, उच्च प्रदर्शन वाले HCS08 परिवार के सदस्य हैं।परिवार के सभी एमसीयू उन्नत एस08 कोर का उपयोग करते हैं और विभिन्न मॉड्यूल के साथ उपलब्ध हैं, मेमोरी आकार, मेमोरी और पैकेज प्रकार MC9S08AW माइक्रोकंट्रोलर औद्योगिक और ऑटोमोबाइल उद्योग दोनों का समर्थन करते हैं।
S9S08AW32E7VFGE का विनिर्देश
| भाग संख्याः | S9S08AW32E7VFGE |
| S08 | |
| 32 kB | |
| 2 केबी | |
| LQFP-44 | |
| 40 मेगाहर्ट्ज | |
| 10 बिट | |
| 34 आई/ओ | |
| 2.7 वी | |
| 5.5 वी | |
| एसएमडी/एसएमटी | |
| 8 बिट | |
| - 40 °C | |
| + 105 °C | |
| S08AW | |
| इंटरफ़ेस प्रकारः | I2C, SCI, SPI |
| नमी के प्रति संवेदनशीलः | हाँ |
| एडीसी चैनलों की संख्याः | 8 चैनल |
| टाइमर/काउंटर्स की संख्याः | 2 टाइमर |
| ऑपरेटिंग सप्लाई वोल्टेजः | 2.7V से 5.5V तक |
| प्रोसेसर श्रृंखलाः | S08AW |
| उत्पाद: | सूक्ष्म नियंत्रक |
| उत्पाद का प्रकार: | 8-बिट माइक्रोकंट्रोलर - एमसीयू |
S9S08AW32E7VFGE की विशेषताएं
8-बिट HCS08 सीपीयू कोर
- 50 एनएस न्यूनतम निर्देश चक्र समय 2.7V @ 20 मेगाहर्ट्ज बस तक
गुणा और विभाजन निर्देशों के साथ सी-अनुकूलित वास्तुकला
वैकल्पिक शक्ति मोड
- 32 रुकावट/रीसेट स्रोतों के लिए समर्थन अधिक सॉफ्टवेयर लचीलापन और अनुकूलन के लिए अनुमति देता है
- आंतरिक टाइमर के साथ स्टॉप 2 या स्टॉप 3 मोड से वैकल्पिक ऑटो जागृति के लिए आमतौर पर केवल 300 एनए अतिरिक्त धारा की आवश्यकता होती है
ऑन-चिप डिबग इंटरफ़ेस
- एकल-वायर पृष्ठभूमि डिबग मोड
- नौ लचीले ट्रिगर मोड और कई हार्डवेयर ब्रेकपॉइंट के साथ ऑन-चिप ट्रेस बफर
- गैर-घुसपैठ
10-बिट एनालॉग-टू-डिजिटल कन्वर्टर (एडीसी)
- 16-चैनल एडीसी
- 2.5 μs, 10-बिट एकल रूपांतरण समय
आठ प्रोग्राम करने योग्य चैनलों के साथ टाइमर
2-चैनल और 6-चैनल, 16-बिट टाइमर सिस्टम
प्रत्येक चैनल के लिए प्रोग्राम करने योग्य
- इनपुट कैप्चर, आउटपुट तुलना या बफ़र्ड पल्स-विड्थ मॉड्यूलेटर (पीडब्ल्यूएम)
- पीडब्ल्यूएम किनारे या केंद्र संरेखित किया जा सकता है
16-बिट फ्री-रनिंग या अप/डाउन (CPWM) गिनती ऑपरेशन
अधिकतम 56 इनपुट/आउटपुट (I/O) लाइनें
- प्रोग्राम करने योग्य पुल-अप
- उच्च धारा ड्राइवर
- आठ कीबोर्ड बाधित
- नियंत्रित उदय/पतन समय शोर को कम से कम करें
S9S08AW32E7VFGE के अनुप्रयोग
मोटर वाहन
- विद्युत पंप
उपभोक्ता
- श्रवण यंत्र
औद्योगिक
- भवन सुरक्षा डिटेक्टर
- निरंतर ग्लूकोज निगरानी (सीजीएम)
- श्रवण यंत्र और कोक्लेयर इम्प्लांट
- रोगी मॉनिटर
- स्मार्ट घड़ी और कलाई का पट्टा
- महत्वपूर्ण संकेत मॉनिटर
