उत्पाद विवरण:
|
| भाग संख्या: | ADN4694EBRZ | शिष्टाचार: | एलवीडीएस, मल्टीपॉइंट |
|---|---|---|---|
| प्रकार: | ट्रान्सीवर | आधार - सामग्री दर: | 100 एमबीपीएस |
| वोल्टेज - आपूर्ति: | 3.3 | परिचालन तापमान: | -40°C ~ 85°C |

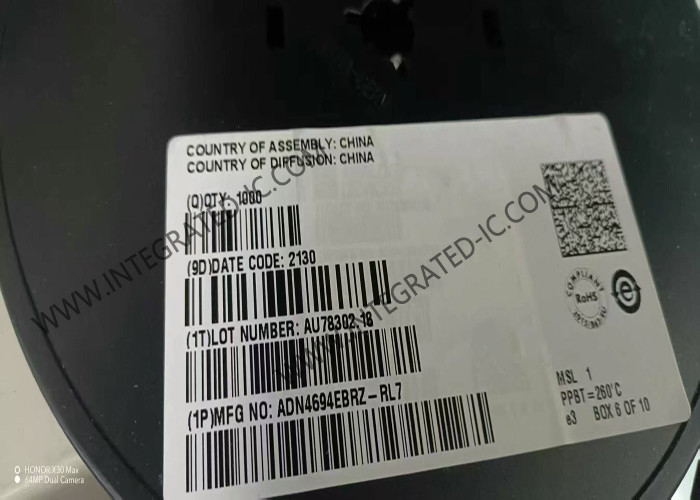

ADN4694EBRZ एकीकृत सर्किट चिप 100Mbps हाई स्पीड एम-एलवीडीएस ट्रांससीवर SOIC8
ADN4694EBRZ का उत्पाद विवरण
ADN4694EBRZ मल्टीपॉइंट, कम वोल्टेज डिफरेंशियल सिग्नलिंग (M-LVDS) ट्रांससीवर (ड्राइवर और रिसीवर जोड़े) हैं जो 100 Mbps (50 MHz) तक काम कर सकते हैं।ड्राइवर आउटपुट पर स्लीव दर नियंत्रण लागू किया जाता हैरिसीवर बस की स्थिति का पता लगाने के लिए बस के पिन पर ±15 kV तक की ईएसडी सुरक्षा लागू की जाती है।
ADN4694EBRZ का विनिर्देश
| भाग संख्याः | ADN4694EBRZ |
| उच्च गति एम-एलवीडीएस ट्रांससीवर | |
| 1 चालक | |
| 1 प्राप्तकर्ता | |
| 100 एमबी/सेकंड | |
| एलवीडीएस | |
| 3.6 वी | |
| 3 वी | |
| - 40 °C | |
| + 85 °C | |
| एसएमडी/एसएमटी | |
| एसओआईसी-8 | |
| ईएसडी सुरक्षा के साथ | |
| इनपुट वोल्टेज - अधिकतमः | 2 वी |
| इनपुट वोल्टेज - मिन: | 800 एमवी |
| अधिकतम आउटपुट वोल्टेजः | 650 एमवी |
| ऑपरेटिंग आपूर्ति वर्तमानः | 16 एमए |
| ऑपरेटिंग सप्लाई वोल्टेजः | 3.3 वी |
| पीडी - शक्ति विसर्जन: | 94 एमडब्ल्यू |
| उत्पाद का प्रकार: | एलवीडीएस इंटरफ़ेस आईसी |
| प्रसार विलंब समय: | 6 एनएस |
ADN4694EBRZ की विशेषताएं
मल्टीपॉइंट एलवीडीएस ट्रांससीवर (कम वोल्टेज डिफरेंशियल सिग्नलिंग ड्राइवर और रिसीवर जोड़े)
स्विचिंग दरः 100 एमबीपीएस (50 मेगाहर्ट्ज)
समर्थित बस भारः 30 Ω से 55 Ω
2 रिसीवर प्रकारों का चयन
- प्रकार 2 (ADN4694E/ADN4695E): ओपन सर्किट और बस-आइडल फेल-सेफ के लिए 100 mV का थ्रेसहोल्ड ऑफसेट
एम-एलवीडीएस के लिए टीआईए/ईआईए-899 मानक के अनुरूप
एम-एलवीडीएस बस पर दोष मुक्त पावर-अप/पावर-डाउन
ड्राइवर आउटपुट पर नियंत्रित संक्रमण समय
सामान्य मोड रेंजः -1V से +3.4V तक, जमीन के शोर के 2V के साथ संचार की अनुमति देता है
ADN4694EBRZ के अनुप्रयोग
बैकप्लेन और केबल मल्टीपॉइंट डेटा ट्रांसमिशन
बहु-बिंदु घड़ी वितरण
कम शक्ति, उच्च गति विकल्प कम RS-485 लिंक के लिए
नेटवर्क और वायरलेस बेस स्टेशन बुनियादी ढांचा
